Composants personnalisés
Vous pouvez définir des attaches, des joints rives, des détails et des pièces personnalisés pour votre projet. C'est ce qu'on appelle des composants personnalisés. Les composants personnalisés s'utilisent de la même manière que n'importe quel composant système Tekla Structures. En modifiant les composants personnalisés, vous pouvez créer des composants personnalisés et paramétriques qui s'adaptent automatiquement aux modifications du modèle.
Quand utiliser
Définissez un composant personnalisé si vous ne trouvez pas de composant système prédéfini qui corresponde à tous vos besoins. Les composants personnalisés sont utiles notamment si vous devez créer un grand nombre d’objets complexes et les copier dans plusieurs projets.
Avantages
Une fois que vous définissez et enregistrez un composant personnalisé dans le catalogue Applications & composants, vous pouvez aisément y accéder depuis le catalogue et l’utiliser à nouveau dans le même modèle. Si vous avez besoin de modifier le composant personnalisé, il vous suffit d’apporter les modifications une fois. Lorsque vous enregistrez les modifications, elles sont automatiquement appliquées à toutes les copies de ce composant personnalisé dans le modèle. Vous pouvez également importer et exporter des composants personnalisés en tant que fichiers .uel entre modèles, et partager les composants personnalisés avec vos collègues, ou stocker les composants personnalisés dans un prototype de façon à ce qu’ils soient disponibles avec chaque nouveau modèle basé sur le gabarit utilisé.
Types de composants personnalisés
Vous pouvez créer quatre types de composants personnalisés :
|
Type |
Description |
Exemple |
|---|---|---|
|
Composant personnalisé |
Les attaches personnalisées créent des attaches qui relient les pièces secondaires à la pièce principale. La pièce principale peut être continue au niveau du point de connexion. Les attaches personnalisées peuvent être utilisées pour relier jusqu'à 30 pièces secondaires à la pièce principale. L'attache est créée entre la pièce principale et les extrémités des pièces secondaires. Le symbole du composant est vert.
(1): Pièce principale (2): Pièce secondaire |
|
|
Détail personnalisé |
Les détails personnalisés créent des objets et les attachent à la pièce principale à l'endroit que vous avez choisi. Les détails personnalisés peuvent être utilisés pour ajouter un complément d'information sur une pièce unique, tels que les plats supplémentaires ou les coupes. Le symbole du composant est vert.
(1): Pièce principale |
|
|
Joint rive personnalisé |

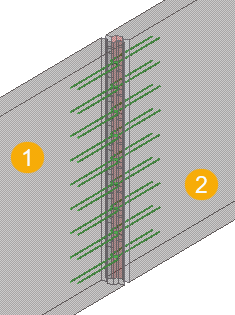

Les joints rives personnalisés créent des joints rives et relient les pièces le long d'une ligne définie par deux points sélectionnés. Les pièces sont généralement parallèles et le joint rive est créé sur la longueur de la pièce. Les joints rives personnalisés peuvent être utilisés pour relier jusqu'à 30 pièces secondaires à la pièce principale, ou ils peuvent être utilisés sur une seule pièce principale. Le symbole du composant est vert.
(1): Pièce principale (2): Pièce secondaire |
|
|
Composant personnalisé de type pièce |
Les pièces personnalisées créent un groupe d'objets pouvant contenir des attaches et des détails. Les composants personnalisés de type pièce peuvent être constitués d'une pièce unique ou d'un groupe de pièces, et leur composition est souvent complexe. Remarque : à la différence d’autres composants personnalisés, les composants personnalisés de type pièce ne sont pas marqués d’un symbole de composant |
|
