创建混凝土板

在创建混凝土板时，您选择的截面定义了板的厚度，而选取的点定义了其形状。可对板的角部进行折角。

在混凝土选项卡上，单击板。
选取板的角点。
单击鼠标中键。

Tekla Structures 使用属性窗体中的混凝土板属性创建板。

或者，您可以在属性窗体中启动命令。

确保您没有在模型中选择任何内容。
在属性窗体中，单击对象类型列表按钮，并从列表中选择混凝土板。

Tekla Structures 在属性窗体中启动此命令并显示属性。

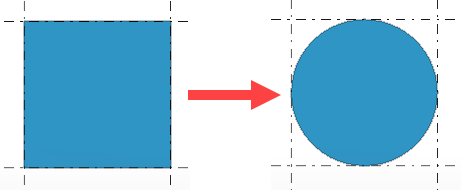

创建圆形混凝土板

创建四边相等的正方形板。
选择板。
双击控柄。

为更便于选择板角部的控柄，请确保直接修改开关未激活。

在属性窗体中打开拐角处斜角属性。
在类型列表中，选择圆弧。
在半径框中，输入倒角半径。

该半径必须等于正方形边长的一半。
单击修改。
对要倒角的每个角重复上述步骤。

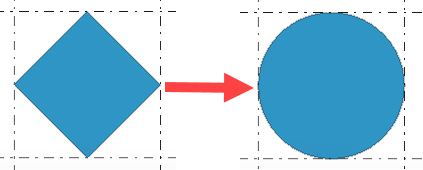

创建圆板的替代方法

创建四边相等的菱形板。
为将角倒圆，请使用弧点倒角类型。

修改混凝土板的属性

如果属性窗体未打开，请双击板打开混凝土板属性。
根据需要更改属性。
单击修改。

混凝土板属性

使用属性窗体中的混凝土板属性可查看和修改混凝土板的属性。要打开这些属性，请双击混凝土板。混凝土板属性文件的文件扩展名为 *.csl。

如果您已自定义属性窗体布置，则属性列表可能会有所不同。


设置	描述
通用性
名称	用户定义的板名称。名称最多可包含 61 个字符。 Tekla Structures 在报告和文档管理器中使用零件名称，并且区分相同类型的零件。
厚度	板的厚度。
材料	板的材料。
抛光	抛光的类型。抛光可由用户定义。它描述了如何处理零件表面。
等级	用于对板进行分组。例如，您可以用不同的颜色显示不同等级的零件。
位置
在深度	混凝土板的位置深度。该位置总是垂直于工作平面。
浇筑体
浇筑体编号	浇筑体位置编号的浇筑前缀和起始编号。
浇筑体	表明板是预制的还是现场浇筑的。
浇筑状态	现场浇筑零件的浇筑状态。用于将浇筑对象相互分隔开。
用于钢筋设置的混凝土覆盖层
坐标系	选择是在全局坐标系中还是在零件的局部坐标系中定义零件中用于钢筋设置的混凝土覆盖层厚度。默认的全局和局部覆盖层厚度值在选项对话框中定义。如果您选择空选项，则 Tekla Structures 将使用全局值。
顶面, 底面, 边, 前面, 后面, 起始, 末端	要覆盖选项对话框中的全局或局部默认值，请在每个所需的零件面定义覆盖层厚度。
IFC 输出
IFC 实体	对于 IFC 输出，选择零件的 IFC 实体类型和子类型。可用的子类型取决于所选的 IFC 实体。您可以开始键入 IFC 实体的名称，匹配的实体将显示在列表中。您可以在预定义选项中选择 IFC4 子类型，也可以选择 USERDEFINED，然后在用户定义的类型(IFC4) 中输入任意文本。
子类型(IFC4)
用户定义的类型(IFC4)
更多
UDA	单击用户定义的属性按钮以打开零件的用户定义的属性 (UDA)。UDA 提供有关零件的附加信息。
