创建混凝土放样板
例如,使用放样板,您可以创建弯曲和双曲面板或墙。
放样板的必要条件和示例
在创建放样板之前,模型中需要存在辅助对象。Tekla Structures 通过将第一个辅助对象的起点连接到第二个辅助对象的起点,根据使用的辅助对象的几何形状创建放样板的形状。辅助对象的端点以类似的方式连接。
您可以连接以下辅助对象作为放样板:
-

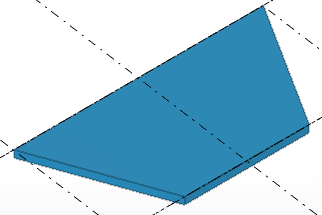

辅助线到辅助线
例如:

-

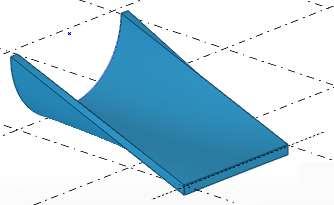

辅助线到辅助弧
例如:

-
辅助弧到辅助弧
例如:

-

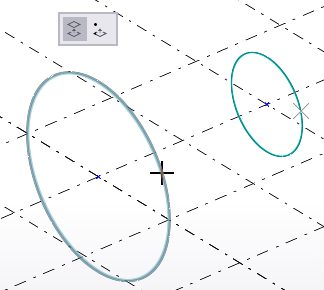

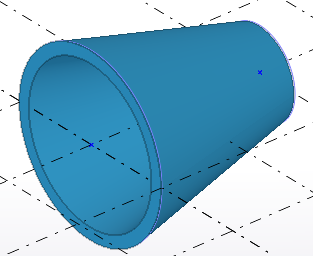

辅助圆到辅助圆
例如:

-

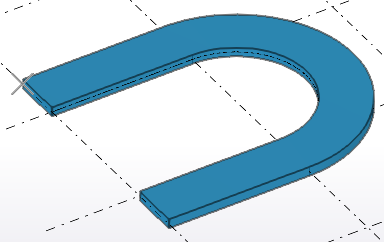

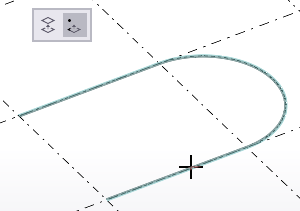

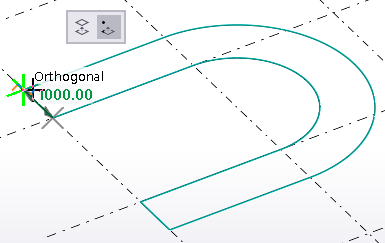

辅助折线到辅助折线

请注意,钢筋设置不适用于放样板。
创建放样板
修改放样板的形状
使用直接修改尺寸控柄和尺寸值来修改放样板形状。
-

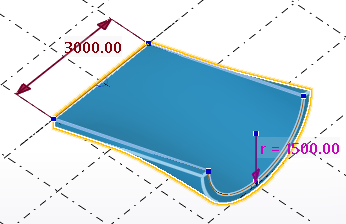

例如,修改放样板的高度和半径。


-
对于线和弧:拖动线或弧中点处的圆弧符号
可修改放样板的形状。

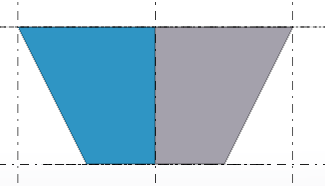

拆分放样板
请注意,您不能拆分闭合的圆柱形或圆锥形放样板。
交换末端控柄点以修正放样板的几何形状

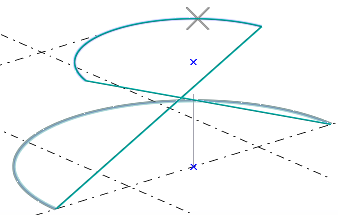

在某些情况下,当您尝试创建放样板时,板的几何形状将变为自相交,这意味着顶部和底部辅助对象的起点和端点彼此相对。在这些情况下,不会创建板。

您可以尝试更改辅助线或弧的建模方向,以解决这个问题并创建放样板。

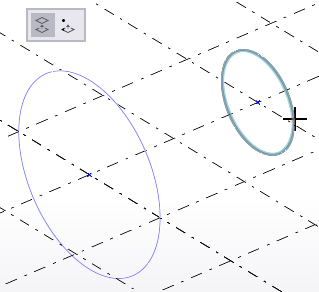

对于辅助圆,您可以尝试通过移动任一个圆来解决问题。
修改混凝土放样板属性
- 如果属性窗体未打开,请双击放样板打开放样板属性。
- 根据需要更改属性。
- 单击修改。
放样板属性
使用属性窗体中的放样板属性可查看和修改混凝土放样板的属性。要打开这些属性,请双击混凝土放样板。混凝土放样板属性文件的文件扩展名为 *.lsl。
如果您已自定义属性窗体布置,则属性列表可能会有所不同。
|
设置 |
描述 |
|---|---|
|
通用性 |
|
|
名称 |
用户定义的放样板名称。 名称最多可包含 61 个字符。 Tekla Structures 在报告和文档管理器中使用零件名称,并且区分相同类型的零件。 |
|
厚度 |
板的厚度。 |
|
材料 |
放样板的材料。 |
|
抛光 |
抛光的类型。 |
|
等级 |
用于对放样板进行分组。 例如,您可以用不同的颜色显示不同等级的零件。 |
|
表面类型 |
|
|
表面类型 |
选择板的顶面和底面是否与平面齐平。 垂直:
板的顶面和底面是非线性的。 |
|
周围是曲平面:
板的顶面和底面是平整的。 |
|
|
浇筑体 |
|
|
浇筑体编号 |
浇筑体位置编号的浇筑体前缀和起始编号。 |
|
浇筑体 |
表明板是预制的还是现场浇筑的。 |
|
浇筑状态 |
现场浇筑零件的浇筑状态。用于将浇筑对象相互分隔开。 |
|
用于钢筋设置的混凝土覆盖层 |
|
|
坐标系 |
选择是在全局坐标系中还是在零件的局部坐标系中定义零件中用于钢筋设置的混凝土覆盖层厚度。 默认的全局和局部覆盖层厚度值在选项对话框中定义。 如果您选择空选项,则 Tekla Structures 将使用全局值。 |
|
顶面, 底面, 边, 前面, 后面, 起始, 末端 |
要覆盖选项对话框中的全局或局部默认值,请在每个所需的零件面定义覆盖层厚度。 |
|
IFC 输出 |
|
|
IFC 实体 |
对于 IFC 输出,选择零件的 IFC 实体类型和子类型。可用的子类型取决于所选的 IFC 实体。您可以开始键入 IFC 实体的名称,匹配的实体将显示在列表中。 您可以在预定义选项中选择 IFC4 子类型,也可以选择 USERDEFINED,然后在用户定义的类型(IFC4) 中输入任意文本。 |
|
用户定义的类型(IFC4) |
|
|
更多 |
|
|
更多 |
|
|
UDA |
单击用户定义的属性按钮以打开零件的用户定义的属性 (UDA)。UDA 提供有关零件的附加信息。 |
。要仅创建具有直线段的折线,请使用
。请注意,辅助折线不必具有相同数量的段,只要它们均为切线即可。
创建放样板:


创建放样板:



开关未激活。然后,您可以看到黄色和红紫色的对象控柄。
