自定义组件

您可以为工程定义自定义节点、接合、细部和零件。这些均被称为自定义组件。自定义组件的使用方式与任何 Tekla Structures 系统组件相同。通过编辑自定义组件，您可以创建根据模型中的更改自动调整的参数化自定义组件。

何时使用

如果您找不到满足所有需要的预定义系统组件，则可定义自定义组件。如果您需要创建大量复杂的模型对象，并在多个工程之间复制它们，自定义组件会特别有用。

优势

在您定义自定义组件并将其存储在应用程序和组件目录中后，可以从该目录轻松地访问它，并在同一模型中的其他位置使用它。如果您需要修改自定义组件，则只需更改一次即可。在您保存了更改后，这些更改将在模型中自动应用到该自定义组件的所有副本。您还可以使用 .uel 文件格式，在模型之间输入和输出自定义组件，并与同事共享自定义组件，或者在模型模板中存储自定义组件，使得它们对基于所用模板的各个新模型可用。

自定义组件类型

您可以创建四种类型的自定义组件：


将	描述	示例
自定义节点	自定义节点可创建用于将次零件连接到主零件的节点对象。主零件可以在节点处连续。自定义节点可用于将多达 30 个次零件连接到主零件。连接发生在主零件和次零件的端部之间。组件符号为绿色。 (1):主零件 (2):次零件
自定义细部	自定义细部可创建对象，并在您选取的位置将其连接到主零件。自定义细部可以用于向零件添加更多信息，例如附加板或切割。组件符号为绿色。 (1):主零件

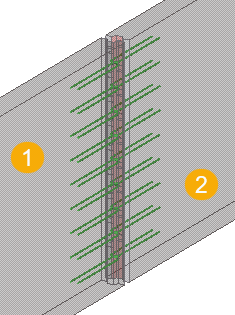

自定义接合	自定义接合可创建接合对象，并沿着由选取的两点定义的线连接零件。这些零件通常是平行的，并且接合将沿着零件长度创建。可以使用自定义接合将多达 30 个次零件连接到主零件，也可以只在一个主零件上使用它们。组件符号为绿色。 (1):主零件 (2):次零件
自定义零件	自定义零件可创建一组对象，其中可包含节点和细部。自定义零件可能由一个零件或一组零件构成，它们通常具有复杂的构成。注意：与其他自定义组件不同，自定义零件在模型中不带有组件符号标记。自定义零件具有与梁相同的位置属性。
