平行寸法線の結合

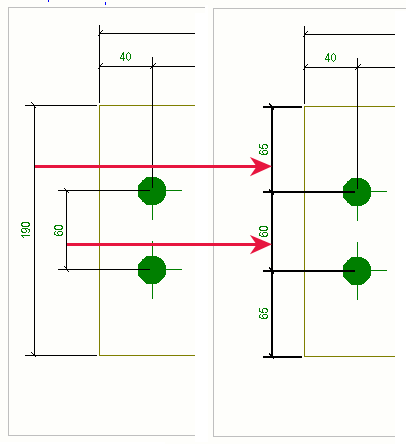

複数の平行寸法線のグループを 1 つの線に手動で結合できます。

Ctrl キーを押しながら、結合する寸法線をクリックします。
[寸法] タブで [線の結合] をクリックします。

右クリックして [寸法線の結合] を選択することもできます。

結合した寸法線は、1 つのコマンドで結合解除することはできません。そのようなコマンドはありません。寸法を結合する前の状態に戻すには、最初から寸法を作成し直す必要があります。ただし、回避策があります。 [図面寸法の選択] 選択スイッチをアクティブにして、結合された寸法内の 1 つの寸法をクリックし、選択した寸法を目的の位置にドラッグします。
