Объединение параллельных размерных линий

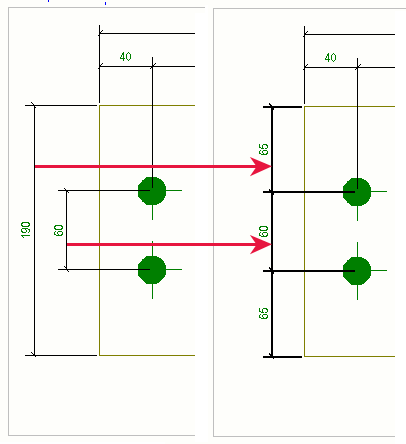

Группы из двух или более параллельных размерных линий можно вручную объединить в одну линию.

Удерживая клавишу Ctrl, щелкните размерные линии, которые требуется объединить.
На вкладке Простановка размеров выберите Объединить линии.

Также можно щелкнуть правой кнопкой мыши и выбрать Объединить размерные линии.

Обратите внимание, что нельзя разъединить объединенные размерные линии с помощью одной команды. Для этого не предусмотрено отдельной команды. Чтобы вернуться в состояние, когда размеры не объединены, необходимо создать размеры заново. Существует и другой способ. Можно активировать переключатель Выбрать отдельные размеры чертежа, щелкнуть один из размеров в объединенных размерах, а затем перетащить выбранный размер в требуемое место.
