鉄筋への寸法の手動追加
鉄筋グループに寸法を手動で追加でき、鉄筋寸法マーク内に鉄筋マークを直接含めることもできます。
各鉄筋グループには、注記付き/注記なし寸法マーク、分布寸法線、またはこれらのスタイルの異形のない寸法マークを設定できます。寸法は、[鉄筋寸法マーク プロパティ] で定義された寸法プロパティに従って作成されます。鉄筋寸法マークを作成する [鉄筋] コマンドは、一般図およびキャストユニット図で使用できます。
- コンクリート キャストユニット図では、鉄筋寸法マークを追加する必要がある場合があります。この場合は、1 つの補強キャスト ユニットだけが表示されます。
-
寸法線または配置線は、グループでの鉄筋の配置を表示したり、通常は寸法を鉄筋グループの外側にドラッグした場合に寸法線から鉄筋まで破線を引いたりできます。配置線は、特に鉄筋の一般図に使用する場合が多いかもしれません。それらの一般図には、鉄筋グループを持つ部材が多数存在する場合があり、グループから 1 つの鉄筋だけを表示し、寸法線を適切な場所にドラッグしてすべてがわかりやすく見えるようにする必要がある場合もあります。
-
寸法を追加するときは、各自の環境で定義された事前定義された寸法設定を使用します。これらの設定は、必要に応じて個々の寸法について変更できます。
デフォルト環境には、[鉄筋寸法マーク] プロパティに読み込むことができる次の鉄筋寸法設定ファイルが含まれています。
-
rebar_dimension_line: 配置線を作成する場合 -
rebar_dimension_mark: 寸法マークを作成する場合 -
rebar_tagged_dimension_mark: 注記付き寸法マークを作成する場合
一般的な設定の詳細については、後述の「一般的な寸法マーク、注釈付き寸法マーク、寸法ラインの設定」を参照してください。
以下で説明する鉄筋の寸法設定方法以外にも、[鉄筋グループ寸法] アプリケーション (「[鉄筋グループ寸法] アプリケーションによる鉄筋の寸法設定」を参照) を使用して、鉄筋の寸法を設定することもできます。
鉄筋グループへの寸法の追加
-
鉄筋寸法プロパティの [配置方法] オプションとして [固定] (デフォルト) を選択した場合、位置をピックするように求められます。
鉄筋寸法が作成されます。鉄筋グループを引き続き指示したり、キーボードで Esc キーを押して鉄筋寸法の作成を中止したりできます。
ヒント:コンテキスト メニューの コマンドを使用したり、クイック起動 の 鉄筋寸法マークの追加 コマンドを使用して、鉄筋寸法マークを追加することもできます。また、コマンドのキーボード ショートカットを作成することもできます。
以下は鉄筋寸法マークの例です。
以下は注記付きの寸法マークの例です。

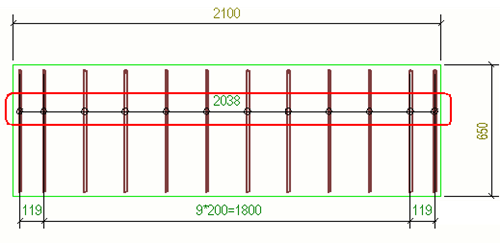

以下は寸法線の例です。

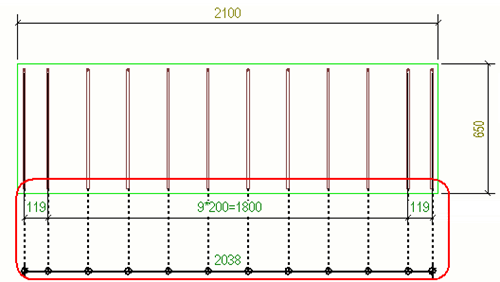

以下は、鉄筋グループの外側にドラッグされた寸法線の例です。
以下は、グループの 1 つの鉄筋だけを表示し、寸法線をグループの外側にドラッグした場合の例です。
寸法の変更
-
現在の鉄筋寸法のプロパティを作成後に変更することもできます。これを行うには、開いている図面で鉄筋寸法をクリックし、必要に応じて、寸法プロパティを変更します。たとえば、注記を追加したり、曲線寸法に注記を配置する方法を選択したりできます。
-
詳細設定 XS_REBAR_DIMENSION_LINE_SYMBOL を使用して、寸法線と鉄筋位置の交点に配置されるシンボルを制御できます。
-
鉄筋とシンボルを結ぶ点線の引出し線はハードコードされているため、カスタマイズできません。
-
図面を開いていて、鉄筋寸法マークを編集している場合は、次のプロパティを変更できないことに注意してください。
寸法
部材の縁端
テーパー寸法タイプ
曲線寸法タイプ
鉄筋寸法の配置
手動の寸法作成時、[配置方法] 設定は次のように考慮されます。
- 2 つ以上の鉄筋オブジェクトを選択した場合、[寸法マーク] コマンドは [固定] オプションを無視し、選択した各鉄筋オブジェクトの鉄筋の寸法マークが自動的に配置されます。
- 鉄筋オブジェクトを 1 つだけ選択した場合で、配置方法 が 固定 に設定されている場合、寸法の位置をピックするように促すメッセージが表示されます。
- 鉄筋オブジェクトを 1 つだけ選択し、[配置方法] を [移動] に設定している場合、寸法が自動的に配置されます。
- リボン上の 鉄筋 コマンドを使用すると、鉄筋オブジェクトを選択することなく、鉄筋寸法マークを作成できます。この場合、鉄筋オブジェクトをピックするように促すメッセージが表示されます:
- 配置方法 が 固定 に設定されている場合、寸法の位置をピックするように求めるメッセージが表示されます。また、配置方法 が 移動 に設定されている場合は、寸法が自動的に配置されます。
- 寸法を手動または自動で配置した後は、別の鉄筋オブジェクトをピックするように促すメッセージが表示されます。
一般的な寸法マーク、注記付き寸法マーク、および寸法ライン設定
rebar_dimension_mark.rdim
寸法:すべての鉄筋
サブグループ化:選択された
引出し線から表示領域まで:選択なし
同間隔寸法の結合:3*60=180
寸法結合の最少間隔数:1
[頭マーク] を寸法注記に設定します。
数値の表示:選択されていません。
rebar_tagged_dimension_mark.rdim
寸法:すべての鉄筋
サブグループ化:選択された
引出し線から表示領域まで:選択なし
同間隔寸法の結合:3*60=180
寸法結合の最少間隔数:1
適切な注記の内容を設定します。
rebar_dimension_line.rdim
寸法:始点/終点鉄筋
サブグループ化:選択なし
引出し線から表示領域まで:選択された
同間隔寸法の結合:オフ
鉄筋寸法マークに鉄筋マークを含める

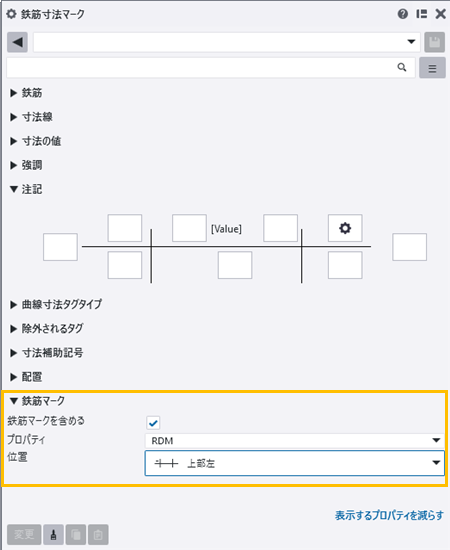

プロパティ ウィンドウで [鉄筋寸法マーク] プロパティを調整すると、鉄筋寸法マーク内に鉄筋マークを直接含めることができます。この機能では、鉄筋マークが鉄筋寸法マークに関連付けられます。したがって、鉄筋寸法マークが移動されると鉄筋マークは自動的にその位置を調整します。
メモと制限
-
図面内の鉄筋に別個の鉄筋マークが既にある場合、[鉄筋マークを含める] オプションは機能しません。[鉄筋寸法マーク] プロパティの [鉄筋マークを含める] オプションを使用して新しい鉄筋マークを作成する前に、個別に作成された既存の鉄筋マークを先に削除する必要があります。
-
鉄筋寸法マークを鉄筋ソリッドの外側に移動した場合、鉄筋マークは関連する鉄筋寸法マークとの適応性を失います。鉄筋寸法マークを鉄筋ソリッド内に戻すと、鉄筋マークは再び鉄筋寸法マークとの適応性を回復します。
鉄筋寸法マークに鉄筋マークを含めるには、以下のようにします。
- 鉄筋マークの作成に使用する鉄筋マーク プロパティ ファイルを選択します。
- 鉄筋マークの位置を選択します。
[位置] リストからオプションを選択することで、鉄筋寸法マークに対する鉄筋マークの位置を決めることができます。以下のオプションがあります。
手動
上部左
中央部左
下部左
上部中心
下部中心
上部右
中央部右
下部右
Tekla Structures により、鉄筋寸法マークと関連する鉄筋マークが作成されます。
マークを任意の場所に手動でドラッグできます。鉄筋寸法マークとの関連付けが維持されます。この操作を行うと、[位置] オプションが自動的に [手動] に切り替わります。これは、鉄筋マークが固定位置に制限されなくなったことを示します。

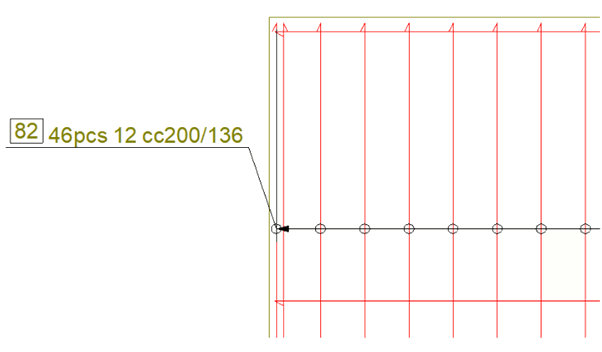

以下の例では、[上部左位置] オプションが選択されています。
すべての鉄筋に寸法マークを作成する
この [すべての鉄筋の寸法マークを作成する] アプリケーションを使用して、寸法マークをすべての鉄筋に一度に追加できます。このアプリケーションでは、あらゆるタイプの鉄筋寸法マークが作成されます。
-
鉄筋の図面を開きます。
-
鉄筋寸法マークプロパティを調整するには、図面プロパティ パネルのオブジェクト リストを開き、[鉄筋寸法マーク] を選択した後、寸法マークを作成します。必要に応じてプロパティを変更します。
-
サイド パネルで [アプリケーションとコンポーネント] ボタン
をクリックし、[アプリケーションとコンポーネント] カタログを開きます。 -
すべての鉄筋の寸法マークを作成する アプリケーションを検索し、ダブルクリックして開きます。
鉄筋寸法マークは、定義された鉄筋寸法マークのプロパティに従って、すべての鉄筋に対して作成されます。
鉄筋寸法の例

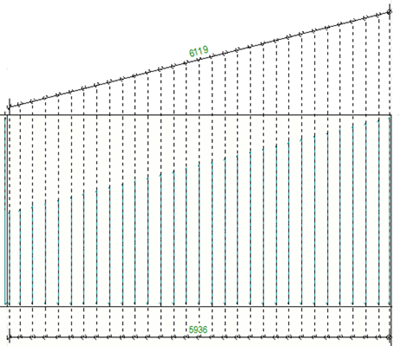

- 以下はテーパー スキュー部材であり、寸法線は選択した場所に最も近い縁端の形状に従います。寸法が [斜め] 表示になります。

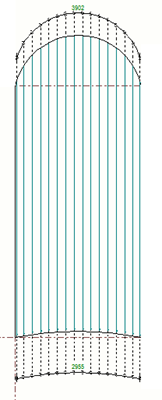

- 以下は、テーパー曲線部材であり、寸法は [円弧上(平行引出し)] 表示になっています。
-
以下は、左側に寸法注記が付いたテーパー曲線鉄筋グループの円弧直交寸法の例です。
-

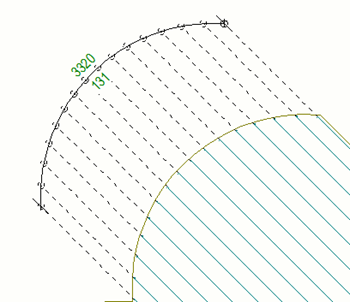

鉄筋寸法の中央に注記を追加することもできます。ここでは、二重寸法が適用されています。
-
寸法プロパティの [曲線寸法タグタイプ] リストでいずれかのオプションを選択することで、曲線寸法注記を整列させることができます。

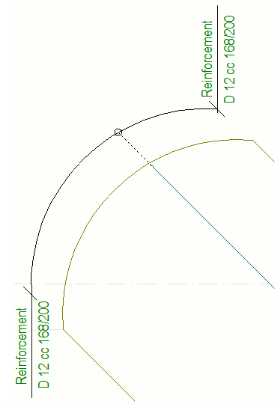

以下の例では、鉄筋が 1 つだけ表示されており、鉄筋注記が垂直に
整列されています。

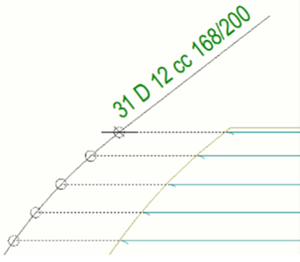

以下の例では、寸法注記が寸法の曲線
に追従しています。
-

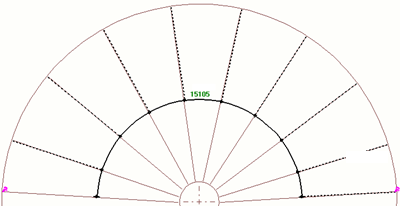

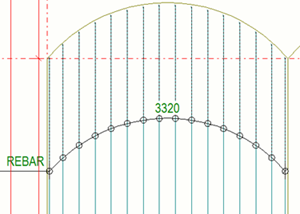

以下は、放射引出し鉄筋グループの円弧直交寸法の例です。
