Allineamento degli oggetti di disegno selezionati

Nei disegni è possibile allineare le viste, i testi, le marche, le note e i simboli selezionati in relazione al punto selezionato. È inoltre possibile posizionare orizzontalmente o verticalmente gli oggetti a distanza uguale l'uno dall'altro.

Per ulteriori informazioni sull'allineamento delle viste disegno, vedere Modifica, disposizione e allineamento delle viste disegno.

In un disegno, effettuare una delle seguenti operazioni:


Per	Operazione da eseguire
Allineare viste, simboli, testi, marche e note selezionate	Selezionare gli oggetti da allineare. È possibile allineare viste, marche, note, testo e simboli. È possibile selezionare uno o più oggetti utilizzando, ad esempio, i tasti di selezione appropriati o i filtri e la selezione area. Se si desidera allineare solo le marche e le note, è possibile utilizzare Gestione contenuto disegno per selezionare prima gli oggetti della struttura, quindi le marche o le note correlate. Per ulteriori informazioni su Gestione contenuto disegno, vedere Gestione contenuto disegno. Selezionare il comando di allineamento dalla barra degli strumenti: allinea gli oggetti selezionati sopra il punto selezionato. allinea gli oggetti selezionati al di sotto del punto selezionato. allinea gli oggetti selezionati a destra del punto selezionato. allinea gli oggetti selezionati a sinistra del punto selezionato. allinea gli oggetti selezionati al centro verticale del punto selezionato. allinea gli oggetti selezionati al centro orizzontale del punto selezionato. posiziona gli oggetti selezionati nel centro verticale del punto selezionato a distanze uguali. posiziona gli oggetti selezionati nel centro orizzontale del punto selezionato a distanze uguali. Selezionare una posizione per l'allineamento. Se sono stati selezionati oggetti misti, come viste e oggetti di testo, verrà richiesto di selezionare gli oggetti da allineare. Se si seleziona uno dei due comandi per il posizionamento degli oggetti ad equa distanza, immettere la distanza nella finestra di dialogo visualizzata e premere Invio. Suggerimento: Per creare una riga di oggetti, allinearli prima in alto, quindi posizionarli in orizzontale a distanza uguale l'uno dall'altro. Non è necessario selezionare nuovamente gli oggetti tra due comandi.

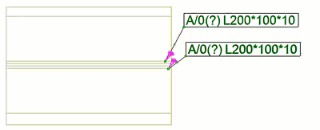

Allineare automaticamente le marche e le note selezionate	Cliccare su Allinea marche > Allinea marche automaticamente nella scheda Annotazioni. Ciò consente di allineare le marche e le note selezionate impilando le marche e disponendole uniformemente. Questo comando si applica a tutte le marche e le note associative, ad eccezione delle marche di saldatura.
Allineare le marche e le note selezionate intorno a un punto	Cliccare su Allinea marche > Allinea a un punto nella scheda Annotazioni e selezionare un punto. Questo comando tenta a evitare le linee guida trasversali durante il posizionamento delle marche. Questo comando si applica a tutte le marche e le note associative, ad eccezione delle marche di saldatura.
