Geselecteerde tekeningobjecten uitlijnen

In tekeningen kunt u de geselecteerde aanzichten, teksten, labels, opmerkingen en symbolen uitlijnen ten opzichte van het punt dat u aanwijst. U kunt objecten ook horizontaal of verticaal op gelijke afstanden van elkaar plaatsen.

Raadpleeg Tekeningaanzichten wijzigen, rangschikken en uitlijnen voor details over het uitlijnen van tekeningaanzichten.

In een geopende tekening kunt het volgende doen:


Taak	Actie
Geselecteerde aanzichten, symbolen, teksten, labels en opmerkingen uitlijnen	Selecteer de objecten die u wilt uitlijnen. U kunt aanzichten, labels, opmerkingen, tekst en symbolen uitlijnen. U kunt bijvoorbeeld een of meerdere objecten met de juiste selectieknoppen of filters en gebiedsselectie selecteren. Als u alleen labels en opmerkingen wilt uitlijnen, kunt u de Inhoudsbeheerder tekening gebruiken om eerst de gebouwobjecten te selecteren en vervolgens de gerelateerde labels of opmerkingen. Zie voor meer informatie over Inhoudsbeheerder tekening het onderwerp Inhoudsbeheerder tekening. Selecteer het uitlijncommando in de werkbalk: lijnt de geselecteerde objecten boven het punt dat u aanwijst uit. lijnt de geselecteerde objecten uit onder het punt dat u aanwijst. lijnt de geselecteerde objecten uit aan de rechterzijde van het punt dat u aanwijst. lijnt de geselecteerde objecten uit aan de linkerzijde van het punt dat u aanwijst. centreert de geselecteerde objecten verticaal op het punt dat u aanwijst. centreert de geselecteerde objecten horizontaal op het punt dat u aanwijst. plaatst de geselecteerde objecten op gelijke afstanden, verticaal gecentreerd op het punt dat u aanwijst. plaatst de geselecteerde objecten op gelijke afstanden, horizontaal gecentreerd op het punt dat u aanwijst. Wijs een locatie voor de uitlijning aan. Als u gemengde objecten zoals vensters en tekstobjecten heeft geselecteerd, wordt u gevraagd te selecteren welke objecten u wilt uitlijnen. Als u een van de twee commando's hebt geselecteerd waarmee objecten op gelijke afstanden worden geplaatst, voert u de afstand in het weergegeven dialoogvenster in en drukt u op Enter. Tip: Als u een rij objecten wilt maken, lijnt u de objecten eerst uit op de bovenzijde en plaatst u ze vervolgens horizontaal op een gelijke afstand van elkaar. Tussen de twee commando's hoeft u de objecten niet opnieuw te selecteren.
Geselecteerde labels en opmerkingen automatisch uitlijnen	Klik op Labels uitlijnen > Labels automatisch uitlijnen op het tabblad Opmerkingen. Hierdoor worden de geselecteerde labels en de opmerkingen uitgelijnd door labels of opmerkingen te stapelen en deze gelijkmatig te plaatsen. Dit commando is van toepassing op alle labels en associatieve opmerkingen, behalve op laslabels.

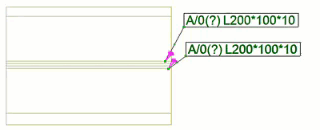

Geselecteerde labels en opmerkingen rond een punt uitlijnen	Klik op Labels uitlijnen > Op een punt uitlijnen op het tabblad Opmerkingen en wijs een punt aan. Dit commando probeert bij het plaatsen van labels kruisende aanhaallijnen te voorkomen. Dit commando is van toepassing op alle labels en associatieve opmerkingen, behalve op laslabels.
