Plataforma (194)
Plataforma (194) crea una unión soldada de viga a viga, que también crea una cantonera para vigas de diferente profundidad. La cantonera se realiza con el mismo perfil de tamaño que la viga más pequeña. Puede controlar la longitud y la profundidad de los cortes y la soldadura necesaria.
Objetos creados
-
Placas cantoneras
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|
Viga soldada a viga con una placa cantonera. |
|
|
Viga soldada a viga con una placa cantonera. Varias opciones de cantonera. |
|
|
Viga soldada a viga con una placa cantonera. Varias opciones de cantonera. |
Orden de selección
-
Seleccione la parte principal (viga).
-
Seleccione la parte secundaria (viga).
La unión se crea automáticamente al seleccionar la parte secundaria.
Clave de identificación de parte
| Descripción | |
|---|---|
|
1 |
Placa cantonera |
Pestaña Dibujo
Utilice la pestaña Dibujo para definir las dimensiones y los chaflanes de la unión.

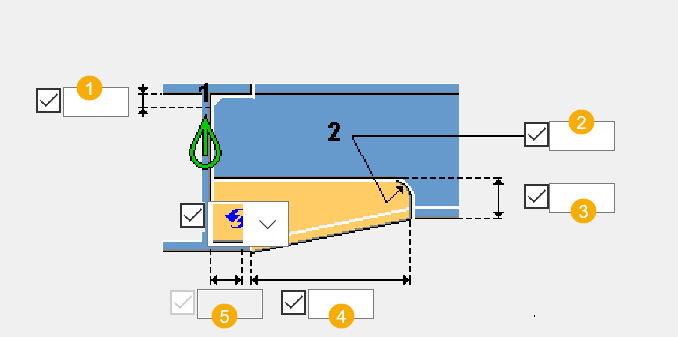

Dimensiones
| Descripción | |
|---|---|
|
1 |
Tamaño de chaflán en el ala superior. |
|
2 |
Radio de chaflán. |
|
3 |
Profundidad del corte de la parte secundaria. |
|
4 |
Longitud del corte de la parte secundaria. |
| 5 |
Tamaño del chaflán en el ala inferior para los chaflanes de línea y convexos. |

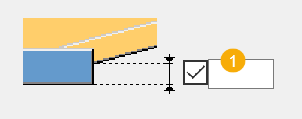

Distancia de hueco
| Descripción | |
|---|---|
|
1 |
Distancia de hueco para el ala de viga cantonera. |
Tipo chaflán
| Opción | Descripción |
|---|---|
|
|
Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No chaflán |
|
|
Chaflán de línea |
|
|
Chaflán convexo |
Pestaña Partes
Utilice la pestaña Partes para definir si la cantonera se crea como un perfil o como una placa.
Partes
| Opción | Descripción |
|---|---|
|
Viga, Placa alma, Placas ala |
El perfil de cantonera es el mismo que el de la viga secundaria apoyada. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Diseño
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
