Podcięcie - konstr. morska (194)
Komponent Morskie (194) tworzy połączenie spawane belki do belki, które tworzy również wstawkę dla belek o różnych głębokościach. Wstawka jest wykonywana z profilu o tym samym rozmiarze, co mniejsza belka. Można określić długość i głębokość cięć oraz wymagany sposób spawania.
Utworzone obiekty
-
Blachy wstawki
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Połączenie spawane belek z blachą wstawki. |
|
|
Połączenie spawane belek z blachą wstawki. Różne opcje wstawki. |
|
|
Połączenie spawane belek z blachą wstawki. Różne opcje wstawki. |
Kolejność wyboru
-
Wybierz element główny (belkę).
-
Wybierz element podrzędny (belkę).
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha wstawki |
Karta Obraz
Karta Obraz umożliwia określenie wymiarów i fazowań połączenia.

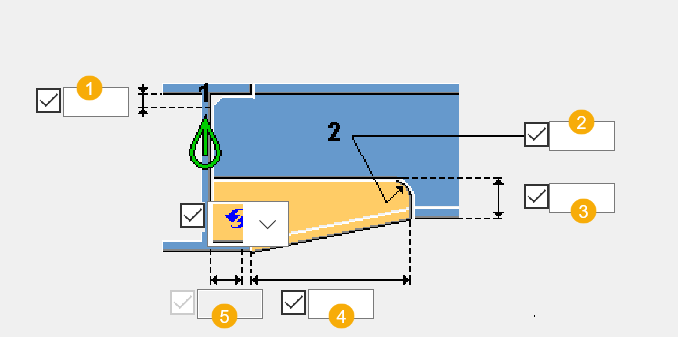

Wymiary
| Opis | |
|---|---|
|
1 |
Rozmiar fazowania w górnej półce. |
|
2 |
Promień fazowania. |
|
3 |
Głębokość cięcia elementu podrzędnego. |
|
4 |
Długość cięcia elementu podrzędnego. |
| 5 |
Rozmiar fazowania w dolnej półce w przypadku fazowań liniowych i wypukłych. |

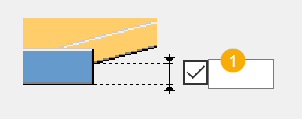

Odległość szczeliny
| Opis | |
|---|---|
|
1 |
Odległość szczeliny półki belki ze wstawkami. |
Typ fazowania
| Opcja | Opis |
|---|---|
|
|
Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Bez fazowania |
|
|
Fazowanie liniowe |
|
|
Fazowanie wypukłe |
Karta Elementy
Karta Elementy umożliwia określenie, czy wstawka ma być tworzona jako profil, czy jako blacha.
Elementy
| Opcja | Opis |
|---|---|
|
Belka, Blacha środnika, Blachy półki |
Profil wstawki jest taki sam, jak profil belki podrzędnej. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
