Soudure+gousset(194)
Soudure+gousset(194) crée une attache par soudure de poutre à poutre, qui crée à son tour un jarret pour les poutres de hauteur différente. Le jarret est fait d'un profil de même taille que la poutre plus petite. Vous pouvez contrôler la longueur et la profondeur des coupes et le soudage requis.
Objets créés
-
Jarrets
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Attache soudée poutre-poutre avec un jarret. |
|
|
Attache soudée poutre-poutre avec un jarret. Diverses options de jarret. |
|
|
Attache soudée poutre-poutre avec un jarret. Diverses options de jarret. |
Ordre de sélection
-
Sélectionnez la pièce principale (poutre).
-
Sélectionnez la pièce secondaire (poutre).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Jarret |
Onglet Graphique
Utilisez l'onglet Graphique pour définir les dimensions de l'attache et les chanfreins.

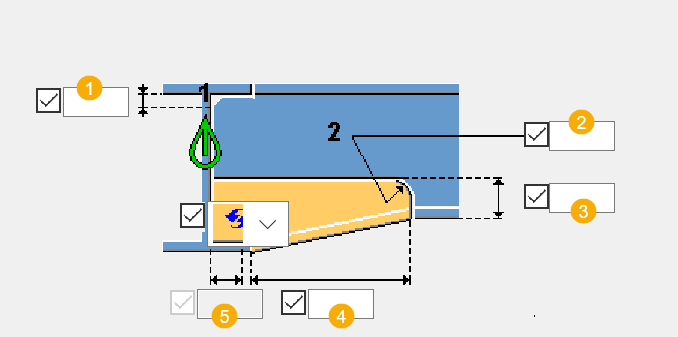

Cotations
| Description | |
|---|---|
|
1 |
Taille du chanfrein sur l'aile supérieure. |
|
2 |
Rayon du chanfrein. |
|
3 |
Profondeur de coupe de la pièce secondaire. |
|
4 |
Longueur de coupe de la pièce secondaire. |
| 5 |
Taille de chanfrein sur l'aile inférieure pour les chanfreins droits et convexes. |

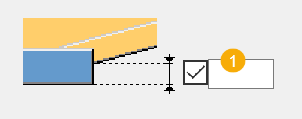

Distance de jeu
| Description | |
|---|---|
|
1 |
Distance de jeu pour l'aile de poutre de jarret. |
Type chanfrein
| Option | Description |
|---|---|
|
|
Défaut Pas de chanfrein Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein convexe |
Onglet Eléments
Utilisez l'onglet Pièces pour indiquer si le jarret est créé en tant que profil ou plat.
Pièces
| Option | Description |
|---|---|
|
Poutre, Plat d'âme, Plats ailes |
Le profil de jarret est identique à celui de la poutre secondaire soutenue. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
