Offshore Typ 1 (194)
Offshore (194) erstellt eine Schweißverbindung zwischen Trägern sowie Vouten für Träger mit unterschiedlicher Tiefe. Die Voute wird aus derselben Profilgröße wie der jeweils kleinere Träger erstellt. Sie können die Länge und Tiefe der Ausschnitte und das erforderliche Schweißen bestimmen.
Erzeugte Objekte
-
Voutenbleche
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Träger an Träger mit Voutenblech verschweißt. |
|
|
Träger an Träger mit Voutenblech verschweißt. Verschiedene Voutenoptionen. |
|
|
Träger an Träger mit Voutenblech verschweißt. Verschiedene Voutenoptionen. |
Auswahlreihenfolge
-
Wählen Sie das Hauptteil aus (Träger).
-
Wählen Sie das Nebenteil aus (Träger).
Bei Auswahl des Nebenteils wird die Verbindung automatisch erstellt.
Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Voutenblech |
Registerkarte Abbildung
Auf der Registerkarte Abbildung können Sie die Abmessungen und Eckschnitte der Verbindung definieren.

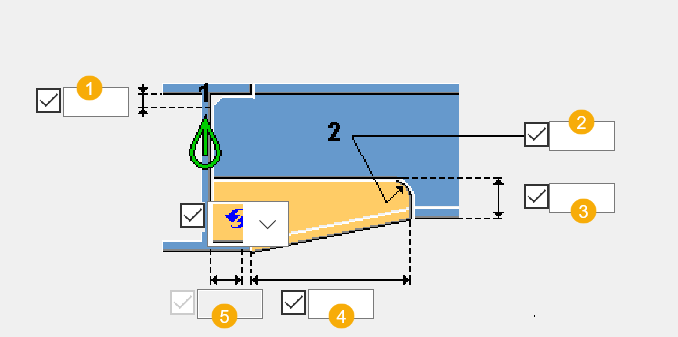

Abmessungen/Bemaßungen
| Beschreibung | |
|---|---|
|
1 |
Eckschnittgröße am oberen Flansch. |
|
2 |
Eckschnittradius. |
|
3 |
Tiefe des Nebenteilausschnitts. |
|
4 |
Länge des Nebenteilausschnitts. |
| 5 |
Eckschnittgröße am unteren Flansch für lineare und konvexe Fasen. |

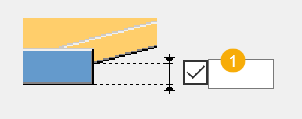

Spaltabstand
| Beschreibung | |
|---|---|
|
1 |
Spaltabstand für den Vouten-Trägerflansch. |
Eckschnitt-Form
| Option | Beschreibung |
|---|---|
|
|
Standard Kein Eckschnitt AutoDefaults kann diese Option ändern. |
|
|
Kein Eckschnitt |
|
|
Gerader Eckschnitt |
|
|
Konvexer Eckschnitt |
Registerkarte Teile
Auf der Registerkarte Teile können Sie definieren, ob die Voute als Profil oder als Blech erstellt werden soll.
Teile
| Option | Beschreibung |
|---|---|
|
Träger, Stegplatte, Flanschbleche |
Das Vouten-Profil entspricht dem des unterstützten Nebenträgers. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Allgemein
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Entwurf
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Registerkarte Berechnung
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
