Plataforma U (193)
Plataforma U (193) crea una unión en forma de U en vigas consecutivas o vigas de placa armada. Puede controlar la longitud de los cortes y las soldaduras.
Objetos creados
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|

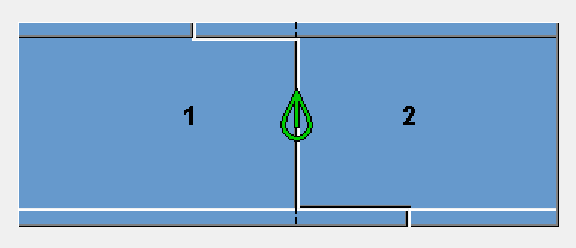

Vigas consecutivas conectadas por una unión en forma de U. |
Orden de selección
-
Seleccione la parte principal.
-
Seleccione la primera parte secundaria.
-
Seleccione las siguientes partes secundarias.
Puede seleccionar un máximo de cinco partes secundarias.
-
Haga clic con el botón central del ratón para crear la unión.
Pestaña Dibujo

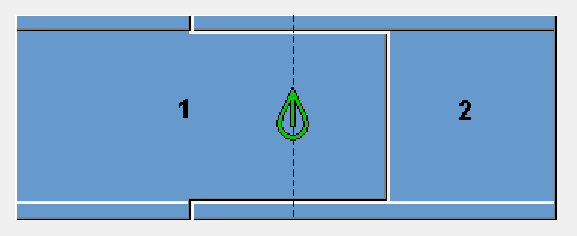

La pestaña Dibujo muestra la unión entre dos vigas.
Unión
Pestaña Parámetros
Utilice la pestaña Parámetros para definir la geometría y la soldadura de la unión.

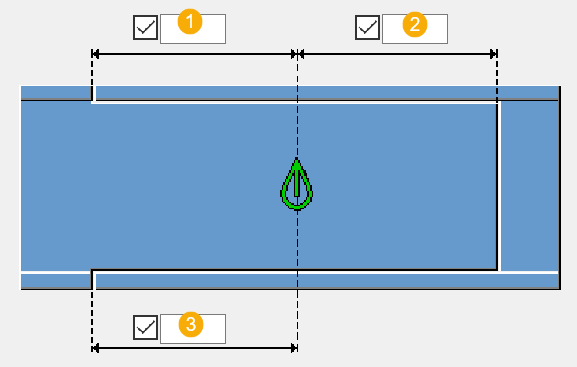

Dimensiones
| Descripción | |
|---|---|
|
1 |
Longitud de solape en el ala superior de la primera parte seleccionada. |
|
2 |
Longitud de solape de la segunda parte seleccionada. |
|
3 |
Longitud de solape en el ala inferior de la primera parte seleccionada. |
Soldaduras
| Opción | Descripción |
|---|---|
 |
Por defecto Se crea la soldadura. Auto ValoresPorDefecto puede cambiar esta opción. |
 |
No se crea soldadura. |
 |
Se crea la soldadura. |
pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Diseño
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
