Offshore (194)
Offshore (194) crea una connessione saldata da trave a trave, che crea anche un rinforzo per le diverse travi di profondità. Il rinforzo viene eseguito con un profilo della stessa dimensione della trave più piccola. È possibile controllare la lunghezza e la profondità dei tagli e la saldatura richiesta.
Oggetti creati
-
Piatti di rinforzo
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Saldatura trave su trave con un piatto di rinforzo. |
|
|
Saldatura trave su trave con un piatto di rinforzo. Varie opzioni di rinforzo. |
|
|
Saldatura trave su trave con un piatto di rinforzo. Varie opzioni di rinforzo. |
Ordine di selezione
-
Selezionare la parte principale (trave).
-
Selezionare la parte secondaria (trave).
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.
Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Piatto di rinforzo |
Scheda Immagine
Utilizzare la scheda Immagine per definire gli smussi e le dimensioni di connessione.
Dimensioni
| Descrizione | |
|---|---|
|
1 |
Dimensioni dello smusso sulla flangia superiore. |
|
2 |
Raggio smusso. |
|
3 |
Profondità del taglio della parte secondaria. |
|
4 |
Lunghezza del taglio della parte secondaria. |
| 5 |
Dimensione dello smusso sulla flangia inferiore per gli smussi di linea e convessi. |
Distanza
| Descrizione | |
|---|---|
|

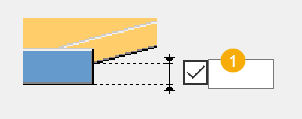

1 |
Distanza per la flangia della trave di rinforzo. |
Tipo di Smusso
| Opzione | Descrizione |
|---|---|
|
|
Default Nessuno smusso AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso convesso |
Scheda Parti
Utilizzare la scheda Parti per definire se il rinforzo viene creato come profilo o come piatto.
Parti
| Opzione | Descrizione |
|---|---|
|
Trave, Piatto d'anima, Piatti di flangia |
Il profilo rinforzo è la stesso di quello della trave secondaria supportata. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
