Entalladura (9)
Entalladura (9) conecta una viga a otra viga con soldaduras. El componente se ha diseñado para su uso en plataformas con objeto de crear entalladuras y agujeros de acceso de soldadura complejos, y para controlar las propiedades de la entalladura.
Objetos creados
-
Entalladuras
-
Soldaduras
Usar para
|
Situación |
Descripción |
|---|---|
|
|
Unión entre dos vigas. |
Limitaciones del perfil
Puede crear tres tipos distintos de entalladura:
- Libre
- Heerema
- HSM
Al crear un tipo de entalladura Libre, la viga principal y la secundaria no tienen porqué tener siempre el mismo tamaño. Puede definirlas según sus necesidades y crear la unión.
Al crear los tipos de entalladura Heerema y HSM, el tamaño de la viga depende de la configuración de Heerema y HSM seleccionada.
Para todos los tipos Libre y Heerema, y la mayoría de los tipos HSM, se permiten las vigas secundarias sesgadas. Las vigas secundarias inclinadas solo se admiten para algunos tipos HSM específicos. Consulte la tabla siguiente para ver ejemplos.
| Tipo de entalladura | Ejemplo |
|---|---|
| Libre |
|
| HSM |
|
Orden de selección
-
Seleccione la parte principal (viga).
-
Seleccione la parte secundaria (viga).
La unión se crea automáticamente al seleccionar la parte secundaria.
Clave de identificación de parte
|
Parte |
|
|---|---|
|
1 |
viga |
|
2 |
viga |
Pestaña Dibujo 1
Utilice la pestaña Dibujo 1 para crear entalladuras en la dirección del alma.
Tipo de entalladura
Seleccione el tipo de entalladura e introduzca los valores de entalladura si es necesario.
|
Opción |
Descripción |
|---|---|
|
Libre |
Introduzca las dimensiones de entalladura. |
|
Heerema |
Al seleccionar esta opción se muestra una lista con las opciones de Heerema predefinidas. Los valores predefinidos se introducen automáticamente en los atributos definidos por el usuario de la viga secundaria. |
|
HSM |
Al seleccionar esta opción se muestra una lista con las opciones de HSM predefinidas. Los valores predefinidos se introducen automáticamente en los atributos definidos por el usuario de la viga secundaria. |
|
No y borrar ADU |
No se crea ninguna entalladura. Los atributos definidos por el usuario no tienen valores. |

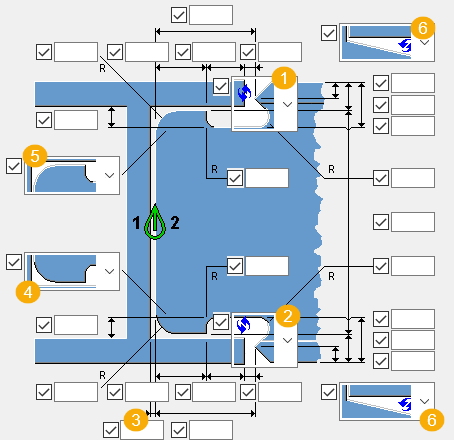

Entalladuras
|
Descripción |
|
|---|---|
|
1 |
Define la entalladura del ala superior de la viga secundaria. |
|
2 |
Define la entalladura del ala inferior de la viga secundaria. |
|
3 |
Define un hueco entre el alma de la viga principal y el extremo de la viga secundaria.
|
|
4 |
Define el redondeo de la parte inferior y un posible agujero de acceso de soldadura en la viga secundaria. |
|
5 |
Define el redondeo de la parte superior y un posible agujero de acceso de soldadura en la viga secundaria. |
|
6 |
Crea un corte que sigue el ala inclinada de la viga secundaria. |
Adaptación
Permite seleccionar el tipo de adaptación.
Pestaña Dibujo 2
Utilice la pestaña Dibujo 2 para crear entalladuras en la dirección del ala. Las opciones de esta pestaña sólo se pueden usar si se ha definido el tipo de entalladura como Libre en la pestaña Dibujo 1. Si selecciona un tipo de entalladura especial (Heerema, HSM) en la pestaña Dibujo 1, los valores predefinidos se introducen automáticamente en los atributos definidos por el usuario.
Entalladuras
|
Descripción |
|
|---|---|
|
|
Define el ángulo de sesgo del ala superior (opcional). |
|
|
Define el sesgo del ala superior. |
|
|
Define el sesgo del ala inferior. |
|
|
Define el ángulo de sesgo del ala inferior (opcional). |
Pestaña Descripción soldadura
Utilice la pestaña Descripción soldadura para controlar las descripciones de las soldaduras superior, inferior y de alma.
|
Descripción |
|
|---|---|
|
|
Soldadura superior |
|
|
Soldadura de alma |
|
|
Soldadura inferior |
Utilice los campos de la pestaña Descripción soldadura para definir un nombre para la nota de soldadura. Escriba el texto WELD_COMMENT en Campo ADU. Las descripciones de los cuadros Arriba, Alma y Abajo se corresponden con cada soldadura.
Haga doble clic en una soldadura del modelo y vaya a sus atributos definidos por el usuario. El texto se introduce en el cuadro Nota soldadura.
pestaña General
Haga clic en el siguiente enlace para obtener más información:
pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
