Windverband Kreuz und Druckstab (13)
Windverband Kreuz und Druckstab (13) erzeugt ein oder zwei Kreuzverbände zwischen zwei Stützen oder Trägern. Es ist möglich, Druckstäbe zwischen den Hauptteilen einzufügen. Sie können Verbindungen zwischen den Hauptteilen und den Kreuzverbänden und zwischen den Hauptteilen und den Druckstäben hinzufügen.
Da Sie weitere Komponenten in Windverband Kreuz und Druckstab (13) verwenden können, um die Verbindungen zwischen Teilen zu erstellen, weist die Komponente eine hierarchische Komponentenstruktur auf. Windverband Kreuz und Druckstab (13) ist auf der obersten Ebene der Komponentenhierarchie angesiedelt (Ebene 0), die Verbindungen in einer untergeordneten Ebene (Ebene 1) der Komponentenhierarchie.
Erzeugte Objekte
- Verband (1 oder 2)
- Druckstäbe (optional)
- Verbindungen zwischen Hauptteilen und Verband
- Verbindungen zwischen Hauptteilen und Druckstäben
- Verbindungen in Kreuzverbänden
Anwendung
| Situation | Beschreibung |
|---|---|
|
|

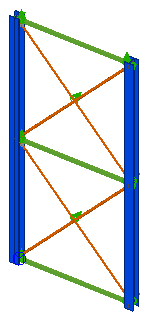

Zwei Kreuzverbände und drei Druckstäbe mit Verbindungen. |
|
|

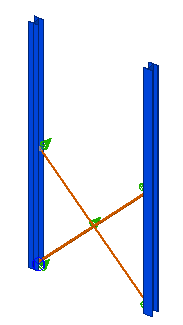

Ein Verband mit Verbindungen. |
|
|

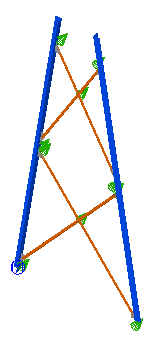

Konische Hauptteile (Mastbau) und zwei Kreuzverbände mit Verbindungen. |
Auswahlreihenfolge
- Wählen Sie das erste Hauptteil aus (Träger oder Stütze).
- Wählen Sie das zweite Hauptteil aus (Träger oder Stütze).
Bei Auswahl des Nebenteils wird die Komponente automatisch erzeugt.
Registerkarte Abbildung
Verwenden Sie die Registerkarte Abbildung, um die Verbandsebenen festzulegen.

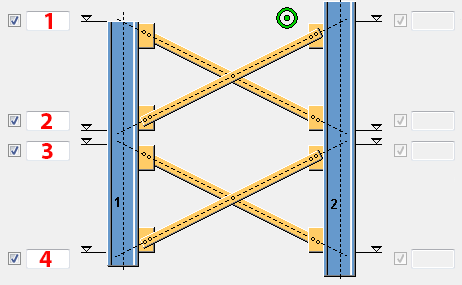

Verbandsebenen
| Beschreibung | |
|---|---|
| 1 | Oberkante des oberen Verbands. Wird kein Wert eingegeben, wird der oberste Verband nicht erzeugt. |
| 2 | Unterkante des oberen Verbands. Wird kein Wert eingegeben, wird der oberste Verband nicht erzeugt. |
| 3 | Oberkante des unteren Verbands. |
| 4 | Unterkante des unteren Verbands. |
Verband-Referenz

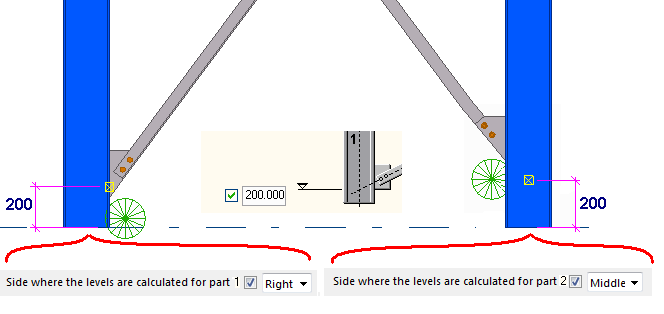

Legen Sie für beide Hauptteile die Referenz der Verbandsebenen fest. Die Referenz kann sowohl für die horizontale als auch vertikale Richtung festgelegt werden.
Zum Beispiel:
Verbandsversatz
Definieren Sie den Versatz lotrecht zum Verband. Sie können das erzeugte Blech oder das Teil verschieben, indem Sie einen Wert in x-, y- oder z-Richtung eingeben.

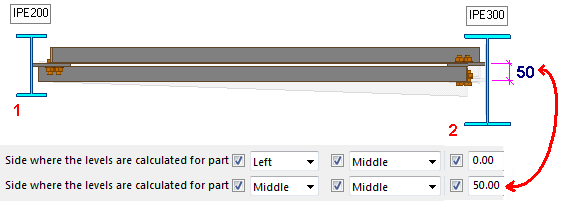

Im Beispiel unten haben die Hauptteile ungleiche Bemaßungen und als Referenz ist Mitte eingestellt. Um die Kreuzverbände horizontal zu erstellen, muss ein Versatz für das größte Teil eingegeben werden. Der erforderliche Versatz ist der Höhenunterschied zwischen IPE200 und IPE300, dividiert durch 2 = 50 mm.
Verbandsrichtung
| Option | Beschreibung | ||
|---|---|---|---|
| Ausrichtung | Wählen Sie die Richtung des Verbands aus. |
|
Startpunkt des Hauptteils ist Referenzpunkt. |
|
|
Endpunkt des Hauptteils ist Referenzpunkt. | ||
| Berechnung von Ebenen | Wählen Sie die Referenzlinie aus, die zur Platzierung des Verbands verwendet wird, wenn die Hauptteile nicht parallel sind. |
|
Versatz vom Startpunkt in Teil 1, lotrecht zur Linie durch die Startpunkte. |
|
|
Versatz vom Startpunkt in Teil 1, in lokaler x-Richtung. | ||
|
|
Versatz vom Startpunkt in Teil 2, in lokaler x-Richtung. | ||
|
|
Referenzlinie durch die Start- und Endpunkte der Hauptteile, vom Anfang der Referenzlinie aus versetzt. | ||
|
|
Versatz vom Startpunkt in Teil 1, in z-Richtung. | ||
|
|
Versatz vom Startpunkt in Teil 2, in z-Richtung. | ||
|
|
Frei definierte Werte. | ||
Registerkarte Teile
Verwenden Sie die Registerkarte Teile, um die Eigenschaften, die Position und die Drehung des Verbands festzulegen. Außerdem können Sie Werte für das Trennen und Raffen des Verbands definieren.
| Option | Beschreibung | ||
|---|---|---|---|
| Windverband
|
Definieren Sie das Verbandsprofil durch Auswahl im Profilkatalog. | ||
| Windverbandposition in der Ebene |
Wählen Sie die Position in der Ebene für das erste und zweite Verbandselement aus. |
||
| Rotation Windverband |
Wählen Sie die Drehung für das erste und zweite Verbandselement aus. Diese Option ist nützlich, wenn die Verbandselemente einander schneiden und im Kreuzungspunkt verbunden sind. |
||
| Verschiebung Windverband |
Wählen Sie den Versatz des ersten und zweiten Verbandselements ausgehend von den Referenzpunkten aus. Diese Option ist hilfreich, wenn die Verbandselemente so platziert sind, dass der erste Verband entlang des zweiten Verbands verläuft. In der Regel wird das erste Verbandselement auf Rechts und das zweite Verbandselement auf Links gesetzt. |
||
| Trennen von Diagonalverbänden |
Wählen Sie aus, ob die diagonalen Verbandselemente getrennt oder mit einer Komponente verbunden werden. Legen Sie auf der Registerkarte Knoten die Verbindungskomponente fest, indem Sie die Nummer der Komponente im Feld Diagonale Verbindung der Stäbe mit Makro Nr. eingeben. |
Verband wird nicht getrennt. Mögliche Komponente zur Verbindung des Diagonalverbands: Kreuzung Typ 1 (30). |
|
|
Erstes Element des Diagonalverbands wird getrennt. Mögliche Komponente zur Verbindung des Diagonalverbands: Geschraubtes Knotenblech (11). |
|
||
|
Zweites Element des Diagonalverbands wird getrennt. Mögliche Komponente zur Verbindung des Diagonalverbands: Geschraubtes Knotenblech (11). |
|
||
|
Beide Elemente des Diagonalverbands werden getrennt. Mögliche Komponente zur Verbindung des Diagonalverbands: Knotenblech (169). |
|
||
| Verbinden von Kreuzverbänden |
Wählen Sie aus, ob die Knotenbleche von zwei Kreuzverbänden übereinander verbunden werden. Legen Sie auf der Registerkarte Knoten die Verbindungskomponente fest, indem Sie die Nummer der Komponente im Feld Knoten-Nummer eingeben. |
Kreuzverbände werden mit einer Knotenblechverbindung verbunden. Mögliche Komponente zur Verbindung des Diagonalverbands: Geschraubtes Knotenblech (11). |
|
|
Kreuzverbände werden nicht verbunden. Für jeden Diagonalverband wird eine eigene Verbindung erzeugt. Mögliche Komponente zur Verbindung des Diagonalverbands: Geschraubtes Knotenblech (11). |
|
||
| Abstand zwischen den Verbandsstäben |
Definieren Sie den Abstand zwischen den Verbandselementen. Wenn die Verbandselemente einander schneiden, definiert dieser Wert in der Regel die Dicke des Knotenblechs. |
||
| Windverbände kürzen |
Definieren Sie, um welches Maß der Verband gekürzt wird. Der eingegebene Wert wird in die benutzerdefinierten Attribute des Verbands übernommen. Der Wert wird in Zeichnungen verwendet. |
||
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Klasse |
Teil-Klassennummer. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Registerkarte Druckstab
Verwenden Sie die Registerkarte Druckstab, um die Eigenschaften für Druckstäbe zu definieren.
| Option | Beschreibung |
|---|---|
| Druckstab |
Definieren Sie Dicke, Breite und Länge des Druckstabs. |
| Stab erzeugen | Wählen Sie aus, ob der Druckstab erzeugt wird.
Sie können bis zu drei Druckstäbe definieren. |
| Y-Versatze
X-Versatze |

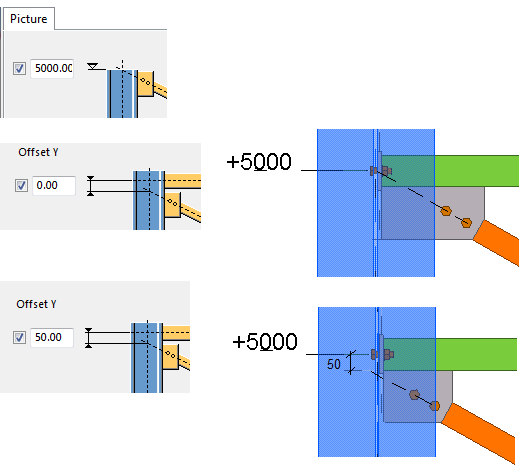

Definieren Sie den horizontalen und den vertikalen Versatz des Verbands. Referenz ist die Ebene, die auf der Registerkarte Abbildung definiert wurde. Zum Beispiel:
|
|
In Ansicht Drehung In der Tiefe |
Wählen Sie die Ausrichtung der Druckstäbe aus. |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
|
Klasse |
Teil-Klassennummer. |
|
|
Ausführung |
Gibt an, wie die Teiloberfläche behandelt wurde. |
Registerkarte Knoten
Auf der Registerkarte Knoten legen Sie die Komponenten, die zum Verbinden der Hauptteile und der diagonalen Verbandselemente sowie der Druckstäbe verwendet werden, fest.
| Option | Beschreibung |
|---|---|
| Erzeugung von Knoten |
Wählen Sie aus, ob Verbindungen zwischen den Verbandselementen erstellt werden. Nein: Nur die Verbandselemente werden erstellt. Ja: Komponenten werden zwischen den Verbandselementen hinzugefügt. |
|
Verbinden mit |

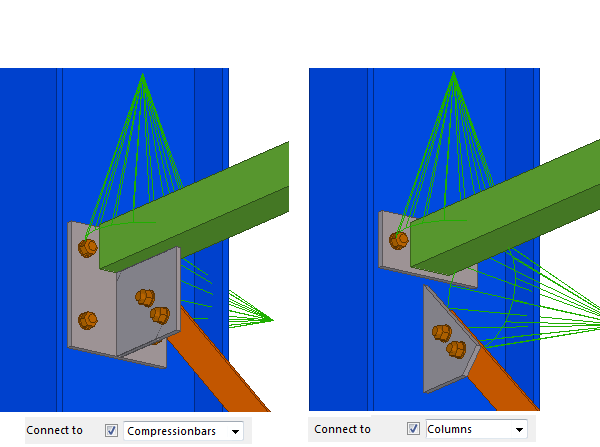

Wählen Sie aus, ob die Verbandselemente mit den Hauptteilen oder den Druckstäben verbunden werden. Zum Beispiel:
|
|
Knoten-Nummer Diagonale Verbindung der Stäbe mit Makro Nr. Programm Nummer Richtung des Makros |
Geben Sie die Komponentennummer ein, die zum Verbinden des Verbands, des diagonalen Kreuzverbands oder des Druckstabs und der Programmnummer der Komponente verwendet wird. Wählen Sie die Verbindungsrichtung des diagonalen Kreuzverbands aus.
|
|
Einstellung des Makros |
Konfigurationseinstellung für die Verbindung. Wenn Sie beispielsweise CS_M13 eingeben, heißt dies, dass eine Einstellung mit dem Namen CS_M13 für die verwendete Verbindung vorhanden sein muss. |
|
Position Spannschloss |
Definieren Sie die Spannschlossposition, wenn die Verbindung Spannschloss (7) verwendet wird. |
Registerkarte Makro Richtung

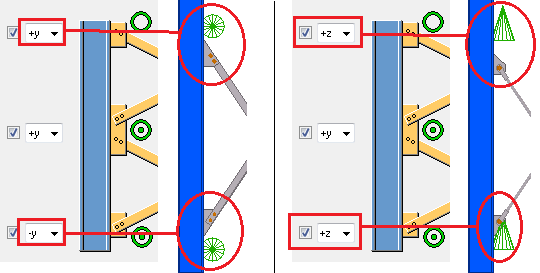

Verwenden Sie die Registerkarte Makro Richtung, um die Aufwärtsrichtungen der Verbindungen festzulegen, die zwischen den Hauptteilen und dem Diagonalverband sowie zwischen den Hauptteilen und den Druckstäben verwendet werden.
Im nachstehenden Beispiel wurde Kreuzung (30) als Verbindungskomponente auf der Registerkarte Knoten festgelegt:
Registerkarte BDA
Verwenden Sie die Registerkarte BDA, um Informationen zu den benutzerdefinierten Attributen (BDA) der Teile hinzuzufügen.
| Option | Beschreibung |
|---|---|
| Teil | Wählen Sie aus, in welchem Teil die entsprechenden Informationen gespeichert werden können. |
| BDA-Name | Geben Sie den Namen des benutzerdefinierten Attributs ein. |
| Typ | Wählen Sie den BDA-Typ aus. Verwenden Sie String für Text, Ganzzahl für Zahlen, Gleitkommazahl für Zahlen mit Dezimalstellen und Option zur Auswahl eines Elements aus einer Liste. |
| Wert | Geben Sie den Wert ein, der im benutzerdefinierten Attribut gespeichert wird. Verwenden Sie Text und/oder Zahlen je nach festgelegtem BDA-Typ. |
