Натяжной раскос и сжатый стержень (13)
Компонент Натяжной раскос и сжатый стержень (13) создает одну или две крестовые связи между двумя колоннами или балками. Можно добавлять сжатые стержни между главными деталями. Можно добавлять соединения между главными деталями и крестовыми связями, а также между главными деталями и сжатыми стержнями.
Поскольку внутри компонента Натяжной раскос и сжатый стержень (13) можно использовать другие компоненты для создания соединений между деталями, в этом компоненте образуется иерархическая структура компонентов. Компонент Натяжной раскос и сжатый стержень (13) находится на самом высоком уровне (уровень 0), а соединения — на более низком уровне (уровень 1) в иерархии компонентов.
Создаваемые объекты
- Связь (1 или 2)
- Сжатые стержни (опционально)
- Соединения между главными деталями и связью
- Соединения между главными деталями и сжатыми стержнями
- Соединения внутри крестовых связей
Применение
| Ситуация | Описание |
|---|---|
|
|

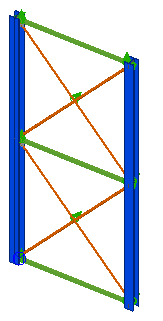

Две крестовые связи и три сжатых стержня с соединениями. |
|
|

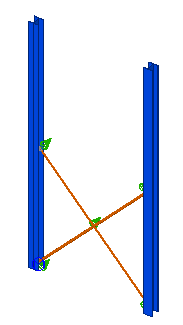

Одна связь с соединениями. |
|
|

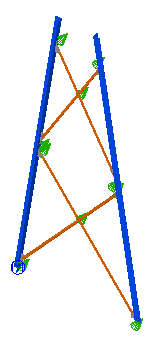

Наклонные главные детали (мачтовая конструкция) и две крестовые связи с соединениями. |
Порядок выбора
- Выберите первую главную деталь (колонну или балку).
- Выберите вторую главную деталь (колонну или балку).
Компонент создается автоматически при выборе второстепенной детали.
Вкладка «Рисунок»
Для задания уровней связей служит вкладка Рисунок.

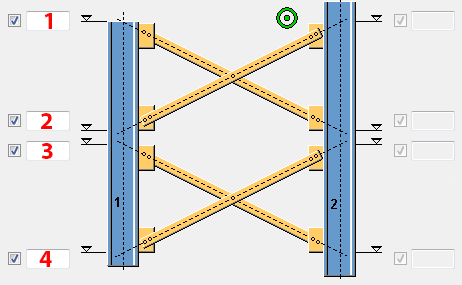

Уровни связей
| Описание | |
|---|---|
| 1 | Уровень верха верхней связи. Если значение не введено, верхняя связь не создается. |
| 2 | Уровень низа верхней связи. Если значение не введено, верхняя связь не создается. |
| 3 | Уровень верха нижней связи. |
| 4 | Уровень низа нижней связи. |
Опорная сторона связей

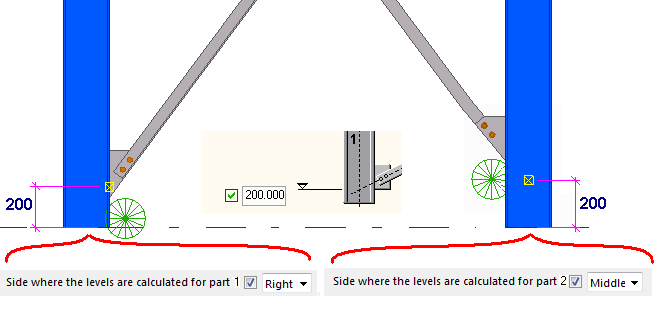

Для обеих главных деталей необходимо задать опорную сторону уровней связей. Опорную сторону можно задать как в горизонтальном, так и в вертикальном направлении.
Например:
Смещение связей
Смещение задается перпендикулярно связи. Создаваемую пластину или деталь можно переместить, введя значение смещения в направлении оси X, Y или Z.
В приведенном ниже примере главные детали имеют неравные размеры, а в качестве опорной стороны выбран вариант Середина. Чтобы крестовые связи были созданы горизонтально, необходимо ввести смещение для большей детали. Необходимое смещение представляет собой разницу в высоте между IPE200 и IPE300, деленную на 2, т. е. 50 мм.
Направление связи
| Параметр | Описание | ||
|---|---|---|---|
| Направление | Выберите направление связи. |
|
Начальная точка главной детали в качестве опорной точки. |
|
|
Конечная точка главной детали в качестве опорной точки. | ||
| Вычисление уровней | Выберите опорную линию, используемую для размещения связи, когда главные детали не параллельны. |
|
Смещение относительно начальной точки детали 1 перпендикулярно линии, проходящей через начальные точки. |
|
|
Смещение относительно начальной точки детали 1 в направлении локальной оси X. | ||
|
|
Смещение относительно начальной точки детали 2 в направлении локальной оси X. | ||
|
|
Опорная линия через начальную и конечную точки главных деталей, смещение относительно начала опорной линии. | ||
|
|
Смещение относительно начальной точки детали 1 в направлении оси Z. | ||
|
|
Смещение относительно начальной точки детали 2 в направлении оси Z. | ||
|
|
Произвольно задаваемые значения. | ||
Вкладка «Детали»
Для задания свойств, положения и поворота связей служит вкладка Детали. Кроме того, можно задать значения для разбиения и укорачивания связей.
| Параметр | Описание | ||
|---|---|---|---|
| Ветровая связь
|
Задайте профиль связи, выбрав его в каталоге профилей. | ||
| Положение ветровой связи на плоскости |
Задайте положение на плоскости для первого и второго элементов связи. |
||
| Поворот ветровой связи |
Выберите поворот первого и второго элементов связи. Этим параметром имеет смысл пользоваться, когда элементы связи пересекаются и соединены в месте своего пересечения. |
||
| Сдвиг ветровой связи |
Выберите смещение первого и второго элементов связи относительно опорных точек. Этим параметром имеет смысл пользоваться, когда элементы связи расположены так, что первая связь находится рядом со второй связью. Как правило, для первого элемента связи задается значение Вперед, а для второго — Назад. |
||
| Разбиение диагональных связей |
Выберите, разбиваются ли диагональные элементы связей или соединяются с помощью компонента. Задайте соединительный компонент на вкладке Соединения путем ввода номера компонента в поле Соединять диагонали соединением номер. |
Связь не разбивается. Возможный компонент для соединения диагональных связей: Опирание балки на балку (30). |
|
|
Разбивается первый диагональный элемент связи. Возможный компонент для соединения диагональных связей: Соед. раскосов соединительной пластиной на болтах (11) |
|
||
|
Разбивается второй диагональный элемент связи. Возможный компонент для соединения диагональных связей: Соед. раскосов соединительной пластиной на болтах (11) |
|
||
|
Разбиваются оба диагональных элемента связи. Возможный компонент для соединения диагональных связей: Центральная «косынка» (169) |
|
||
| Соединение крестовых связей |
Укажите, соединяются ли косынки двух крестовых связей, находящихся друг над другом. Задайте соединительный компонент на вкладке Соединения путем ввода номера компонента в поле Номер соединения. |
Крестовые связи соединяются с помощью косыночного соединения. Возможный компонент для соединения диагональных связей: Соед. раскосов соединительной пластиной на болтах (11) |
|
|
Крестовые связи не соединяются. Для каждой диагональной связи создается отдельное соединение. Возможный компонент для соединения диагональных связей: Соед. раскосов соединительной пластиной на болтах (11) |
|
||
| Расстояние между ветровыми связями |
Задайте расстояние между элементами связи. Если элементы связи пересекаются друг с другом, это значение обычно определяет толщину косынки. |
||
| Укоротить ветровые связи |
Укажите, на какую величину укорачиваются связи. Введенное значение сохраняется в пользовательских атрибутах связей. Это значение используется на чертежах. |
||
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Вкладка «Сжатый стержень»
Для задания свойств сжатого стержня служит вкладка Сжатый стержень.
| Параметр | Описание |
|---|---|
| Сжатый стержень |
Задайте толщину, ширину и высоту сжатого стержня. |
| Создать стержень | Укажите, создается ли сжатый стержень.
Можно определить до трех сжатых стержней. |
| Смещения по Y
Смещения по X |

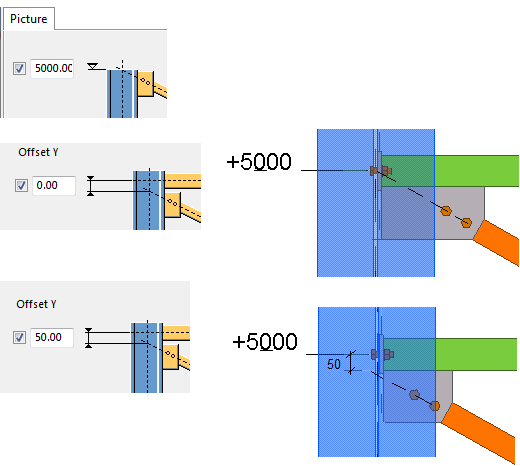

Задайте смещение связи по горизонтали и по вертикали. В качестве опорного используется уровень, заданный на вкладке Рисунок. Например:
|
|
Положение на плоскости Поворот Положение по глубине |
Выберите ориентацию сжатых стержней. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Вкладка «Соединения»
Для задания компонентов, используемых для соединения главных деталей, диагональных элементов крестовых связей и сжатых стержней, служит вкладка Соединения.
| Параметр | Описание |
|---|---|
| Создание соединений |
Выберите, создаются ли соединения между элементами связей. Нет: создаются только элементы связей. Да: между элементами связей добавляются компоненты. |
|
Соединить с |

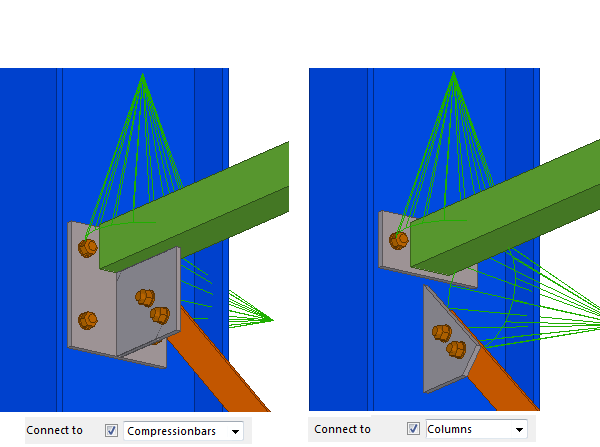

Укажите, с чем соединяются элементы связи: с главными деталями или со сжатыми стержнями. Например:
|
|
Номер соединения Соединять диагонали соединением номер Номер приложения польз. соединения Направление соединения |
Введите номер компонента, используемого для соединения связи, диагональных элементов крестовой связи или сжатого стержня, а также номер приложения-компонента. Выберите направление соединения для диагональных элементов крестовой связи.
|
|
Файл конфигурации соединения |
Конфигурация для соединения. Например, если ввести CS_M13, для используемого соединения должны быть доступны сохраненные настройки с именем CS_M13. |
|
Положение натяжителя |
Если используется соединение Натяжитель (7), задайте положение натяжителя. |
Вкладка «Напр. соединений»
Для задания направлений вверх в соединениях, используемых между главными деталями и диагональными связями, а также направления вверх в соединениях, используемых между главными деталями и сжатыми стержнями, служит вкладка Напр. соединений.

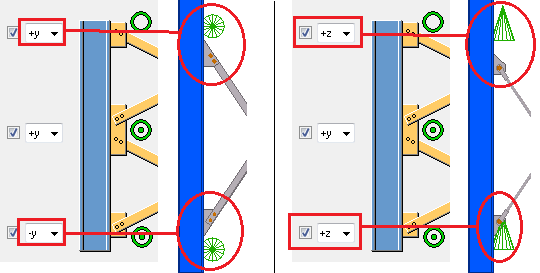

В примере ниже в качестве соединительного компонента на вкладке Соединения выбран компонент Опирание балки на балку (30):
Вкладка «Пользовательские атрибуты»
Для добавления информации в пользовательские атрибуты деталей служит вкладка Пользовательские атрибуты.
| Параметр | Описание |
|---|---|
| Деталь | Выберите, в какой детали будет сохраняться соответствующая информация. |
| Имя польз. атрибута | Введите имя пользовательского атрибута. |
| Тип | Выберите тип пользовательского атрибута. Тип Строка используется для текста, Целое число для чисел, Число с плавающей запятой для чисел с десятичной частью, а Вариант — для выбора пункта из списка. |
| Значение | Введите значение, сохраняемое в пользовательском атрибуте. Значение может представлять собой текст и/или числа, в зависимости от заданного типа пользовательского атрибута. |
