Barre de compression et attache de tendeur (13)
Barre de compression et attache de tendeur (13) crée un ou deux contreventements croix entre deux poteaux ou deux poutres. Il est possible d'ajouter des barres de compression entre les pièces principales. Vous pouvez ajouter des attaches entre les pièces principales et les contreventements croix, ainsi qu'entre les pièces principales et les barres de compression.
Etant donné que vous pouvez utiliser d'autres composants dans Barre de compression et attache de tendeur (13) pour créer les attaches entre les pièces, le composant possède une structure de composants hiérarchique. Barre de compression et attache de tendeur (13) se trouve au niveau le plus haut dans la hiérarchie des composants (niveau 0) et les attaches sont à un niveau inférieur (niveau 1) dans la hiérarchie des composants.
Objets créés
- Contreventement (1 ou 2)
- Barres de compression (facultatif)
- Attaches entre les pièces principales et le contreventement
- Attaches entre les pièces principales et les barres de compression
- Attaches dans contreventements
Utilisation
| Situation | Description |
|---|---|
|
|

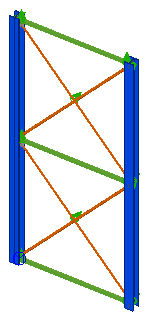

Deux contreventements croix et trois barres de compression avec attaches. |
|
|

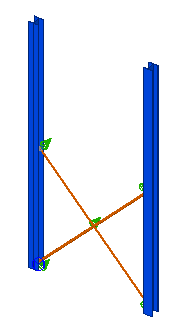

Un contreventement avec joints. |
|
|

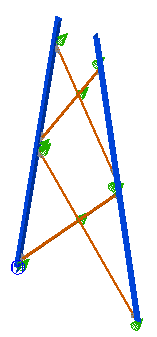

Pièces principales variables (construction de mât) et deux contreventements croix avec joints. |
Ordre de sélection
- Sélectionnez la pièce principale (poteau ou poutre).
- Sélectionnez la pièce secondaire (poutre ou poteau).
Le composant est créé automatiquement lorsque la pièce secondaire est sélectionnée.
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les niveaux de contreventement.

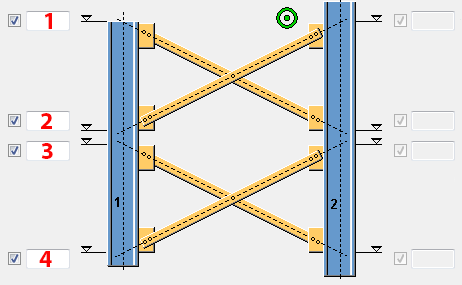

Niveaux de contreventement
| Description | |
|---|---|
| 1 | Niveau haut du contreventement supérieur. Si aucune valeur n'est entrée, le contreventement supérieur n'est pas créé. |
| 2 | Niveau bas du contreventement supérieur. Si aucune valeur n'est entrée, le contreventement supérieur n'est pas créé. |
| 3 | Niveau haut du contreventement inférieur. |
| 4 | Niveau bas du contreventement inférieur. |
Référence du contreventement

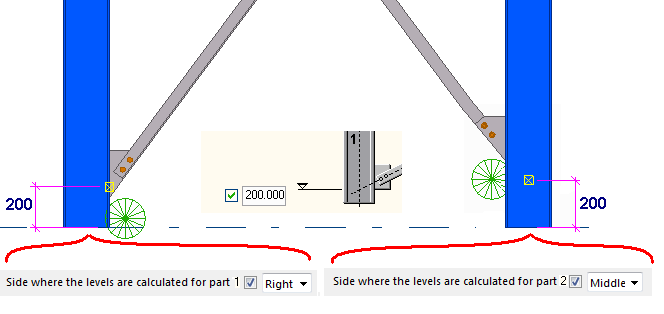

Définissez la référence des niveaux de contreventement pour les deux pièces principales. La référence peut être définie pour les directions horizontale et verticale.
Par exemple :
Décalage du contreventement
Définissez le décalage perpendiculaire par rapport au contreventement. Vous pouvez déplacer la pièce ou le plat créé en saisissant une valeur dans la direction x, y ou z.

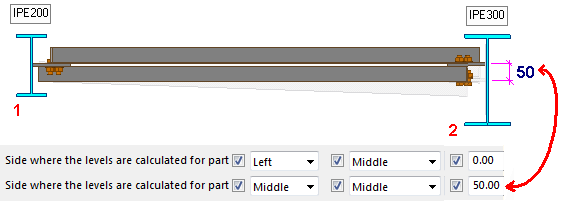

Dans l'exemple ci-dessous, les pièces principales possèdent des dimensions inégales et la référence est définie sur Milieu. Pour créer des contreventements croix horizontalement, un décalage doit être saisi pour la plus grande pièce. Le décalage requis correspond à la différence de hauteur entre IPE200 et IPE300, divisée par 2 = 50 mm.
Direction de contreventement
| Option | Description | ||
|---|---|---|---|
| Direction | Sélectionnez la direction du contreventement. |
|
Origine de la pièce principale comme point de référence. |
|
|
Point d'extrémité de la pièce principale comme point de référence. | ||
| Calcul des niveaux | Sélectionnez la ligne de référence utilisée pour positionner le contreventement lorsque les pièces principales ne sont pas parallèles. |
|
Décalage à partir de l'origine dans la pièce 1, perpendiculaire à la ligne à travers les origines. |
|
|
Décalage à partir de l'origine dans la pièce 1, dans la direction x locale. | ||
|
|
Décalage à partir de l'origine dans la pièce 2, dans la direction x locale. | ||
|
|
Ligne de référence via l'origine et le point d'extrémité des pièces principales, décalée à partir du début de la ligne de référence. | ||
|
|
Décalage à partir de l'origine dans la pièce 1, dans la direction z. | ||
|
|
Décalage à partir de l'origine dans la pièce 2, dans la direction z. | ||
|
|
Valeurs définies librement. | ||
Onglet Pièces
Utilisez l'onglet Pièces pour paramétrer les propriétés, la position et la rotation des contreventements. De plus, vous pouvez scinder et définir du tirage dans les contreventements.
| Option | Description | ||
|---|---|---|---|
| Contreventement
|
Définissez le profil du contreventement en le sélectionnant dans le catalogue de profils. | ||
| Position du contreventement dans le plan |
Définissez la position dans le plan du premier et du deuxième élément de contreventement. |
||
| Rotation de contreventement |
Sélectionnez la rotation du premier et du deuxième éléments du contreventement. Cette option est utile lorsque les éléments de contreventement se croisent et qu'ils sont reliés dans le traversant. |
||
| Translation du contreventement |
Sélectionnez le décalage du premier et du deuxième éléments du contreventement à partir des points de référence. Cette option est utile lorsque les éléments de contreventement sont positionnés de façon à ce que le premier contreventement soit le long du deuxième. Généralement, le premier élément de contreventement est défini sur Droite et le deuxième élément, sur Gauche. |
||
| Scission du contreventement en diagonale |
Indiquez si les éléments diagonaux de contreventement sont divisés ou reliés par un composant. Définissez le composant d'attache dans l'onglet Composants en entrant son numéro dans la zone Raccord diagonale de la barre avec composant no. |
Le contreventement n'est pas divisé. Composant possible pour relier le contreventement diagonal : Boulonnage sur poutre (30). |
|
|
Le premier élément diagonal du contreventement est scindé. Composant possible pour relier le contreventement diagonal : Gousset soudé 1 princ.(11). |
|
||
|
Le deuxième élément diagonal du contreventement est scindé. Composant possible pour relier le contreventement diagonal : Gousset soudé 1 princ.(11). |
|
||
|
Les deux éléments diagonaux du contreventement sont scindés. Composant possible pour relier le contreventement diagonal : Gousset central(169). |
|
||
| Raccordement des contreventements croix |
Indiquez si les goussets de deux contreventements croix l'un au-dessus de l'autre sont reliés. Définissez le composant d'attache dans l'onglet Composants en entrant son numéro dans la zone Numéro composant. |
Les contreventements en croix sont reliés à l'aide d'un gousset. Composant possible pour relier le contreventement diagonal : Gousset soudé 1 princ.(11). |
|
|
Les contreventements en croix ne sont pas reliés. Une attache est créée séparément pour chaque contreventement en diagonale. Composant possible pour relier le contreventement diagonal : Gousset soudé 1 princ.(11). |
|
||
| Distance entre contreventements |
Définissez la distance entre les éléments de contreventement. Si les éléments de contreventement se croisent, cette valeur définit généralement l'épaisseur du gousset. |
||
| Tirage dans contreventements |
Définissez la valeur du tirage dans le contreventement. La valeur entrée est écrite dans l'attribut utilisateur du contreventement. La valeur est utilisée dans les dessins. |
||
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Onglet Barre de compression
Utilisez l'onglet Barre de compression pour définir les propriétés de la barre de compression.
| Option | Description |
|---|---|
| Barre de compression |
Définissez l'épaisseur, la largeur et la hauteur de la barre de compression. |
| Créer barre | Indiquez si la barre de compression est créée.
Vous pouvez définir jusqu'à trois barres de compression. |
| Décalages Y
Décalages X |

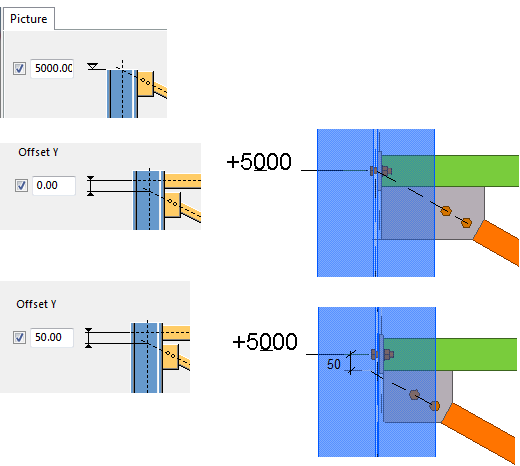

Définissez les décalages horizontaux et verticaux du contreventement. La référence correspond au niveau défini dans l'onglet Graphique. Par exemple :
|
|
Position verticale Rotation Position horizontale |
Sélectionnez l'orientation des barres de compression. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Onglet Composants
Utilisez l'onglet Composants pour définir les composants utilisés pour relier les pièces principales, les éléments diagonaux de contreventement et les barres de compression.
| Option | Description |
|---|---|
| Création de composants |
Indiquez si les attaches sont créées entre les éléments de contreventement. Non : seuls les éléments de contreventement sont créés. Oui : des composants sont ajoutés entre les éléments de contreventement. |
|
Connexion à |

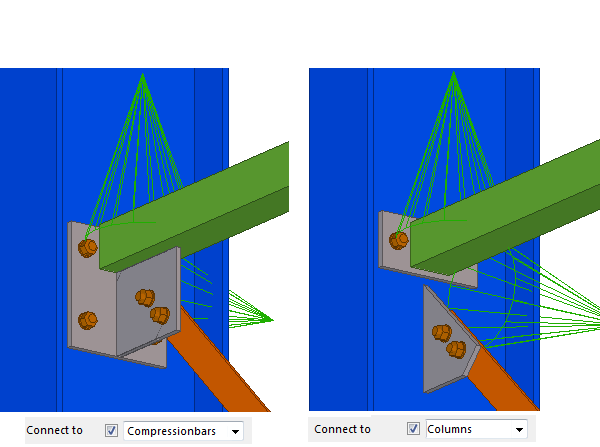

Indiquez si les éléments de contreventement sont reliés aux pièces principales ou aux barres de compression. Par exemple :
|
|
Numéro composant Raccord diagonale de la barre avec composant no Nbe programme Orientation composant |
Entrez le numéro du composant utilisé pour relier le contreventement, le contreventement croix en diagonale ou la barre de compression et le nombre de programme du composant. Sélectionnez la direction d'attache pour de contreventement en L diagonal.
|
|
Fichier standard du composant |
Paramètres de configuration de l'attache. Par exemple, si vous tapez CS_M13, cela signifie qu'un paramètre nommé CS_M13 doit être disponible pour l'attache utilisée. |
|
Position du tendeur |
Définit la position du tendeur si l'attache Tendeur (7) est utilisée. |
Onglet Dir. Composant
Utilisez l'onglet Dir. Composant pour contrôler les directions vers le haut des attaches utilisées entre les pièces principales et le contreventement en diagonale ainsi que la direction vers le haut des attaches utilisées entre les pièces principales et les barres de compression.
Dans l'exemple ci-dessous, Boulonnage sur poutre (30) a été défini comme composant d'attache dans l'onglet Composants :
Onglet Attribut utilisateur
Utilisez l'onglet Attribut utilisateur pour ajouter des informations dans les attributs utilisateur des pièces.
| Option | Description |
|---|---|
| Pièce | Sélectionnez la pièce pour laquelle les informations connexes peuvent être enregistrées. |
| Nom attribut utilisateur | Entrez le nom de l'attribut utilisateur. |
| Type | Sélectionnez le type d'attribut utilisateur. Utilisez Texte pour le texte, Entier pour les nombres, Flottant pour les nombres avec décimale et Option pour sélectionner un élément dans une liste. |
| Valeur | Entrez la valeur à enregistrer au niveau de l'attribut utilisateur. Utilisez du texte et/ou des nombres en fonction du type d'attribut utilisateur défini. |
