Stężenia z węzłami i pręt ściskany (13)
Komponent Klamra napinająca i pręt ściskany (13) tworzy jeden lub dwa krzyże stężenia między dwoma słupami lub belkami. Między elementami głównymi można dodawać pręty ściskające. Można dodawać połączenia między elementami głównymi a krzyżami stężenia oraz między elementami głównymi a prętami ściskającymi.
Ponieważ wewnątrz komponentu Klamra napinająca i pręt ściskany (13) można używać innych komponentów do tworzenia połączeń między elementami, komponent ten ma hierarchiczną strukturę. Komponent Klamra napinająca i pręt ściskany (13) znajduje się na najwyższym poziomie w hierarchii komponentów (na poziomie 0), a połączenia znajdują się na niższym poziomie (na poziomie 1) w hierarchii komponentów.
Utworzone obiekty
- Stężenie (1 lub 2)
- Pręty ściskane (opcjonalnie)
- Połączenia między elementami głównymi a stężeniem
- Połączenia między elementami głównymi a prętami ściskanymi
- Połączenia w obrębie stężenia krzyżowego
Zastosowanie
| Sytuacja | Opis |
|---|---|
|
|

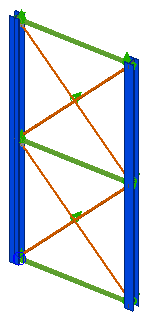

Dwa stężenia krzyżowe i trzy pręty ściskane z połączeniami. |
|
|

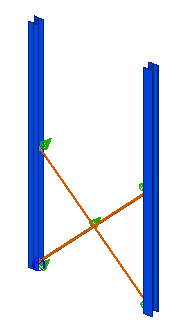

Jedno stężenie z połączeniami. |
|
|
Zbieżne elementy główne (konstrukcja masztowa) i dwa krzyże stężenia z połączeniami. |
Kolejność wyboru
- Wybierz pierwszy element główny (słup lub belkę).
- Wybierz drugi element główny (słup lub belkę).
Komponent jest tworzony automatycznie po wybraniu elementu podrzędnego.
Karta Obraz
Na zakładce Obraz można określić poziomy stężenia.

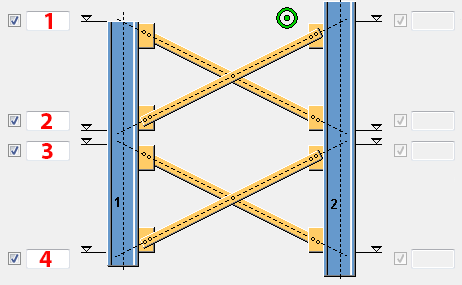

Poziomy stężenia
| Opis | |
|---|---|
| 1 | Górny poziom górnego stężenia. Jeśli nie zostanie wprowadzona żadna wartość, górne stężenie nie zostanie utworzone. |
| 2 | Dolny poziom górnego stężenia. Jeśli nie zostanie wprowadzona żadna wartość, górne stężenie nie zostanie utworzone. |
| 3 | Górny poziom dolnego stężenia. |
| 4 | Dolny poziom dolnego stężenia. |
Odniesienie stężenia

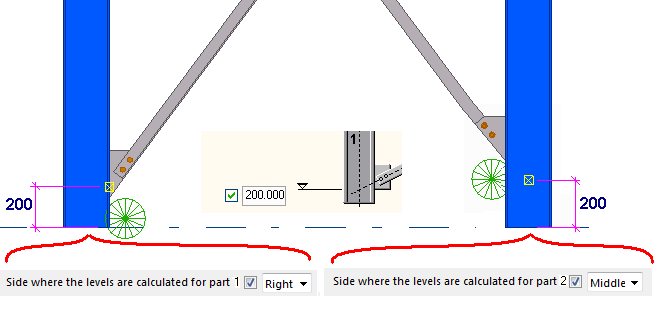

Dla obydwu elementów głównych należy zdefiniować odniesienie poziomów stężenia. Odniesienie można ustawić zarówno dla kierunku poziomego, jak i pionowego.
Na przykład:
Odsunięcie stężenia
Umożliwia zdefiniowanie odsunięcia prostopadłego do stężenia. Tworzoną blachę lub tworzony element można przemieścić, wprowadzając wartość w kierunku x, y lub z.
W poniższym przykładzie elementy główne mają nierówne wymiary, a odniesienie jest ustawione na Środek. Aby utworzyć stężenie krzyżowe poziomo, należy wprowadzić wartość odsunięcia dla największego elementu. Wymagane odsunięcie to różnica wysokości między IPE200 a IPE300 podzielona przez 2 = 50 mm.
Kierunek stężenia
| Opcja | Opis | ||
|---|---|---|---|
| Kierunek | Umożliwia wybranie kierunku stężenia. |
|
Punkt początkowy elementu głównego jako punkt odniesienia. |
|
|
Punkt końcowy elementu głównego jako punkt odniesienia. | ||
| Obliczenia poziomów | Umożliwia wybranie linii odniesienia używanej do ustalania położenia stężenia, gdy elementy główne nie są równoległe. |
|
Odsunięcie od punktu początkowego w elemencie 1 prostopadłe do linii przechodzącej przez punkty początkowe. |
|
|
Odsunięcie od punktu początkowego w elemencie 1 w kierunku x układu lokalnego. | ||
|
|
Odsunięcie od punktu początkowego w elemencie 2 w kierunku x układu lokalnego. | ||
|
|
Linia odniesienia przechodząca przez punkty początkowe i końcowe elementów głównych; odsunięcie od początku linii odniesienia. | ||
|
|
Odsunięcie od punktu początkowego w elemencie 1 w kierunku z. | ||
|
|
Odsunięcie od punktu początkowego w elemencie 2 w kierunku z. | ||
|
|
Dowolnie zdefiniowane wartości. | ||
Karta Elementy
Na zakładce Elementy można określić właściwości, pozycję stężenia i obrót. Ponadto można zdefiniować wartości podziału i skrócenia stężenia.
| Opcja | Opis | ||
|---|---|---|---|
| Stężenie wiatrowe
|
Umożliwia zdefiniowanie profilu stężenia przez wybranie go z katalogu profili. | ||
| Położenie stężenia w płaszczyźnie |
Umożliwia ustawienie położenia na płaszczyźnie pierwszego i drugiego elementu stężenia. |
||
| Obrót stężenia |
Umożliwia wybranie obrotu pierwszego i drugiego elementu stężenia. Ta opcja jest przydatna, gdy elementy stężenia przecinają się i są połączone na przecięciu. |
||
| Przesunięcie stężenia |
Umożliwia wybranie odsunięcia pierwszego i drugiego elementu stężenia od punktów odniesienia. Ta opcja jest przydatna, gdy elementy stężenia są ustawione w taki sposób, że pierwsze stężenie biegnie wzdłuż drugiego stężenia. Zazwyczaj pierwszy element stężenia ma ustawienie Z przodu, a drugi Z tyłu. |
||
| Podział stężenia diagonalnego |
Umożliwia wybranie, czy elementy stężenia diagonalnego są rozdzielone, czy połączone za pomocą komponentu. Należy zdefiniować komponent łączący na zakładce Połączenia, wprowadzając numer komponentu w polu Połącz przekątne połączeniem nr. |
Stężenie nie jest rozdzielone. Dopuszczalny komponent do łączenia stężenia diagonalnego: Oparcie (30). |
|
|
Pierwszy element stężenia diagonalnego jest rozdzielony. Dopuszczalny komponent do łączenia stężenia diagonalnego: Przykręcana blacha węzłowa (11). |
|
||
|
Drugi element stężenia diagonalnego jest rozdzielony. Dopuszczalny komponent do łączenia stężenia diagonalnego: Przykręcana blacha węzłowa (11). |
|
||
|
Obydwa elementy stężenia diagonalnego są rozdzielone. Dopuszczalny komponent do łączenia stężenia diagonalnego: Węzeł centralny (169). |
|
||
| Łączenie stężeń krzyżowych |
Umożliwia wybranie, czy blachy węzłowe dwóch krzyży stężenia umieszczone jedna nad drugą są połączone. Należy zdefiniować komponent łączący na zakładce Połączenia, wprowadzając numer komponentu w polu Numer połączenia. |
Stężenia krzyżowe są połączone za pomocą połączenia węzłowego. Dopuszczalny komponent do łączenia stężenia diagonalnego: Przykręcana blacha węzłowa (11). |
|
|
Stężenia krzyżowe nie są połączone. Dla każdego stężenia diagonalnego tworzone jest oddzielne połączenie. Dopuszczalny komponent do łączenia stężenia diagonalnego: Przykręcana blacha węzłowa (11). |
|
||
| Odległość między stężeniami |
Umożliwia zdefiniowanie odległości między elementami stężenia. Jeśli elementy stężenia przecinają się, wartość ta zazwyczaj definiuje grubość blachy węzłowej. |
||
| Skrócenie stężeń |
Umożliwia zdefiniowanie jak bardzo stężenia są skracane. Wprowadzona wartość jest zapisywana w zdefiniowanych przez użytkownika atrybutach stężenia. Wartość jest używana na rysunkach. |
||
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Klasa |
Numer klasy elementu. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Karta Pręt ściskany
Zakładka Pręt ściskany umożliwia określenie pręta ściskanego.
| Opcja | Opis |
|---|---|
| Pręt ściskany |
Umożliwia zdefiniowanie grubości, szerokości i wysokości pręta ściskanego. |
| Wytwórz pręt | Umożliwia wybranie, czy tworzony jest pręt ściskany.
Można zdefiniować maksymalnie trzy pręty ściskane. |
| Odchylenia Y
Odchylenia X |

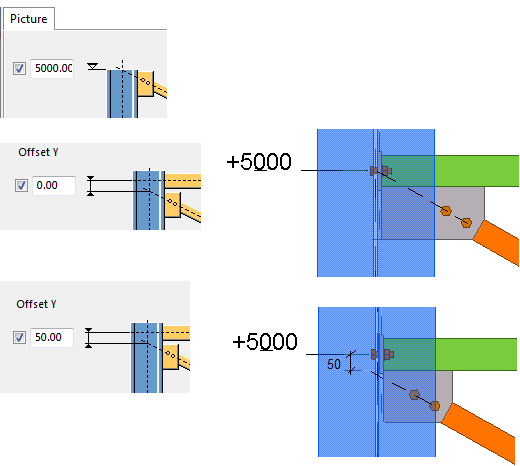

Umożliwiają zdefiniowanie odsunięcia poziomego i odsunięcia pionowego stężenia. Odniesieniem jest poziom zdefiniowany na zakładce Obraz. Przykład:
|
|
Pozycja w płaszczyźnie Obrót Pozycja na głębokość |
Umożliwiają wybranie orientacji prętów ściskanych. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Klasa |
Numer klasy elementu. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Karta Połączenia
Na zakładce Połączenia można zdefiniować komponenty używane do łączenia elementów głównych z elementami stężenia diagonalnego i prętami ściskanymi.
| Opcja | Opis |
|---|---|
| Tworzenie połączeń |
Umożliwia wybranie, czy między elementami stężenia tworzone są połączenia. Nie: tworzone są tylko elementy stężenia. Tak: między elementami stężenia dodawane są komponenty. |
|
Połącz z |
Umożliwia wybranie, czy elementy stężenia są łączone z elementami głównymi, czy z prętami ściskanymi. Przykład:
|
|
Numer połączenia Połącz przekątne połączeniem nr Numer połączenia użytkownika Kierunek połączenia |
Umożliwia wprowadzenie numeru komponentu używanego do łączenia stężenia, skrzyżowania stężenia diagonalnego lub pręta ściskanego i numeru aplikacji komponentu. Umożliwia wybranie kierunku połączenia między przekątną stężenia poprzecznego.
|
|
Konfiguracja pliku połączenia |
Ustawienie konfiguracji połączenia. Jeśli na przykład zostanie wprowadzony ciąg CS_M13, oznacza to, że ustawienie o nazwie CS_M13 musi być dostępne dla używanego połączenia. |
|
Pozycja napinacza |
Umożliwia zdefiniowanie pozycji napinacza, jeśli używane jest połączenie Napinacz (7). |
Karta Kier. połączeń

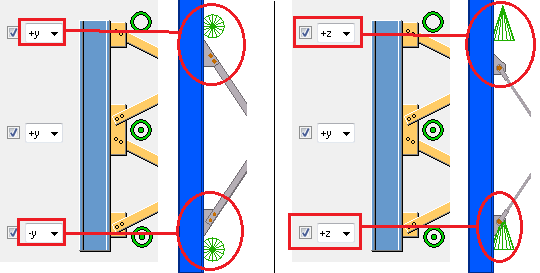

Na zakładce Kierunki połączeń można określić kierunki w górę dla połączeń używanych między elementami głównymi a stężeniem diagonalnym oraz kierunek w górę dla połączeń używanych między elementami głównymi a prętami ściskanymi.
W poniższym przykładzie komponent Oparcie (30) został zdefiniowany jako komponent łączący na zakładce Połączenia:
Karta UDA
Na zakładce UDA można dodać informacje do atrybutów użytkownika elementów.
| Opcja | Opis |
|---|---|
| Element | Umożliwia wybranie elementu, do którego mogą zostać zapisane powiązane informacje. |
| Nazwa UDA | Umożliwia wprowadzenie nazwy atrybutu zdefiniowanego przez użytkownika. |
| Typ | Umożliwia wybranie typu atrybutu UDA. Należy wybrać typ Łańcuch w przypadku tekstu, Liczba całkowita w przypadku liczb, Przestawne w przypadku liczb dziesiętnych i Opcja w celu wybierania elementu z listy. |
| Wartość | Umożliwia wprowadzenie wartości, która jest zapisywana w atrybucie zdefiniowanym przez użytkownika. Należy wprowadzić tekst i/lub liczby w zależności od typu zdefiniowanego atrybutu UDA. |
