张紧装置支撑和压缩钢筋(13)
张紧装置支撑和压缩钢筋(13) 创建穿过两个柱或梁的一个或两个支撑。在主零件之间添加压缩钢筋是可能的。您可以在主零件和交叉支撑之间添加节点，也可以在主零件和压缩钢筋之间添加节点。
由于可以使用张紧装置支撑和压缩钢筋(13) 内的其它组件在零件之间创建节点，该组件具有一个组件层次结构。张紧装置支撑和压缩钢筋(13) 位于组件层次的最高级别（级别 0），节点位于组件层次中的较低级别（级别 1）。
已创建的对象
- 支撑（1 或 2）
- 压缩钢筋（可选）
- 主零件和支撑之间的节点
- 主零件和压缩钢筋之间的节点
- 交叉支撑中的节点
用于
| 情形 | 描述 |
|---|---|
|
|

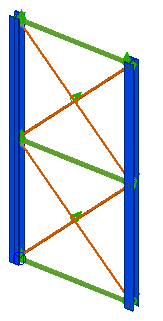

具有节点的两个交叉支撑和三个压缩钢筋。 |
|
|

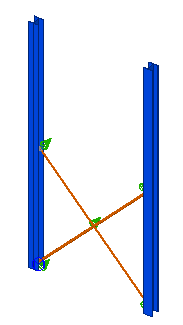

具有节点的一个支撑。 |
|
|

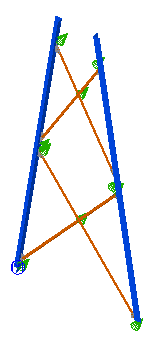

锥形主零件（主结构）和具有节点的两个交叉支撑。 |
选择顺序
- 选择第一个主零件（柱或梁）。
- 选择第二个主零件（柱或梁）。
选择次零件后自动创建该组件。
图片选项卡
使用图片选项卡可控制支撑标高。

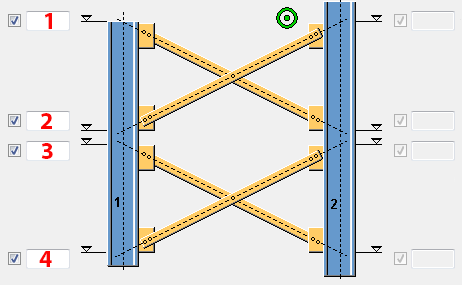

支撑标高
| 描述 | |
|---|---|
| 1 | 上部支撑的顶面标高。 如果没有输入值，则不会创建顶部支撑。 |
| 2 | 上部支撑的底面标高。 如果没有输入值，则不会创建顶部支撑。 |
| 3 | 下部支撑的顶面标高。 |
| 4 | 下部支撑的底面标高。 |

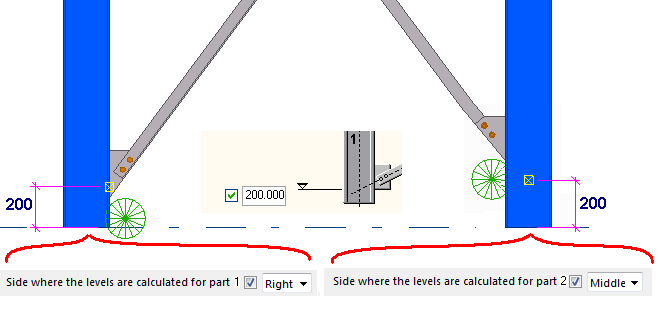

支撑参考
为两个主零件定义支撑标高的参考。参考可设置为水平和垂直方向。
例如：
支撑偏移
定义垂直于支撑的偏移。通过在 x、y 或 z 方向中输入值，可以移动创建的板或零件。

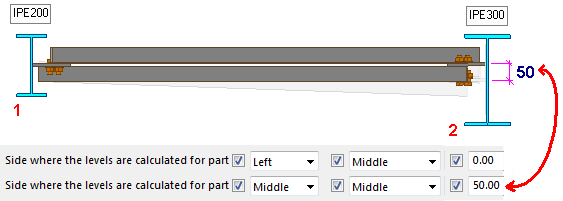

在下面的示例中，主零件有不相等的尺寸，并且参考设置为中间。要在水平方向创建交叉支撑，必须为最大零件输入偏移。需要的偏移是 IPE200 和 IPE300 之间的高度差除以 2，也就是 50mm。
支撑方向
| 选项 | 描述 | ||
|---|---|---|---|
| 方向 | 选择支撑的方向。 |
|
主零件的起点作为参考点。 |
|
|
主零件的终点作为参考点。 | ||
| 计算标高 | 选择当主零件不平行时用于定位支撑的参考线。 |
|
与零件 1 中起点的偏移量，垂直于通过起点的线。 |
|
|
在局部 x 方向，与零件 1 中起点的偏移量。 | ||
|
|
在局部 x 方向，与零件 2 中起点的偏移量。 | ||
|
|
通过主零件的起点和终点的参考线，与参考线的起点之间的偏移。 | ||
|
|
在 z 方向，与零件 1 中起点的偏移量。 | ||
|
|
在 z 方向，与零件 2 中起点的偏移量。 | ||
|
|
自由定义的值。 | ||
零件选项卡
使用零件选项卡控制属性、支撑位置和旋转。此外，您可以定义支撑拆分和缩短的值。
| 选项 | 描述 | ||
|---|---|---|---|
| 抗风支撑
|
通过从型材目录中进行选择来定义支撑截面。 | ||
| 平面上的抗风支撑位置 |
在第一和第二支撑元素的平面中设置位置。 |
||
| 抗风支撑旋转 |
选择第一和第二支撑元素的旋转。 当支撑元素交叉，并且在交叉中连接时，此选项十分有用。 |
||
| 抗风支撑平移 |
选择第一和第二支撑元素相对于参考点的偏移。 当定位支撑元素以便第一支撑在第二支撑旁边时，此选项很有用。通常，第一支撑元素设置为向前，第二支撑元素设置为向后。 |
||
| 拆分对角支撑 |
选择是拆分对角支撑元素还是利用一个组件进行连接。 通过在用节点编号连接对角支撑框中输入组件编号，定义节点选项卡上的连接组件。 |
支撑不拆分。 连接对角支撑的可能组件：垫座 (30)。 |
|
|
拆分第一个对角支撑元素。 连接对角支撑的可能组件：螺栓连接的节点板(11)。 |
|
||
|
拆分第二个对角支撑元素。 连接对角支撑的可能组件：螺栓连接的节点板(11)。 |
|
||
|
拆分两个对角支撑元素。 连接对角支撑的可能组件：中间节点板 (169)。 |
|
||
| 连接交叉支撑 |
选择两个交叉支撑的节点板相互是否连接。 通过在节点号框中输入组件编号，定义节点选项卡上的连接组件。 |
使用节点板节点连接交叉支撑。 连接对角支撑的可能组件：螺栓连接的节点板(11)。 |
|
|
不连接交叉支撑。为每个对角支撑创建单独的节点。 连接对角支撑的可能组件：螺栓连接的节点板(11)。 |
|
||
| 抗风支撑间距 |
定义支撑元素之间的距离。 如果支撑元素互相交叉，此值通常定义节点板的厚度。 |
||
| 缩短抗风支撑 |
定义支撑的缩短量。 输入的值会被写入支撑的用户定义的属性中。该值用于图纸中。 |
||
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
抛光 |
描述如何处理零件表面。 |
压缩钢筋选项卡
使用压缩钢筋选项卡可定义压缩钢筋属性。
| 选项 | 描述 |
|---|---|
| 压缩钢筋 |
定义压缩钢筋的厚度、宽度和高度。 |
| 创建钢筋 | 选择是否创建压缩钢筋。
您最多可以定义三个压缩钢筋。 |

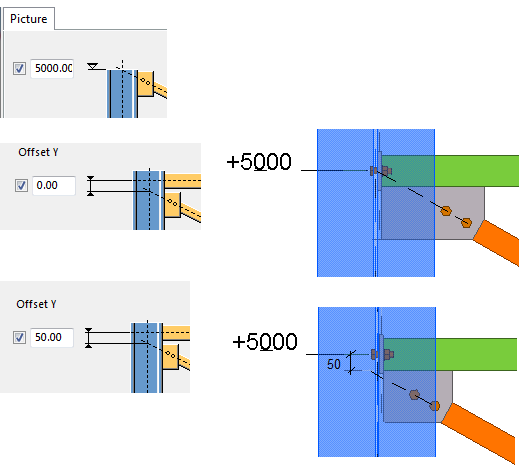

| Y 偏移
X 偏移 |
定义支撑的水平和垂直偏移。 参考是图片选项卡上定义的标高。 例如：
|
|
平面中位置 旋转 深度位置 |
选择压缩钢筋的方向。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
抛光 |
描述如何处理零件表面。 |
节点选项卡
使用节点选项卡可以定义用于连接主零件、对角支撑元素和压缩钢筋的组件。
| 选项 | 描述 |
|---|---|
| 创建节点 |
选择是否在支撑元素之间创建节点。 否：只创建支撑元素。 是：在支撑元素之间添加组件。 |
|

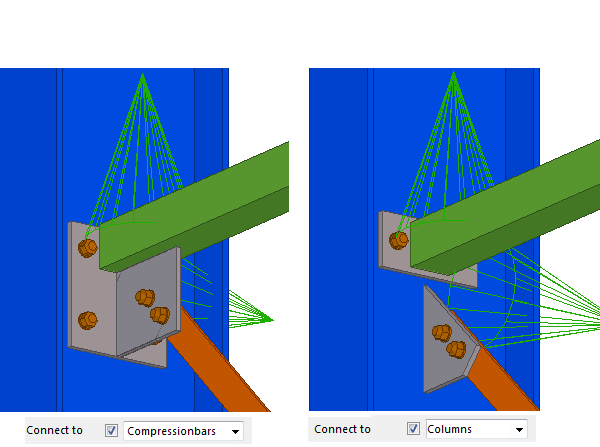

连接到 |
选择支撑元素是连接到主零件还是压缩钢筋。 例如：
|
|
节点号 用节点编号连接对角支撑 用户节点应用编号 节点方向 |
键入用于连接支撑、对角交叉支撑或压缩钢筋的组件编号，以及组件的应用编号。选择对角交叉支撑的节点方向。
|
|
节点配置文件 |
节点的配置设置。 例如，如果键入 CS_M13，则意味着名为 CS_M13 的设置必须可用于已使用的节点。 |
|
张紧装置位置 |
如果使用张紧装置(7) 节点，则定义张紧装置位置。 |
节点方向选项卡

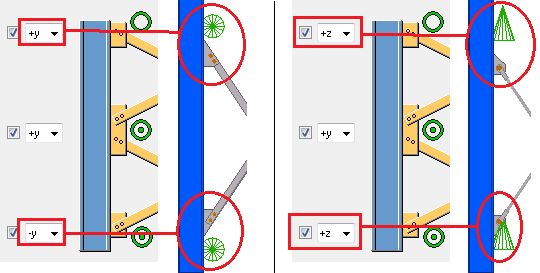

使用节点方向选项卡可控制主零件和对角支撑之间使用的节点的向上方向，以及主零件和压缩钢筋之间使用的节点的向上方向。
在下面的示例中，垫座(30) 已经定义为节点选项卡上的连接组件：
UDA 选项卡
使用 UDA 选项卡可在零件的用户定义的属性 (UDA) 中添加信息。
| 选项 | 描述 |
|---|---|
| 零件 | 选择可以将相关信息保存到哪个零件。 |
| UDA 名称 | 输入用户定义的属性的名称。 |
| 类型 | 选择 UDA 类型。 使用字符串定义文本，整数定义数字，浮点定义带小数的数字，并使用选项选择列表中的项目。 |
| 值 | 输入保存到用户定义的属性的值。根据定义的 UDA 类型使用文本和/或数字。 |
