Arriostramiento tensor y barra compresión (13)

Arriostramiento tensor y barra compresión (13) crea una o dos cruces de arriostramiento entre dos columnas o vigas. Se pueden añadir barras de compresión entre las partes principales. Puede añadir uniones entre las partes principales y las cruces de arriostramiento, y entre las partes principales y las barras de compresión.

Dado que puede utilizar otros componentes dentro de Arriostramiento tensor y barra compresión (13) para crear las uniones entre las partes, el componente tiene una estructura de componentes jerárquica. Arriostramiento tensor y barra compresión (13) está en el nivel más alto de la jerarquía de componentes (nivel 0) y las uniones están en un nivel inferior (nivel 1) de la jerarquía de componentes.

Objetos creados

Arriostramiento (1 o 2)
Barras de compresión (opcionales)
Uniones entre partes principales y arriostramiento
Uniones entre partes principales y barras de compresión
Uniones en cruces de arriostramiento

Usar para


Situación	Descripción

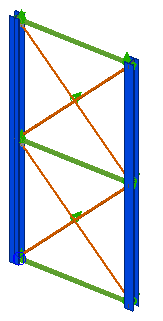

	Dos cruces de arriostramiento y tres barras de compresión con uniones.

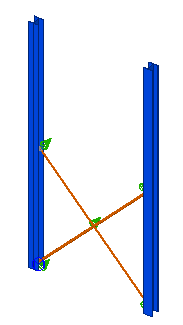

	Un arriostramiento con uniones.

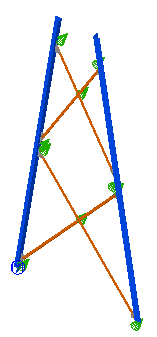

	Partes principales variables (construcción de torre) y dos cruces de arriostramiento con uniones.

Orden de selección

Seleccione la primera parte principal (columna o viga).
Seleccione la segunda parte principal (columna o viga).
El componente se crea automáticamente al seleccionar la parte secundaria.

Pestaña Dibujo

Utilice la pestaña Dibujo para controlar los niveles de arriostramiento.

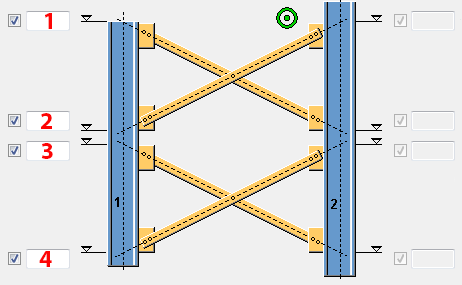

Niveles de arriostramiento


	Descripción
1	Nivel superior del arriostramiento superior. Si no se introduce ningún valor, no se creará el arriostramiento superior.
2	Nivel inferior del arriostramiento superior. Si no se introduce ningún valor, no se creará el arriostramiento superior.
3	Nivel superior del arriostramiento inferior.
4	Nivel inferior del arriostramiento inferior.

Referencia de arriostramiento

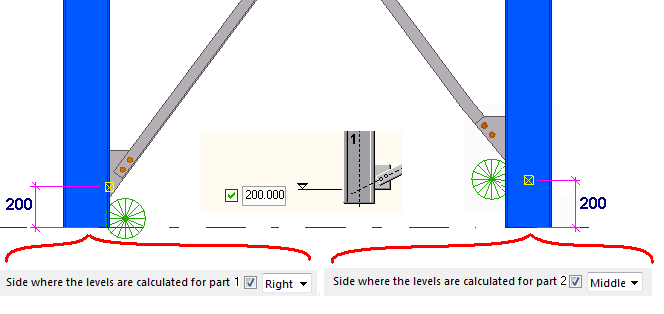

Para las dos partes principales, defina la referencia de los niveles de arriostramiento. La referencia se puede definir para las direcciones horizontal y vertical.

Por ejemplo,

Desplazamiento de arriostramiento

Define el desplazamiento perpendicular al arriostramiento. Puede mover la placa o la parte creada introduciendo un valor en las direcciones X, Y o Z.

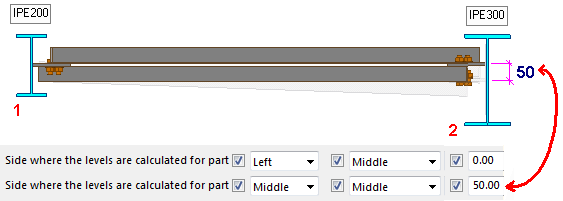

En el siguiente ejemplo, las partes principales tienen dimensiones desiguales y la referencia está definida como Mitad. Para crear las cruces de arriostramiento horizontalmente, se debe introducir un desplazamiento para la parte mayor. El desplazamiento necesario es la diferencia de altura entre IPE200 e IPE300, dividida entre 2 = 50 mm.

Dirección de arriostramiento


Opción	Descripción
Dirección	Seleccione la dirección del arriostramiento.	Punto inicial de la parte principal como punto de referencia.
Dirección	Seleccione la dirección del arriostramiento.	Punto final de la parte principal como punto de referencia.
Cálculo de niveles	Seleccione la línea de referencia utilizada para colocar el arriostramiento cuando las partes principales no son paralelas.	Desplazamiento desde el punto inicial de la parte 1, perpendicular a la línea a través de los puntos iniciales.
		Desplazamiento desde el punto inicial de la parte 1, en la dirección X local.
		Desplazamiento desde el punto inicial de la parte 2, en la dirección X local.
		Línea de referencia a través de los puntos iniciales y finales de las partes principales, desplazamiento desde el inicio de la línea de referencia.
		Desplazamiento desde el punto inicial de la parte 1, en la dirección Z.
		Desplazamiento desde el punto inicial de la parte 2, en la dirección Z.
		Valores definidos libremente.

Pestaña Partes

Utilice la pestaña Partes para controlar las propiedades, la posición de arriostramiento y la rotación. Además, puede definir los valores de división y reducción del arriostramiento.


Opción	Descripción
Arriostramiento	Define el perfil de arriostramiento seleccionándolo en la base de datos de perfiles.
Posición arriostramiento en plano	Defina la posición en plano del primer y segundo elemento de arriostramiento.
Rotación de arriostramiento	Seleccione la rotación del primer y segundo elemento de arriostramiento. Esta opción resulta útil cuando los elementos de arriostramiento se cruzan y se conectan en la intersección.
Traslación de arriostramiento	Seleccione el desplazamiento del primer y el segundo elemento de arriostramiento desde los puntos de referencia. Esta opción resulta útil cuando los elementos de arriostramiento están colocados de modo que el primer arriostramiento está al lado del segundo arriostramiento. Normalmente, el primer elemento de arriostramiento se define como Hacia delante y el segundo elemento de arriostramiento como Hacia atrás.
Dividir el arriostramiento diagonal	Seleccione si los elementos de arriostramiento diagonal se dividen o se conectan con un componente. Defina el componente de unión en la pestaña Uniones introduciendo el número del componente en el cuadro Conectar diagonales con unión número.	El arriostramiento no se divide. Posible componente para conectar el arriostramiento diagonal: Montaje (30).
		Se divide el primer elemento de arriostramiento diagonal. Posible componente para conectar el arriostramiento diagonal: Cartela atornillada (11).
		Se divide el segundo elemento de arriostramiento diagonal. Posible componente para conectar el arriostramiento diagonal: Cartela atornillada (11).
		Se dividen los dos elementos de arriostramiento diagonal. Posible componente para conectar el arriostramiento diagonal: Cartela central (169).
Uniones de cruces de arriostramiento	Seleccione si se conectan las cartelas de dos cruces de arriostramiento una sobre la otra. Defina el componente de unión en la pestaña Uniones introduciendo el número del componente en el cuadro Número unión.	Las cruces de arriostramiento se conectan con una unión de cartela. Posible componente para conectar el arriostramiento diagonal: Cartela atornillada (11).
Uniones de cruces de arriostramiento		Las cruces de arriostramiento no se conectan. Se crea una unión independiente para cada arriostramiento diagonal. Posible componente para conectar el arriostramiento diagonal: Cartela atornillada (11).
Distancia entre arriostramientos	Define la distancia entre los elementos de arriostramiento. Si los elementos de arriostramiento se entrecruzan, este valor define normalmente el espesor de la cartela.
Reducción de los arriostramientos	Define cuánto se acorta el arriostramiento. El valor introducido se escribe en los atributos definidos por el usuario del arriostramiento. El valor se usa en los dibujos.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Pestaña Barra compresión

Utilice la pestaña Barra compresión para definir las propiedades de las barras de compresión.


Opción	Descripción
Barra compresión	Define el espesor, ancho y altura de la barra de compresión.
Crear barra	Seleccione si se crea la barra de compresión. Puede definir hasta tres barras de compresión.

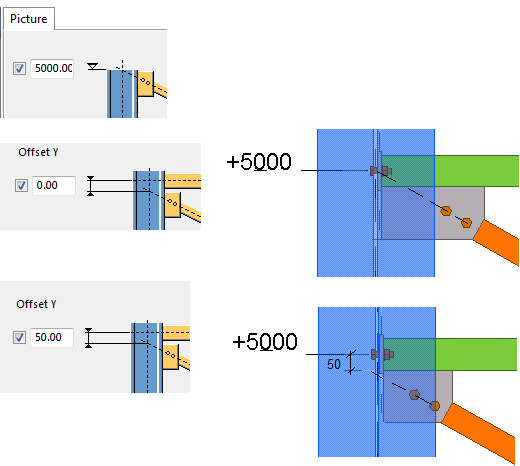

Desplazamientos Y Desplazamientos X	Define el desplazamiento horizontal y vertical del arriostramiento. La referencia está en el nivel definido en la pestaña Dibujo. Por ejemplo,
Posición en el plano Rotación Posición en profundidad	Seleccione la orientación de las barras de compresión.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Pestaña Uniones

Utilice la pestaña Uniones para definir los componentes utilizados para conectar las partes principales y los elementos de arriostramiento diagonal y las barras de compresión.


Opción	Descripción
Crear uniones	Seleccione si se crean uniones entre los elementos de arriostramiento. No: solo se crean los elementos de arriostramiento. Sí: se añaden componentes entre los elementos de arriostramiento.

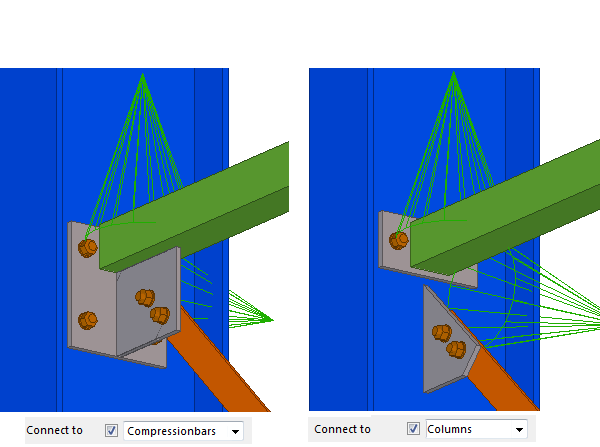

Conectar a	Seleccione si los elementos de arriostramiento se unen a las partes principales o a las barras de compresión. Por ejemplo,
Número unión Conectar diagonales con unión número Número de la aplicación de la unión de usuario Dirección de la unión	Introduzca el número de componente que se utiliza para conectar el arriostramiento, la cruz de arriostramiento diagonal, o la barra de compresión, y el número de aplicación de componente. Seleccione la dirección de unión para la cruz de arriostramiento diagonal. El componente por defecto para el arriostramiento es Cartela atornillada (11). El componente por defecto para la cruz de arriostramiento diagonal es Montaje (30). El componente por defecto para la barra de compresión es Placa de unión (144).
Fichero de configuración de la unión	Configuración de la unión. Por ejemplo, si introduce `CS_M13`, significa que debe estar disponible una configuración denominada `CS_M13` para la unión utilizada.
Posición del tensor	Permite definir la posición del tensor si se utiliza la unión Tensor (7).

Pestaña Dir.uniones

Utilice la pestaña Dir.uniones para controlar las direcciones ascendentes de las uniones utilizadas entre las partes principales y el arriostramiento diagonal, y la dirección ascendente de las uniones utilizadas entre las partes principales y las barras de compresión.

En el ejemplo siguiente, se ha definido Montaje (30) como el componente de unión en la pestaña Uniones:

Pestaña ADU

Utilice la pestaña ADU para añadir información a los atributos definidos por el usuario (ADU) de las partes.


Opción	Descripción
Parte	Seleccione la parte en la que se puede guardar la información relacionada.
Nombre ADU	Introduzca el nombre del atributo definido por el usuario.
Tipo	Seleccione el tipo de ADU. Use Texto para texto, Entero para números, Flotante para números con decimales y Opción para seleccionar un elemento en una lista.
Valor	Introduzca el valor que se guarda en el atributo definido por el usuario. Use texto y/o números, según el tipo de ADU definido.
