Tensioner brace and compression bar (13)
Tensioner brace and compression bar (13)는 기둥 또는 보 2개 사이에 브레이스 교차 1~2개를 생성합니다. 메인 부재 사이에 압축 철근을 추가할 수 있습니다. 메인 부재와 브레이스 교차 사이, 메인 부재와 압축 철근 사이에 접합부를 추가할 수 있습니다.
Tensioner brace and compression bar (13) 내부의 다른 컴포넌트를 사용하여 부재 사이의 접합부를 생성할 수 있기 때문에 컴포넌트가 계층적 컴포넌트 구조를 갖습니다. Tensioner brace and compression bar (13)는 컴포넌트 계층에서 최상위 레벨(레벨 0)에 있고, 접합부는 컴포넌트 계층에서 그보다 낮은 레벨(레벨 1)에 있습니다.
생성된 객체
- 브레이스(1 또는 2)
- 압축 철근(옵션)
- 메인 부재와 브레이스 간 접합
- 메인 부재와 압축 철근 간 접합
- 브레이스 교차의 접합부
용도
| 문제 | 설명 |
|---|---|
|
|

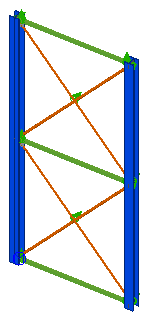

브레이스 2개 및 접합부를 포함한 압축 철근 3개. |
|
|

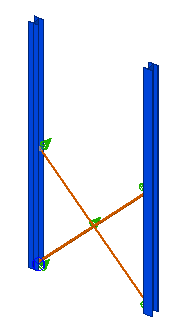

접합부를 포함한 브레이스 1개. |
|
|

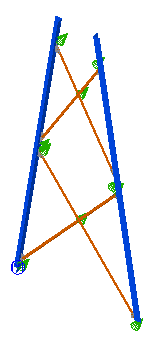

테이퍼 메인 부재(마스트 시공) 및 접합부가 있는 브레이스 교차 2개. |
선택 순서
- 첫 번째 메인 부재(기둥 또는 보)를 선택합니다.
- 두 번째 메인 부재(기둥 또는 보)를 선택합니다.
보조 부재를 선택하면 컴포넌트가 자동 생성됩니다.
그림 탭
그림 탭을 사용하여 브레이스 레벨을 제어합니다.
브레이스 레벨
| 설명 | |
|---|---|
| 1 | 상부 브레이스의 상단 레벨. 값을 입력하지 않으면 상단 브레이스가 생성되지 않습니다. |
| 2 | 상부 브레이스의 하단 레벨. 값을 입력하지 않으면 상단 브레이스가 생성되지 않습니다. |
| 3 | 하부 브레이스의 상단 레벨. |
| 4 | 하부 브레이스의 하단 레벨. |
브레이스 기준

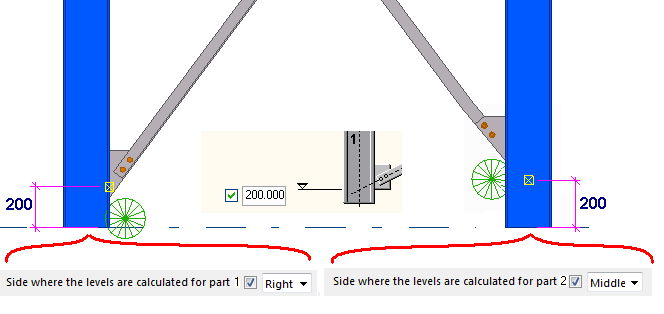

두 메인 부재에서 브레이스 레벨의 기준을 정의합니다. 기준은 수평 및 수직 방향 모두 설정할 수 있습니다.
예제:
브레이스 오프셋
브레이스와 직각인 오프셋을 정의합니다. 생성한 플레이트 또는 부재를 x-, y, 또는 z-방향으로 값을 입력하여 이동시킬 수 있습니다.

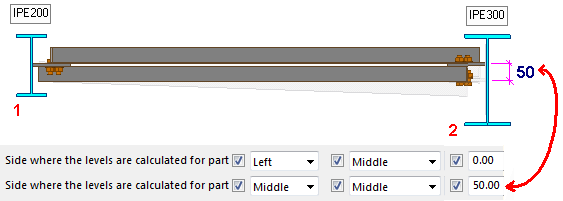

아래 예에서는 메인 부재의 치수가 같지 않으며 기준이 중간으로 설정됩니다. 수평으로 브레이스 교차를 생성하려면 가장 큰 부재에 대한 오프셋을 입력해야 합니다. 필요한 오프셋은 IPE200 및 IPE300 사이의 높이 차이이며 2 = 50mm로 나뉩니다.
브레이스 방향
| 옵션 | 설명 | ||
|---|---|---|---|
| 방향 | 브레이스의 방향을 선택합니다. |
|
메인 부재의 시작점이 기준점입니다. |
|
|
메인 부재의 끝점이 기준점입니다. | ||
| 레벨 계산 | 메인 부재가 평행하지 않을 때 브레이스 위치를 조절하는 데 사용되는 기준선을 선택합니다. |
|
부재 1의 시작점부터 시작점을 통한 선까지 직각인 오프셋. |
|
|
부재 1의 시작점에서 로컬 x 방향으로 오프셋. | ||
|
|
부재 2의 시작점에서 로컬 x 방향으로 오프셋. | ||
|
|
메인 부재의 시작점과 끝점을 통한 기준선, 해당 기준선의 시작점에서 오프셋. | ||
|
|
부재 1의 시작점에서 z 방향으로 오프셋. | ||
|
|
부재 2의 시작점에서 z 방향으로 오프셋. | ||
|
|
자유롭게 정의된 값. | ||
부재 탭
부재 탭을 사용하여 속성, 브레이스 위치 및 회전을 제어합니다. 또한 브레이스 분할과 단축 값을 정의할 수도 있습니다.
| 옵션 | 설명 | ||
|---|---|---|---|
| 윈드 브레이스
|
프로파일 카탈로그에서 선택하여 브레이스 프로파일을 정의합니다. | ||
| 평면에서 윈드 브레이스 위치 |
첫 번째와 두 번째 브레이스 요소에 대한 평면의 위치를 설정합니다. |
||
| 윈드 브레이스 회전 |
첫 번째와 두 번째 브레이스 요소의 회전을 선택합니다. 이 옵션은 브레이스 요소가 서로 교차하여 접합될 때 유용합니다. |
||
| 윈드 브레이스 이동 |
기준점에서 첫 번째와 두 번째 브레이스 요소의 오프셋을 선택합니다. 이 옵션은 첫 번째 브레이스가 두 번째 브레이스와 나란하도록 브레이스 요소를 배치할 때 유용합니다. 일반적으로 첫 번째 브레이스 요소는 앞으로, 그리고 두 번째 브레이스 요소는 뒤로로 설정됩니다. |
||
| 대각선 브레이스 분할 |
대각선 브레이스 요소의 분할 여부나 컴포넌트와의 접합 여부를 선택합니다. 접합부 탭에서 접합부 번호로 대각선 접합 상자에 컴포넌트 번호를 입력하여 접합할 컴포넌트를 정의합니다. |
브레이스가 분할되지 않습니다. 대각선 브레이스를 접합할 수 있는 컴포넌트: Seating (30). |
|
|
첫 번째 대각선 브레이스 요소가 분할됩니다. 대각선 브레이스를 접합할 수 있는 컴포넌트: Bolted gusset (11). |
|
||
|
두 번째 대각선 브레이스 요소가 분할됩니다. 대각선 브레이스를 접합할 수 있는 컴포넌트: Bolted gusset (11). |
|
||
|
두 대각선 브레이스 요소가 모두 분할됩니다. 대각선 브레이스를 접합할 수 있는 컴포넌트: Central gusset (169). |
|
||
| 브레이스 교차 접합 |
위에서 브레이스 교차 2개의 거셋 플레이트 접합 여부를 선택합니다. 접합부 탭에서 접합부 번호 상자에 컴포넌트 번호를 입력하여 접합할 컴포넌트를 정의합니다. |
브레이스 교차가 거셋 접합부를 통해 접합됩니다. 대각선 브레이스를 접합할 수 있는 컴포넌트: Bolted gusset (11). |
|
|
브레이스 교차가 접합되지 않습니다. 각 대각선 브레이스마다 별도의 접합부가 생성됩니다. 대각선 브레이스를 접합할 수 있는 컴포넌트: Bolted gusset (11). |
|
||
| 윈드 브레이스 사이의 거리 |
브레이스 요소 간 거리를 정의합니다. 브레이스 요소가 서로 교차하는 경우에는 일반적으로 이 값이 거셋 플레이트 두께를 정의합니다. |
||
| 윈드 브레이스 단축 |
브레이스의 단축 정도를 정의합니다. 입력한 값이 브레이스의 사용자 정의 속성에 작성됩니다. 이 값은 도면에 사용됩니다. |
||
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
클래스 |
부재 클래스 번호. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
압축 철근 탭
압축 철근 탭을 사용하여 압축 철근 속성을 정의합니다.
| 옵션 | 설명 |
|---|---|
| 압축 철근 |
압축 철근 두께, 너비 및 높이를 정의합니다. |
| 철근 생성 | 압축 철근 생성 여부를 선택합니다.
최대 3개의 압축 철근을 정의할 수 있습니다. |
| Y 오프셋
X 오프셋 |

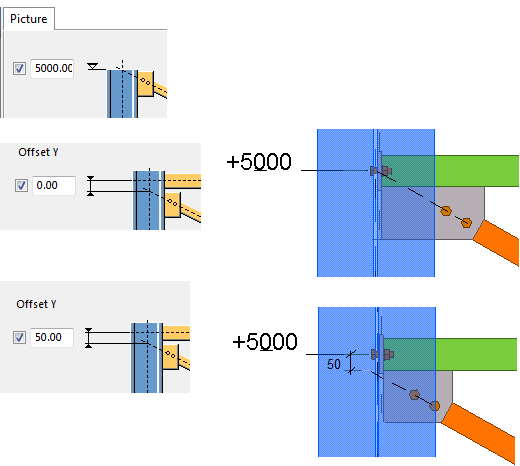

브레이스의 수평 및 수직 오프셋을 정의합니다. 기준은 그림 탭에 정의된 레벨입니다. 예제:
|
|
평면에서의 위치 회전 깊이에서의 위치 |
압축 철근의 방향을 선택합니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
클래스 |
부재 클래스 번호. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
접합부 탭
접합부 탭을 사용하여 메인 부재와 대각선 브레이스 요소 및 압축 철근을 연결하는 데 사용할 컴포넌트를 정의합니다.
| 옵션 | 설명 |
|---|---|
| 접합부 생성 |
브레이스 요소 사이의 접합부 생성 여부를 선택합니다. 아니오: 브레이스 요소만 생성됩니다. 예: 브레이스 요소 사이에 컴포넌트가 추가됩니다. |
|
접합 대상 |

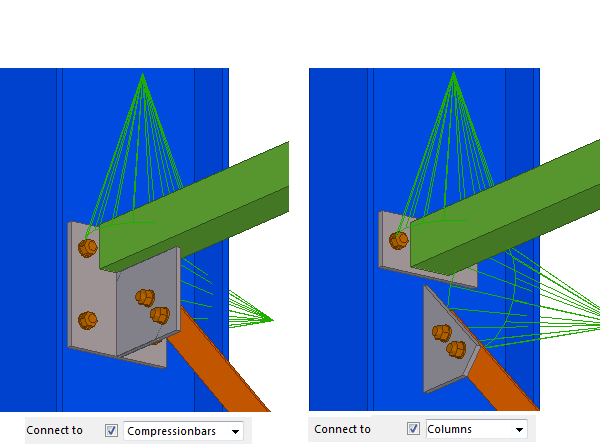

브레이스 요소를 메인 부재 또는 압축 철근에 연결할지 여부를 선택합니다. 예제:
|
|
접합부 번호 접합부 번호로 대각선 접합 사용자 접합 응용 프로그램 번호 접합 방향 |
브레이스, 대각선 브레이스 교차 또는 압축 철근을 연결하는 데 사용할 컴포넌트 번호 및 컴포넌트 응용 프로그램 번호를 입력합니다. 대각선 브레이스 교차의 접합 방향을 선택합니다.
|
|
접합부의 구성 파일 |
접합부의 구성 설정. 예를 들어 CS_M13을 입력한 경우 사용된 접합부에 CS_M13이라는 이름의 설정을 사용할 수 있어야 한다는 것을 의미합니다. |
|
인장재 위치 |
Tensioner (7) 접합부를 사용하는 경우 인장재 위치를 정의합니다. |
접합 방향 탭

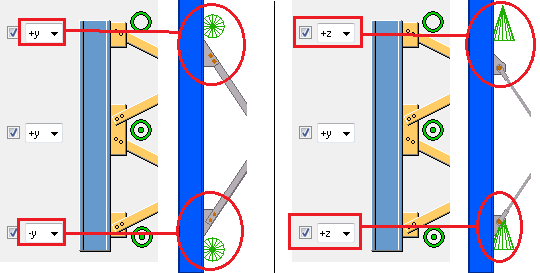

접합 방향 탭을 사용하여 메인 부재와 대각선 브레이스 사이에 사용되는 접합의 위쪽 방향과 메인 부재 및 압축 철근 사이에서 사용되는 접합의 위쪽 방향을 제어합니다.
아래 예에서는 Seating (30)이 접합부 탭에서 접합 컴포넌트로 정의되었습니다.
UDA 탭
UDA 탭을 사용하여 부재의 사용자 정의 속성(UDA)에 정보를 추가합니다.
| 옵션 | 설명 |
|---|---|
| 부재 | 관련 정보를 어떤 부재에 저장할 수 있는지 선택합니다. |
| UDA 이름 | 사용자 정의 속성 이름을 입력합니다. |
| 유형 | UDA 유형을 선택합니다. 텍스트일 때는 문자열을, 숫자일 때는 정수를, 소수일 때는 플로트를, 그리고 목록 항목을 선택할 때는 옵션을 사용합니다. |
| 값 | 사용자 정의 속성에 저장되는 값을 입력합니다. 정의한 UDA 유형에 따라 텍스트 및/또는 숫자를 사용합니다. |
