Abwicklung erzeugen (21)
Mit Abwicklung erzeugen (21) werden geschweißte Bleche abgewickelt. Die abgewickelten Bleche werden an dem von Ihnen angegebenen Ort erstellt. Verwenden Sie Abwicklung erzeugen (21), um die Dreiecksbleche abzuwickeln, die beispielsweise mit Dreieck Generierung (19) erzeugt wurden. Sie können auch Zusammenbauzeichnungen anhand der abgewickelten Bleche erstellen.
Erzeugte Objekte
-
Abgewickelte Bleche
Verwendung
Situation |
Beschreibung |
---|---|
|
Abgewickelte Dreiecksbleche |
Einschränkungen
-
Abwicklung erzeugen (21) funktioniert nur bei Konturblechen. Verwenden Sie Abwicklung erzeugen (21) nicht, um Träger oder Polyträger abzuwickeln.
-
Es wird empfohlen, dass Sie für alle Bleche dieselben Lage-in-der-Tiefe-Einstellungen verwenden.
-
In einigen Fällen können beim Erzeugen von Abwicklungen mit Löchern Fehler auftreten. Sie können Kanten nicht verfeinern auf der Registerkarte Großes Blech verwenden, um dies zu verhindern.
-
Abwicklung erzeugen (21) bewahrt Antimaterial-Schnitte, Linienschnitte und Schrauben. Eckschnitte werden nicht bewahrt.
-
Die Bleche sollten lückenlos nebeneinander liegen.
-
Die Bleche müssen nebeneinander verschweißt werden. Schweißnähte müssen größer als 0 sein.
Wenn die Schweißgröße zwischen den dreieckigen Blechen auf 0.0 gesetzt ist, wird mit Abwicklung erzeugen (21) nur ein dreieckiges Blech abgewickelt, und nicht alle dreieckigen Schweißbleche.
Bei Bedarf können Sie mithilfe der Schweißnahtgrößen Unterbrechungen in der abgewickelten Form erstellen. Wenn die Standard-Schweißnahtgröße zum Beispiel 5.0 ist, eine Schweißnaht jedoch die Größe 0.0 erhält, wird an dem abgewickelten Blech eine Unterbrechung erstellt.
Option |
Beschreibung |
---|---|
1 |
Abgewickelte Form |
2 |
Abgewickelte Form |
Auswahlreihenfolge
-
Wählen Sie einen Ort für das abgewickelte Blech aus.
-
Wählen Sie ein Dreieck-Blech aus.
Das abgewickelte Blech wird an dem von Ihnen angegebenen Ort abgewickelt.
Registerkarte Bleche
Verwenden Sie die Registerkarte Bleche, um die Dicke des abgewickelten Blechs zu definieren und festzulegen, ob die Eigenschaften der dreieckigen Bleche im abgewickelten Blech verwendet werden.
Option |
Beschreibung |
---|---|
Ersetzen |
Dicke des abgewickelten Blechs. Wenn Sie keinen Wert eingeben, wird die Dicke der Dreiecksbleche verwendet. |
Option |
Beschreibung |
Standard |
---|---|---|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
Klasse |
Teil-Klassennummer. |
Option | Beschreibung |
---|---|
Null-Schweißung |
Wählen Sie aus, ob Bleche ignoriert werden sollen, die durch Null-Schweißnähte verbunden sind. |
Abwicklung anhand |
Wählen Sie aus, wie die Bleche abgewickelt werden sollen:
|
Profil |
Aktivieren Sie die zweite Spalte der Kontrollkästchen, wenn Sie die Eigenschaften der Dreieck-Bleche im abgewickelten Blech verwenden möchten. Wenn Sie ein mit Rechteck nach Kreis (17) erzeugtes Blech abwickeln und die in Rechteck nach Kreis (17) festgelegten Montageteil-Positionsnummern beibehalten möchten, deaktivieren Sie das zweite Kontrollkästchen neben der Option Profil. |
Name |
|
Material |
|
Klasse |
Registerkarte Großes Blech
Definieren Sie auf der Registerkarte Großes Blech Typ und Genauigkeit des abgewickelten Blechs.
Option | Beschreibung |
---|---|
Vereinigungspunkt |
Definieren Sie die Genauigkeit des abgewickelten Blechs, indem Sie Punkte hinzufügen oder entfernen. Geben Sie an, ob die Punkte des resultierenden abgewickelten Blechs zusammengeführt werden sollen. |
Vereinigungsgrenze |
Definieren Sie die Vereinigungsgrenze, wenn Sie Punkte zusammenführen möchten. Punkte, die näher beieinander liegen als der definierte Grenzwert, werden zusammengeführt.
|
Anbauen mit |
Geben Sie an, wie die endgültigen Bleche verbunden werden. |
Typ und Versatz für das abgewickelte Blech
Option |
Beschreibung |
---|---|
Typ |
Ein Blech
Es wird ein Blech erstellt.
|
Bleche Bleche werden zusammengeschweißt.
|
|
Beide Es werden ein Blech und ein Blech mit Schweißnähten erstellt.
Wenn Sie Beide auswählen, können Sie den Abstand zwischen den Blechen mithilfe der Option Versatz definieren. |
Versatz
Definieren Sie den Abstand zwischen den abgewickelten Blechen.
Kanten nicht verfeinern
Diese Option verhindert Fehler, die gelegentlich auftreten können, wenn komplexe Oberflächen mit Löchern abgewickelt werden.
Registerkarte Parameter
Auf der Registerkarte Parameter legen Sie den Gabeltext für Schweißnähte in einer Zusammenbauzeichnung fest.
Text in Zeichnungen
Option |
Beschreibung |
---|---|
Präfix |
Erster Teil des Texts, der in einer Zusammenbauzeichnung angezeigt wird, zum Beispiel Winkel =. |
Format |
Format, in dem die Größe der Abwicklung angezeigt wird. |
Suffix |
Letzter Teil des Texts, der in einer Zusammenbauzeichnung angezeigt wird, zum Beispiel Grad. |
Registerkarte BDA
Verwenden Sie die Registerkarte BDA, um die ursprüngliche Positionierung und die benutzerdefinierten Attribute (BDAs) der ursprünglichen Bleche in das abgewickelte Blech zu kopieren.
Option | Beschreibung |
---|---|
Folgende Parameter festlegen |
Kopieren Sie die Eigenschaften der ursprünglichen Bleche in die BDAs des abgewickelten Blechs. Geben Sie den Namen des BDAs für jede Eigenschaft ein, die Sie kopieren möchten. |
Folgende BDA kopieren |
Definieren Sie, welche BDA immer aus den ursprünglichen Blechen in das abgewickelte Blech kopiert werden. |
Registerkarte Umgebendes Rechteck
Verwenden Sie die Registerkarte Umgebendes Rechteck, um die Länge und Breite des kleinsten Rechtecks um den abgewickelten Bereich oder das große Blech zu berechnen.

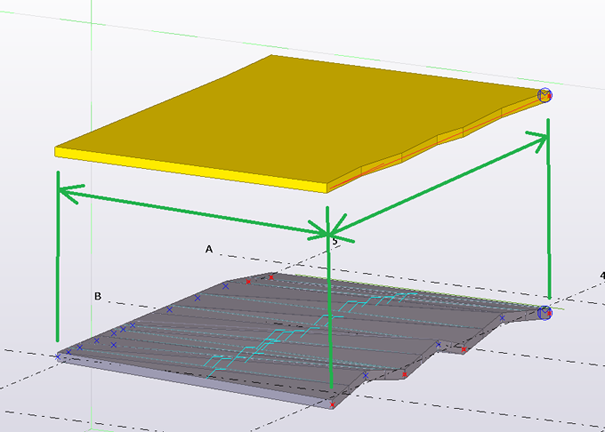

Das folgende Beispielbild zeigt die Maße als grüne Pfeile.
Option | Beschreibung |
---|---|
Umgebendes Rechteck berechnen |
Wählen Sie eine der folgenden Optionen:
|
BDA zum Setzen der Länge BDA zum Setzen der Breite |
Geben Sie die benutzerdefinierten Attribute (BDA) für die Länge und Breite ein, die im umgebenden Rechteck verwendet werden. Die berechnete Länge und Breite können nicht gespeichert werden, wenn Sie keine BDA eingeben. Beachten Sie, dass Sie beide BDA eingeben müssen, um die berechneten Abmessungen zu speichern. |

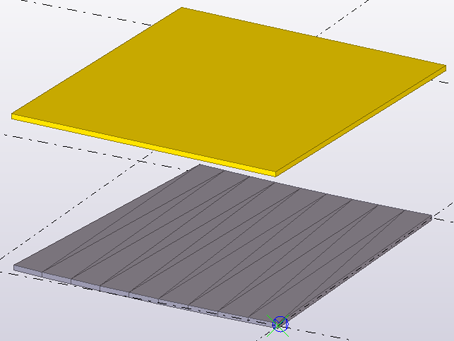

Rechteckiges Blech |
Das rechteckige Blech hat dieselbe Dicke, Teilpositionsnummer, Klasse, dasselbe Material und denselben Namen wie das abgewickelte Blech. Definieren Sie die BDA für das Blech auf der Registerkarte BDA. |
Versatz |
Definieren Sie den lotrechten Versatz zum abgewickelten Blech. Standardmäßig beträgt der Versatz 0. |
Eigenschaften des rechteckigen Blechs
Option |
Beschreibung |
Standard |
---|---|---|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
|
Klasse |
Teil-Klassennummer. |
