选择要编辑的模型视图

要在打开了整体布置图的情况下同时编辑模型，请选择要编辑的模型视图。您可以在功能区的窗口选项卡上、模型视图侧窗体中或者模型中（如果打开了多个模型视图）中选择模型视图。

在功能区的窗口选项卡上，您可以选择垂直或水平平铺 Tekla Structures 窗口，以便同时显示模型和图纸。当同时打开了模型视图和图纸时，如果在模型和图纸之间切换，功能区、属性窗体和工具栏会根据当前选择的模式发生更改。

您可以使用不同的停靠区域，在 Tekla Structures 窗口中定位和排列模型视图和图纸视图。有关更多信息，请参见在 Tekla Structures 窗口中定位和排列模型视图和图纸

如果您希望禁止在打开了整体布置图的情况下同时编辑模型，可以将新的 XS_ENABLE_MODEL_EDITING_IN_GA 高级选项设置为 FALSE。此高级选项的默认值为 TRUE。

模型与图纸之间的自动选择

当同时在图纸和模型中进行操作时，您需要知道您所做的选择和更改会影响哪些对象，以确保您处理的对象正确无误。图纸与模型对象之间的自动选择功能让您能够轻松跟踪设计流程，并轻松在模型和图纸中找到相应对象。您可以选择单个或多个对象，也可以使用区域选择功能。

要在模型或图纸中切换到所需视图，请在视图中单击鼠标中键，或者从窗口菜单上的列表中选择相应视图。这样，当在模型与图纸之间切换时，所选对象会保持选中状态。如果您在视图本身中单击鼠标左键，则会选中视图并取消选择原来的所选对象。

在图纸中选择

当在图纸中选择了某个对象时，该对象在模型中会高亮显示。当切换到模型时，高亮显示的对象会被选中。如果打开了多个模型视图，在图纸中选择的对象会在所有模型视图中被选中。

在模型中选择

当在模型中选择了某个对象时，该对象在图纸中会高亮显示。当切换回图纸时，高亮显示的对象会被选中。如果对象显示在同一图纸的多个视图中，则该对象会在所有图纸视图中被选中。

高亮显示选择

您可以在快速启动中使用高亮显示选择命令来控制自动选择。默认情况下，该命令处于选中状态且自动选择功能已启用。如果您不想使用自动选择功能，请清除高亮显示选择复选框。

从图纸视图创建模型视图

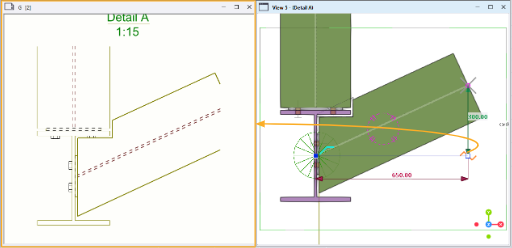

如果您需要与图纸视图完全对应的模型视图，可以从图纸视图创建新的临时模型视图。创建新的模型视图有助于您在模型中定位到正确位置。临时模型视图与图纸视图具有相同的坐标系，以及相同的视图平面、可见对象和视图深度。

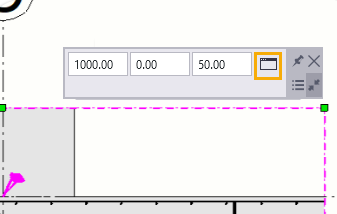

要创建模型视图，请选择图纸视图，右键单击并选择创建所选视图的模型视图命令。您也可以在上下文工具栏中找到该命令：

新模型视图与图纸视图同名。由于该视图为临时视图，因此其名称会显示在 ( ) 括号中。

当关闭临时模型视图时，该视图会被删除。如果您想保留该视图，请重命名视图，或者直接删除视图名称中的括号。您可以在模型视图侧窗体中轻松重命名视图。

图纸视图和模型视图的可见性属性一致

您创建的模型视图使用的视图属性和过滤与图纸视图相同。创建模型视图时，会自动应用对象类型和对象组的可见性属性。如果某个属性在图纸视图属性中未设为可见，则在模型视图属性中同样如此。

限制

• 整体布置图打开时，部分建模命令不可用。例如，您无法执行编号、打开其他模型、使用另存为命令，也无法创建任何类型的其他图纸。Tekla Model Sharing 命令不可用。要使用这些命令，必须关闭图纸。

• 无法在模型和图纸之间选择轴线。

• 整体布置图打开时，模型更改的表现情况可能会受到轻微影响。表现情况取决于包含已修改对象的图纸视图数量，以及图纸视图中需要调整的相关对象的数量。
