Modellansicht zum Bearbeiten auswählen

Um das Modell bei geöffneter Übersichtszeichnung zu bearbeiten, wählen Sie eine Modellansicht aus. Bei mehreren geöffneten Modellansichten kann die Modellansicht im Menüband auf der Registerkarte Fenster, im Seitenbereich Modellansichten oder im Modell ausgewählt werden.

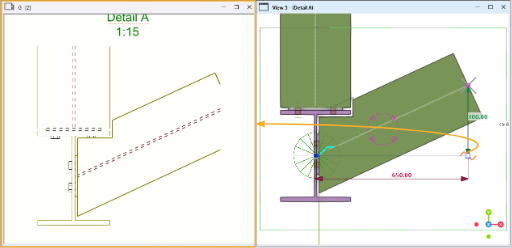

Im Menüband können Sie auf der Registerkarte Fenster das Tekla Structures-Fenster entweder vertikal oder horizontal in Kacheln unterteilen, damit sowohl das Modell als auch die Zeichnung sichtbar sind. Sind sowohl die Modellansicht als auch die Zeichnung geöffnet, werden beim Wechseln zwischen Modell und Zeichnung das Menüband, der Eigenschaftenbereich und die Symbolleisten dem jeweilig gewähltem Modus angepasst.

Die Modell- und Zeichnungsansichten können Sie um das Tekla Structures-Fenster herum mit Hilfe der unterschiedlichen Andockbereiche in Position bringen und anordnen. Weitere Informationen finden Sie unter Modellansichten und Zeichnungen im Tekla Structures-Fenster platzieren und anordnen.

Wenn das Modells bei geöffneter Übersichtszeichnung nicht bearbeitet werden soll, können Sie die neue erweiterte Option XS_ENABLE_MODEL_EDITING_IN_GA auf FALSE einstellen. Standardmäßig ist die erweiterte Option auf TRUE eingestellt.

Automatische Auswahlübernahme bei Wechseln zwischen Modell und Zeichnung

Werden Zeichnung und Modell gleichzeitig bearbeitet, müssen Sie stets vor Augen haben, welche Objekte ausgewählt und von Änderungen betroffen sind, damit Sie auch wirklich die richtigen Objekte bearbeiten. Dank der automatische Auswahlübernahme beim Wechsel zwischen Zeichnungs- und Modellobjekten können Sie problemlos den Entwurfsprozess nachverfolgen und die Objekte im Modell und in der Zeichnung finden. Einzelne oder mehrere Objekte können einzeln oder per Bereichsauswahl ausgewählt werden.

Zum Wechseln zwischen Modell- und Zeichnungsansichten drücken Sie innerhalb der Ansicht die mittlere Maustaste oder wählen diese aus der Liste des Menüs Fenster aus. Auf diese Weise bleibt Ihre Objektauswahl beim Wechsel zwischen Modell und Zeichnung bestehen. Durch Drücken der linken Maustaste innerhalb der Ansicht wird zwar die Ansicht ausgewählt, die getroffene Objektauswahl jedoch nicht übernommen.

Auswahl in der Zeichnung

Ein in der Zeichnung ausgewählte Objekt wird im Modell hervorgehoben. Wenn Sie zum Modell wechseln, ist das hervorgehobene Objekt dort ausgewählt. Bei mehreren geöffneten Modellansichten wird das in der Zeichnung ausgewählte Objekt auch in allen Modellansichten ausgewählt.

Auswahl im Modell

Ein im Modell ausgewähltes Objekt wird in der Zeichnung hervorgehoben. Wenn Sie zur Zeichnung wechseln, ist das hervorgehobene Objekt dort ausgewählt. Wird das Objekt innerhalb der Zeichnung in mehreren Ansichten eingeblendet, wird das Objekt in allen Zeichnungsansichten ausgewählt.

Ausgewählte hervorheben

Die automatische Auswahlübernahme wird über den Ausgewählte hervorheben Befehl Schnellstart bestimmt. Standardmäßig ist der Befehl ausgewählt und die automatische Auswahlübernahme aktiviert. Wenn Sie die automatische Auswahlübernahme nicht nutzen möchten, deaktivieren Sie das Kontrollkästchen Ausgewählte hervorheben.

Modellansicht anhand einer Zeichnungsansicht erstellen

Bei Bedarf können Sie anhand einer Zeichnungsansicht eine neue temporäre Modellansicht erstellen, die der Zeichnungsansicht genau entspricht. Durch das Erstellen einer neuen Modellansicht finden Sie leichter die richtige Lage im Modell. Temporäre Modellansichten greifen auf dasselbe Koordinatensystem und dieselbe Ansichtsebene mit denselben eingeblendeten Objekten und derselben Ansichtstiefe wie die jeweilige Zeichnungsansicht zurück.

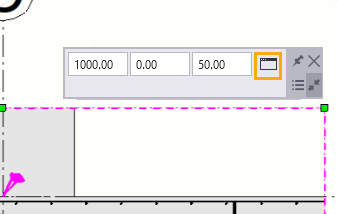

Zum Erstellen einer solchen Modellansicht klicken Sie auf die Zeichnungsansicht, drücken die rechte Maustaste und wählen den Befehl Modellansicht für ausgewählte Ansicht erstellen aus. Den Befehl finden Sie auch auf der kontextabhängigen Symbolleiste:

Der Name der neuen Modellansicht entspricht dem der Zeichnungsansicht. Da es sich um eine temporäre Ansicht handelt, steht der Name in ( ) Klammern.

Die temporäre Modellansicht wird beim Schließen der Ansicht wieder entfernt. Um die Ansicht zu erhalten, benennen Sie diese um oder entfernen einfach die Klammern aus dem Ansichtsnamen. Die Ansicht können Sie ganz einfach im Seitenbereich Modellansichten umbenennen.

Die Sichtbarkeitseigenschaften der Zeichnungsansicht werden in die Modellansicht übernommen

Die Ansichtseigenschaften und Filter der Zeichnungsansicht werden in die erstellte Modellansicht übernommen. Die Eigenschaften für die Sichtbarkeit von Objekttypen und Objektgruppen werden beim Erstellen der Modellansicht automatisch berücksichtigt. Eine als nicht sichtbar eingestellte Ansichtseigenschaft in der Zeichnung wird auch im Modell als nicht sichtbar eingestellt.

Einschränkungen

• Bestimmte Befehle zum Modellieren sind bei geöffneter Übersichtszeichnung nicht verfügbar. Sie können z. B. nicht die Positionierung starten, andere Modelle öffnen, den Befehl Speichern unter verwenden oder andere Zeichnungen erstellen. Auch Tekla Model Sharing-Befehle sind nicht verfügbar. Um diese Befehle zu verwenden, müssen Sie die Zeichnung schließen.

• Die Auswahl von Achsrastern wird beim Wechseln zwischen Modell und Zeichnung nicht übernommen.

• Die geöffnete Übersichtszeichnung beeinträchtigt gegebenenfalls die Leistung bei Änderungen im Modell. Die Leistung richtet sich nach der Anzahl der Zeichnungsansichten mit geänderten Objekte sowie nach den anzupassenden Objekten in der zugehörigen Zeichnungsansicht.
