自定义尺寸线箭头
如果在尺寸属性的箭头列表中找不到合适的尺寸线箭头，则可以创建和使用您自己的箭头。
首先您需要在符号编辑器中创建箭头符号并将创建的符号保存在 dimension_arrows.sym 文件中。然后将 dimension_arrows.sym 文件中的新符号的位置编号添加到配置文件 dimension_arrows.txt 中。该文件指示可以在您的环境中使用的箭头。最后，您需要为将在尺寸属性中使用的新箭头创建位图，并将其放到相应的 \bitmaps 文件夹。
-

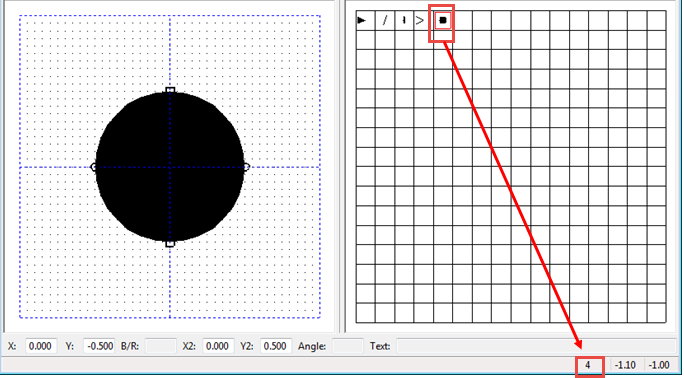

符号就绪后，指向符号槽以检查窗口底部新符号的编号。
-
检查新箭头是否显示在尺寸属性的箭头列表中：
-
双击图纸中的尺寸以打开尺寸属性，然后打开箭头列表。如果属性窗体未打开，请双击尺寸。

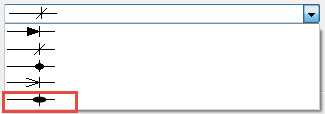

新箭头符号现已可用：
-
注：
我们建议您为符号和位图定义一个公司文件夹，因为在升级到更新版本的 Tekla Structures 时会覆盖默认文件夹。为定义符号路径 DXK_SYMBOLPATH 的高级选项以及定义位图路径 DAK_BMPPATH 的高级选项添加公司文件夹。如果您使用 env_<environment>.ini 文件来定义路径，则仅当 %XS_FIRM% ja %XS_PROJECT% 已在此 .ini 文件中使用过时，您才可以在定义中使用它们。否则，您需要为 DXK_SYMBOLPATH 和 DAK_BMPPATH 都写入绝对路径。
