您可以像这样在打开的图纸中添加符号。

1. 在图纸中，按住 Shift 并在注释选项卡中单击符号和以下符号命令之一：

   • 符号：在当前图纸中添加不带引出线的符号。

   • 沿线：沿通过选取两点定义的线创建一个符号。然后选取该符号的一个插入点。

   • 带引出线：添加带引出线（指向您首先选取的点）的符号。

   或者，从图纸属性窗体对象列表中选择符号。

2. 修改符号属性：
   • 符号:

     符号预览显示当前符号，并指示符号编号和符号文件的名称。



     单击 打开对话框，您可在其中更改正在使用的符号文件并选择新符号。



   • 颜色：更改符号的颜色。您可以使用标准颜色或自定义 RGB 颜色。
   • 高度：更改符号的高度。
   • 旋转：更改符号的旋转。
   • 边框：更改边框类型和颜色。
   • 引出线：选择引出线类型。

     引出线

     沿线

     无引出线

   • 放置：选择放置方式、位置以及符号周围的区域。
     • 放置方式:

       自由让 Tekla Structures 可以搜索符号的第一个合适位置。

       固定使您能够在任意位置放置符号。

       当您使用选项固定时，即使您更新图纸，符号也会保留在原处，而在使用自由时，Tekla Structures 会尝试找到符号的最佳位置。

     • 位置：定义 Tekla Structures 搜索符号放置位置的区域。

       .

     • 间距 s：定义要保留在符号周围的空白边缘。

       距离 d (最小)：定义符号与对象的最小距离。



3. 在图纸中选取一到三个点以放置符号。您选择的符号命令和引出线类型会影响要选取的点的数量。
   Tekla Structures 使用您定义的属性添加符号。

您可以在标记中添加符号。您可以选择要使用的符号文件和要在标记中添加的符号。

1. 在打开的图纸中单击某个标记。
   如果属性窗格未打开，请双击该标记。
2. 在标记属性中，在可视化编辑器中单击要添加符号的位置。
3. 要添加符号，请单击 打开元素列表并选择符号。

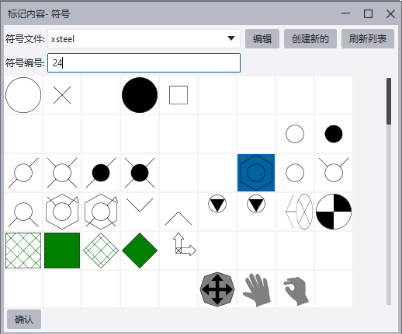

4. 在标记内容- 符号对话框的符号文件列表中，选择所需的符号文件。
   您也可以从 符号文件 列表中选择一个新的符号文件并单击 确认，或者双击该文件。
5. 单击您要使用的符号。
   您还可以输入符号的编号。
6. 单击确认。

   Tekla Structures 在选定的标记位置添加符号。

7. 在标记属性中单击修改。

   Tekla Structures 在标记中添加符号。

除了随 Tekla Structures 提供的默认符号文件外，您可以创建自己的符号文件，并将它们保存在模型、公司或工程文件夹中。

1. 在 文件 菜单中，单击 编辑器 > 符号编辑器。
2. 单击文件 > 新建。

   您也可以打开现有符号文件、编辑符号文件，并使用新名称保存该文件。

3. 在符号编辑器中创建符号。
   使用符号编辑器图纸工具勾画新符号。

   使用符号编辑器图纸工具绘制符号。您还可以输入 AutoCAD 或 MicroStation 文件，或者在位图文件中绘制图像的副本，并在符号编辑器中将其用作背景图像。

4. 单击文件 > 保存，并将符号文件保存到用于保存符号文件的文件夹中，例如模型、公司或工程文件夹。

   如果您打开了现有的符号文件，请使用文件 > 另存为，为该符号文件指定其他名称并将其保存在所需的文件夹中。

   有关使用符号的更多信息，请参见 Tekla Structures PDF 文档中的符号编辑器用户指南。

1. 在打开的图纸中单击某个符号。
   如果属性窗体未打开，请双击该符号。
2. 修改符号的颜色、高度、旋转、边框类型、边框颜色和引出线。
3. 修改符号放置设置。

   您可以在此处选择使用自由放置或固定放置，并定义 Tekla Structures 搜索符号放置位置的区域、要在符号周围保留的空白边缘以及符号与对象的最小距离 (d)。





4. 单击修改。

如果在标记属性的箭头列表中找不到合适的引出线箭头，则您可以在列表中添加自己的箭头。

1. 在文件菜单上，单击编辑器 > 符号编辑器以打开符号编辑器。
2. 打开 arrow.sym 文件，该文件位于公共环境中，或位于 \symbols 文件夹下您自己的环境中。
3. 单击空符号槽并使用符号编辑器图纸工具勾画符号。

   您也可以通过文件 > 输入来输入 AutoCAD 或 MicroStation 文件。

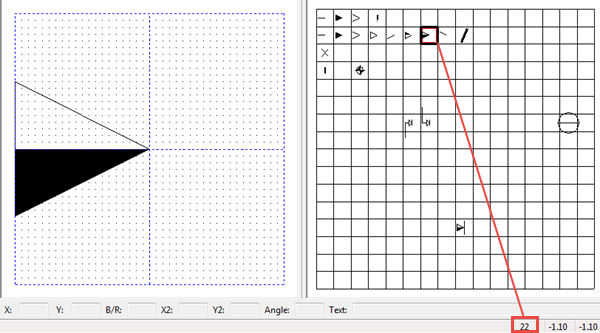

4. 创建符号后，指向符号槽以检查窗口底部新符号的编号。



5. 单击文件 > 保存，保存 arrow.sym 文件。
6. 单击文件 > 退出以关闭符号编辑器。
7. 打开与 arrow.sym 文件位于同一 \symbols 文件夹中的 arrow.txt 文件。

   该文件包含符号编号列表。

8. 在正确位置添加以零 (0) 开头的符号编号并用逗号分隔：

   016,017,018,019,020,021,022,023,024,032,048,049,101,102,110,200

9. 单击文件 > 保存以保存您的更改。
10. 在计算机上的..\ProgramData\Trimble\Tekla Structures\<version>\Bitmaps 文件夹中添加 .bmp 格式的箭头图像。

    文件名使用以下格式：dr_dialog_arrow_type_022.bmp。

    有关 \bitmaps 文件夹位置的详细信息，请参阅 DAK_BMPPATH。

11. 在图纸中双击标记以打开标记属性。
12. 打开箭头列表，您应该可以看到新箭头符号现在可以使用了。



您可以使用添加表面符号宏在浇筑体图纸中添加表面处理符号。

1. 打开具有包含表面处理的零件的浇筑体图纸。
2. 单击侧窗体中的应用程序和组件按钮 打开应用程序和组件目录。
3. 单击应用旁边的箭头打开应用列表。
4. 双击添加表面符号。
5. 在创建表面符号对话框中，从可利用的零件列表中选择要在表面处理符号中包括的文本，并单击添加 > 将这些文本添加到标记中的零件。
6. 选择全部视图可在所有图纸视图中添加符号，选择所选视图只能在您选择的视图中添加符号。
7. 如有必要，更改字体设置。
8. 如果您选择了所选视图，则选择您要添加表面处理符号的视图。
9. 单击创建。

1. 修改 options.ini 文件，使其包含高级选项 DXK_SYMBOLPATH，并且该选项指向公司文件夹。

   高级选项 DXK_SYMBOLPATH 可以包含多个路径，之间用分号隔开。

   自 Tekla Structures 版本 19.0 后，文件夹路径定义（比如 DXK_SYMBOLPATH 中的 %DATADIR% 或 %XS_FIRM%）在公司文件夹的 options.ini 中使用时，不能正确转换路径。目前在公司文件夹的 options.ini 中，您需要为 DXK_SYMBOLPATH 写入绝对路径，如以下示例所示：

   DXK_SYMBOLPATH=C:\ProgramData\Trimble\Tekla Structures\2020\Environments\common\symbols\;C:\firm\Symbols\;

2. 在模板编辑器中，单击选项 > 参数选择 > 文件位置，再输入符号，图形的公司文件夹路径。
