拖动尺寸标记
可以自由拖动尺寸标记以避免与尺寸和标记重叠。
请注意，您只能拖动相对尺寸，而不能拖动绝对尺寸。
转到，并确保图纸拖放已选中。
指向控柄，按住鼠标左键并将尺寸标记拖动到所需位置。

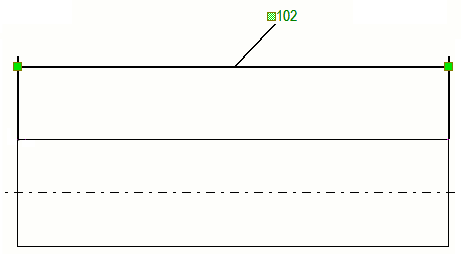

Tekla Structures 自动将一条引出线添加到从其原始位置拖动的尺寸标记。
请注意，将尺寸文本拖离尺寸线时，如果您不想绘制引出线，请在高级选项对话框中将类别尺寸标注 - 全局中的高级选项 XS_LEADER_LINE_TO_DRAGGED_DIMENSION_TEXT 设置为 FALSE。默认值为 TRUE。
