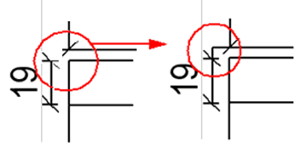

链接垂直尺寸线 您可以连接两条垂直尺寸线。连接尺寸线会使图纸更清晰和更容易阅读。例如，您可能希望链接浇筑体中的埋件、楼板平面图中的楼板梁或锚栓平面图中的锚栓的尺寸线。 在打开的图纸中，按住 Ctrl 并选择要连接的两条垂直尺寸线。 在尺寸标注选项卡上，单击 链接尺寸。 如果要取消链接已经链接的尺寸线，请选择链接的尺寸线，然后在尺寸标注选项卡上单击 取消链接尺寸。 示例 下面是链接的尺寸线的示例： 另请参见修改尺寸
链接尺寸。
取消链接尺寸。
