Personalizzazione delle frecce della linea di quota

Se non si individua una freccia della linea di quota idonea nella lista Freccia nelle proprietà quota, è possibile creare e utilizzare una freccia personalizzata.

Innanzitutto è necessario creare il simbolo della freccia nell'editor simboli e salvarlo nel file dimension_arrows.sym. Aggiungere quindi il numero di posizione del nuovo simbolo nel file dimension_arrows.sym del file di configurazione dimension_arrows.txt. Questo file indica quali frecce sono disponibili per l'utilizzo nell'ambiente in uso. Infine, è necessario creare una bitmap per la nuova freccia da utilizzare nelle proprietà quota e posizionarla nella cartella \bitmaps corretta.

Per aprire l'Editor simboli, nel menu File cliccare su Editor > Editor simboli.
Aprire il file dimension_arrows.sym situato nell'ambiente comune (...ProgramData\Trimble\TeklaStructures\<version>\Environments\common\symbols) o nel proprio ambiente nella cartella \symbols.
Cliccare su uno spazio di simbolo vuoto e tracciare il simbolo con gli strumenti di disegno dell'Editor simboli.

È inoltre possibile importare file di AutoCAD o MicroStation tramite File > Importa.

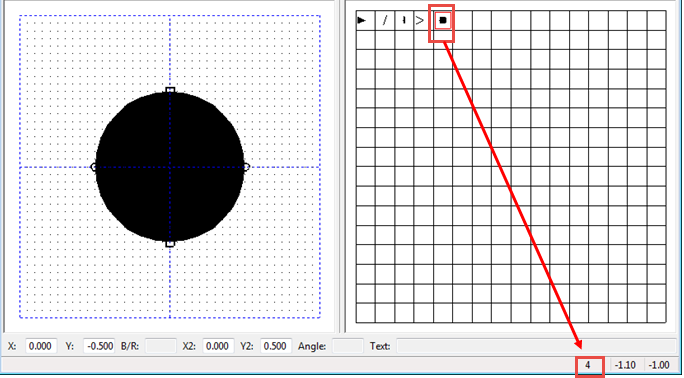

Quando il simbolo è pronto, selezionare il relativo riquadro per controllare il numero del nuovo simbolo nella parte inferiore della finestra.
Salvare il file dimension_arrows.sym cliccando su File > Salva.
Per chiudere l'Editor simboli, cliccare su File > Esci.
Aprire il file dimension_arrows.txt che si trova nella stessa cartella \symbols del file dimension_arrows.sym.

Aprire il file in Notepad++, ad esempio. Il file contiene un elenco dei numeri dei simboli.
Aggiungere il numero del simbolo preceduto da due zero (00) in una posizione corretta e separarlo con una virgola:

000,001,002,003,004
Cliccare su File > Salva per salvare la modifica.
Creare una bitmap della nuova freccia e salvarla nella cartella \bitmaps, ad esempio la cartella ..\ProgramData\Trimble\Tekla Structures\<version>\bitmaps.

Utilizzare la convenzione di denominazione seguente per il nome del file: dr_dialog_dim_arrow_type_004.bmp.

Per ulteriori informazioni sulla posizione delle cartelle \bitmaps, vedere DAK_BMPPATH.
Infine, riavviare Tekla Structures.
Verificare che la nuova freccia venga visualizzata nella lista Freccia nelle proprietà quota:
- Cliccare su una quota in un disegno per aprire le proprietà quota, quindi aprire la lista Freccia. Se il pannello proprietà non è aperto, cliccare due volte sulla quota.

  Il nuovo simbolo freccia è ora disponibile:

Nota:

È consigliabile definire una cartella azienda per i simboli e le bitmap in quanto le cartelle di default vengono sovrascritte quando si esegue l'aggiornamento a una versione più recente di Tekla Structures. Aggiungere la cartella azienda sia per l'opzione avanzata che definisce il percorso dei simboli DXK_SYMBOLPATH sia per l'opzione avanzata che definisce il percorso delle bitmap DAK_BMPPATH. Se si utilizza il file env_<environment>.ini per definire i percorsi, è possibile utilizzare %XS_FIRM% e %XS_PROJECT% nella definizione solo se sono stati utilizzati precedentemente in questo file .ini. In caso contrario, è necessario scrivere i percorsi assoluti per entrambi DXK_SYMBOLPATH e DAK_BMPPATH.
