Oltre alle quote automatiche definite per il disegno durante la creazione del disegno, è possibile aggiungere manualmente le quote in un disegno aperto. La quotatura manuale non è consigliata nelle viste 3D.

1. Tenere premuto Shift e, nella scheda Quotatura, cliccare su uno dei comandi di quotatura:

   Orizzontale: crea una quota nella direzione x selezionando i punti da quotare. X dipende dall'UCS corrente.



   Verticale: crea una quota nella direzione y selezionando i punti da quotare. Y dipende dall'UCS corrente.

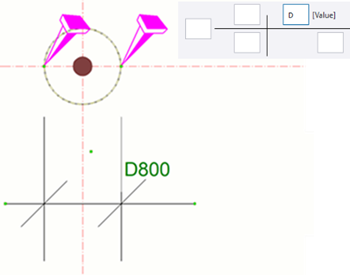

   SUGGERIMENTO: è inoltre possibile creare quote di diametro per oggetti circolari utilizzando lo strumento di quotatura Orizzontale o Verticale. Per chiarire che si tratta di una quota di diametro, aggiungere D come prefisso nelle etichette di quota.



   Perpendicolare: Creare una quota perpendicolare a una linea. Definire la linea selezionando due punti per impostare la direzione della linea di quota. Quindi selezionare i punti da quotare.



   Ortogonale: Creare un quota nella direzione x o y selezionando i punti da quotare. Tekla Structures utilizza la direzione della distanza totale maggiore. X e y dipendono dall'UCS corrente.



   Quota curva, linee di riferimento ortogonali: Creare una quota curva con linee di riferimento ortogonali. Selezionare tre punti per definire l'arco, quindi selezionare i punti da quotare. Il testo delle quote sulla linea può essere una distanza o un valore dell'angolare.



   Quota curva, linee di riferimento radiali: Creare una quota curva con linee di riferimento radiali. Selezionare tre punti per definire l'arco, quindi selezionare i punti da quotare. Il testo delle quote sulla linea può essere una distanza o un valore dell'angolare.



   Libero: crea una quota parallela a una linea tra due punti selezionati.



   COG: indica la posizione del centro di gravità (COG) nei disegni di officina, assemblaggio e unità di getto creando le quote COG e aggiungendo un simbolo COG nel centro di gravità. È possibile creare quote COG anche nelle viste sezione.



   Parallelo: Creare un quota parallela a una linea. Selezionare prima due punti per definire la direzione della linea di quota, quindi selezionare i punti da quotare.



   Radiale: Creare una quota radiale. Selezionare tre punti per definire l'arco, quindi selezionare una posizione per la quota.



   Angolare: Creare una quota angolare. Selezionare il punto di vertice e due punti per definire l'angolo, quindi selezionare il lato per posizionare la quota.



   È inoltre possibile creare un quota selezionando il tipo di quota dalla lista degli oggetti del pannello proprietà del disegno.

2. È possibile caricare le proprietà quota predefinite e cercare le proprietà:

3. Modificare le proprietà della linea di quota e del valore della quota secondo necessità.
   Ad esempio, definire le proprietà della linea e della freccia di quota, regolare font, posizione, sfondo, cornice, unità, formato e precisione del valore quota e impostare le proprietà di posizionamento quota.
4. Aggiungere le etichette quota con i contenuti richiesti.

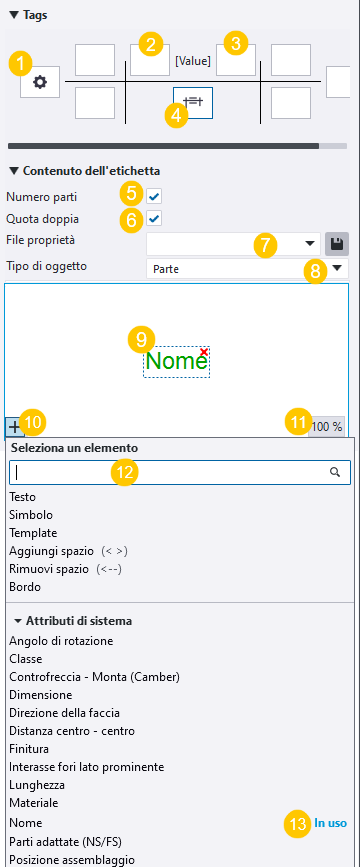

   La sezione Contenuto dell'etichetta viene visualizzata quando si clicca su un contenitore di etichette.



   (1) I contenitori di etichette disponibili attorno alla linea di quota. Cliccare su un contenitore di etichette per selezionarlo. Utilizzare il pulsante di eliminazione rosso nell'angolo superiore destro del contenitore per eliminare i contenuti. È possibile immettere il testo o cliccare sul pulsante e selezionare gli elementi desiderati dalla lista di elementi.

   Nelle etichette non possono essere utilizzati attributi template, quali MODEL_TOTAL, che fanno riferimento all'intero modello. Le etichette verificano esclusivamente le informazioni dell'oggetto contenuto nel disegno, non le informazioni dell'intero modello.

   (2) Etichetta prefisso

   (3) Etichetta postfisso

   (4) Etichetta Quota doppia

   (5) Casella di controllo Numero parti: Quando si clicca su un contenitore di etichette, la casella di controllo Numero parti diventa disponibile. Quando si seleziona la casella di controllo, l'etichetta selezionata mostra il numero parti.

   (6) Casella di controllo Quota doppia: Quando si clicca sul contenitore di etichette quote doppie (4), la casella di controllo Quota doppia diventa disponibile. Quando si seleziona la casella di controllo, vengono applicate le quote doppie.

   (7) File proprietà: Caricare una serie di contenuti etichetta quota predefiniti.

   (8) Tipo di oggetto: Definisce il tipo di oggetto edificio che si sta quotando. Le opzioni sono Parte, Bullone, Barre d'armatura, Rivestimento, e Oggetto getto. Questa impostazione non è disponibile se è stata selezionata una quota in un disegno aperto.

   (9) Editor etichette visivo per aggiungere contenuti alle etichette quota. È possibile trascinare gli elementi in un'altra posizione all'interno di un contenitore di etichette. Cliccare sul pulsante di cancellazione rosso nell'angolo superiore destro per eliminare l'elemento.

   (10) Lista elementi. Cliccare sul pulsante per aprire la lista elementi, quindi selezionare gli elementi da aggiungere nel contenitore etichette corrente.

   (11) Il pulsante % mostra il livello di zoom corrente nell'anteprima. È possibile eseguire lo zoom avanti o indietro scorrendo il pulsante centrale del mouse. Cliccare sul pulsante per eseguire lo zoom su miglior adattamento.

   (12) Casella di ricerca per cercare gli elementi. Immettere l'elemento da trovare. È inoltre possibile cercare gli elementi. Se non si trova l'attributo utente richiesto nella lista, è possibile digitare il nome dell'attributo nella casella di ricerca e premere Invio per aggiungerlo.

   (13) Se è già stato aggiunto un elemento in un'etichetta, l'elemento viene contrassegnato con il testo In uso nella lista elementi.
5. Definire le proprietà delle etichette quota:
   • Se si desidera visualizzare il numero parti nell'etichetta, selezionare la casella di controllo Numero parti.
   • Selezionare il tipo e il colore della cornice dell'etichetta nonché il colore, il font e l'altezza del testo. È possibile aggiungere un contorno attorno all'intero contenitore etichette o attorno a un singolo elemento etichetta.

     È possibile utilizzare un colore standard o un colore RGB.

   • Selezionare la rotazione dell'etichetta. Ciascuna etichetta dispone di un'impostazione di rotazione indipendente, pertanto è possibile ruotare alcune etichette e lasciare le altre non ruotate. Parallelo alla linea di quota non ruota l'etichetta, mentre Perpendicolare alla linea di quota ruota l'etichetta.
   • Per escludere alcuni dei contenuti etichetta creati automaticamente, utilizzare Etichette escluse e selezionare un filtro vista del disegno predefinito.
6. Definire le impostazioni di ingrandimento quota e della marca lato piatto.
7. Selezionare i punti per aggiungere le quote.

   Seguire le istruzioni sulla barra di stato mentre si aggiungono le quote.

   Per ottenere quote corrette, è fondamentale utilizzare i pulsanti di snap appropriati. È possibile modificare temporaneamente lo snap di selezione cliccando con il pulsante destro del mouse e scegliendo lo snap di selezione più adatto alle proprie esigenze.

   Nei tipi di quote per i quali si clicca sul pulsante centrale del mouse per collocare la linea di quota, l'impostazione di posizionamento influisce sul risultato. Se il Metodo di posizionamento è stato impostato su Fisso, la posizione con cui si clicca con il pulsante centrale del mouse è la posizione della linea di quota. Se Metodo di posizionamento è stato impostato su Libero, cliccando con il pulsante centrale del mouse si definisce su quale lato dell'oggetto si trova la linea di quota e Tekla Structures colloca la linea di quota.

   Tekla Structures aggiunge le quote utilizzando le proprietà quota correnti.

8. Premere Esc per interrompere l'aggiunta di quote.

   Se non si è soddisfatti delle quote, è possibile modificare le quote automatiche e manuali in un momento successivo. È inoltre possibile modificare la posizione della quota mediante trascinamento. Quando si trascinano le quote, l'impostazione Posizionamento viene modificata in fisso di default. È inoltre possibile trascinare la marca di quota; durante questa operazione, viene creata automaticamente una linea guida.

Esempi di quote manuali

Comandi e impostazioni	Esempio

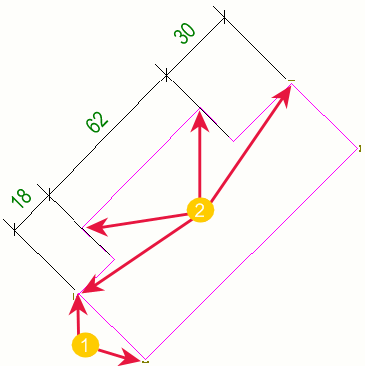

Aggiungi quota parallela (1) Mostra i punti dei bordi selezionati per definire la direzione della linea di quota parallela. (2) Mostra i punti di quota selezionati.

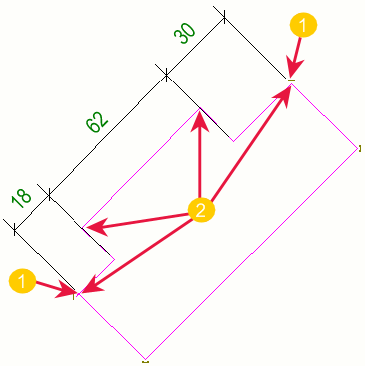

Stesse parti inalterate, adesso quotate con Aggiungi quota perpendicolare (1) Mostra i punti dei bordi selezionati per definire la direzione della linea di quota perpendicolare. (2) Mostra i punti di quota selezionati.
Aggiungi quota curva con linee di riferimento ortogonali La marca di quota sulla linea è un valore della distanza.

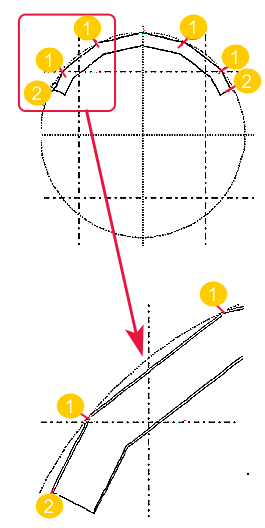

Se le estremità di una polybeam o di una trave curva sono state tagliate o adattate, i punti alle estremità della trave non si trovano necessariamente sulla curva reale della trave. Il motivo è che le travi curve vengono create con segmenti diritti. I punti sono indicati da (2). Per evitare la creazione di quote curve errate, selezionare tre punti che definiscono l'arco utilizzando tre dei punti indicati da (1) . Utilizzare lo snap ai punti finali.
Aggiungi quota curva con linee di riferimento radiali Quota curva impostato su Distanza. La marca di quota sulla linea è un valore della distanza.
Aggiungi quota curva con linee di riferimento radiali Quota curva impostata su Angolo. L'etichetta di quota sulla linea è un valore dell'angolo.
Aggiungi quota angolare Quota angolare impostato su Gradi rispetto al vertice dell'angolo.
Aggiungi quota angolare Quota angolare impostato su Gradi rispetto alla faccia.
Aggiungi quota angolare Quota angolare impostato su Triangolo. Lunghezza base triangolo impostato su 100.
Aggiungi quota radiale
Etichetta quota non ruotata
Etichetta quota ruotata
