Помимо автоматических размеров, определяемых для чертежа при его создании, можно добавлять размеры на отрытом чертеже вручную. Проставлять размеры на 3D-видах вручную не рекомендуется.

1. Удерживайте клавишу SHIFT и щелкните одну из команд простановки размеров на вкладке Простановка размеров:

   Горизонтально. Создание размера параллельно оси X путем указания точек для простановки размеров. Ось Х зависит от текущей ПСК.



   Вертикально. Создание размера параллельно оси Y путем указания точек для простановки размеров. Ось Y зависит от текущей ПСК.

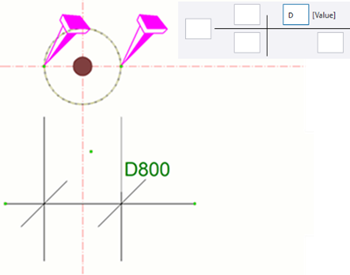

   СОВЕТ. Вы также можете создавать диаметральные размеры для круглых объектов, используя инструмент простановки размеров Горизонтально или Вертикально. Чтобы обозначить размер как диаметральный, добавьте префикс D в тегах размеров.



   Перпендикулярный. Создание размера перпендикулярно указанной линии. Задайте линию, выбрав две точки, чтобы задать направление размерной линии. Затем укажите точки для простановки размеров.



   Ортогональный. Создание размера параллельно оси X или Y путем указания точек для простановки размеров. Tekla Structures использует направление наибольшего общего расстояния. Оси X и Y зависят от текущей ПСК.



   Криволинейный размер, ортогональные опорные линии. Создание криволинейного размера с ортогональными опорными линиями. Укажите три точки для определения дуги, а затем — точки для простановки размера. Размерный текст на линии может представлять собой значение расстояния или угла.



   Криволинейный размер, радиальные опорные линии. Создание криволинейного размера с радиальными опорными линиями. Укажите три точки для определения дуги, а затем — точки для простановки размера. Размерный текст на линии может представлять собой значение расстояния или угла.



   Произвольно. Создание размера, параллельного линии между любыми двумя указанными точками.



   ЦТ. Указание местоположения центра тяжести (ЦТ) на чертежах отдельных деталей, сборок и ЖБ элементов путем добавления размеров ЦТ и символа ЦТ в центре тяжести. Размеры ЦТ можно также создавать на видах сечений.



   Параллельный. Создание размера параллельно линии. Сначала укажите две точки для задания направления размерной линии, а затем укажите точки для простановки размера.



   Радиальный. Создание радиального размера. Укажите три точки для определения дуги, а затем — положение размера.



   Угловой. Создание углового размера. Укажите точку вершины и две точки, чтобы задать угол, а затем укажите сторону для размещения размера.



   Можно также создать размер, выбрав его тип из списка объектов на панели свойств чертежа.

2. Можно загрузить предустановленные свойства размеров и выполнить поиск по свойствам.

3. Внесите необходимые изменения в свойства размерной линии и значения размеров.
   Например, задайте свойства размерных линий и стрелок, откорректируйте значение шрифта значения размера, положение, фон, рамку, единицы измерения, формат и точность, а также задайте свойства размещения размеров.
4. Добавьте теги размеров с нужным содержимым.

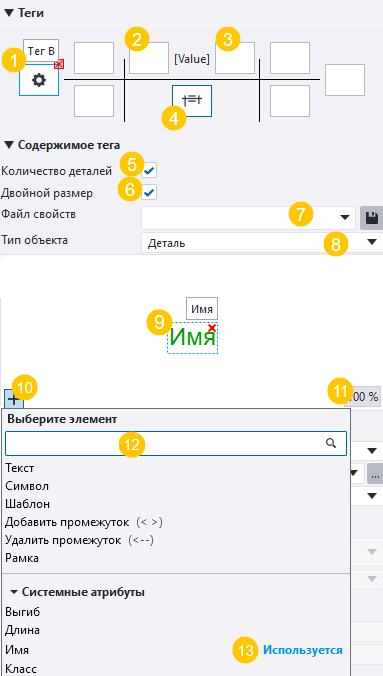

   Щелкните Содержимое тега, чтобы отобразить раздел Содержимое тега.



   (1) Доступные контейнеры тегов вокруг размерной линии. Щелкните контейнер тега, чтобы выбрать его. Щелкните красную кнопку удаления в верхнем правом углу контейнера, чтобы удалить содержимое. Вы можете ввести текст или нажать кнопку и выбрать нужные элементы из списка элементов.

   В тегах нельзя использовать такие атрибуты шаблонов, как MODEL_TOTAL, которые относятся к модели в целом. В тегах может фигурировать только информация из объекта на чертеже, но не из модели в целом.

   (2) Тег префикса

   (3) Тег постфикса

   (4) Тег Двойной размер

   (5) Флажок Количество деталей: если нажать контейнер тега, станет доступным флажок Количество деталей. Если установить этот флажок, количество деталей будет отображаться в выбранном теге.

   (6) Флажок Двойной размер: если щелкнуть контейнер тега двойного размера (4), станет доступным флажок Двойной размер. Если установить этот флажок, будут применены двойные размеры.

   (7) Файл свойств: позволяет загрузить набор предустановленного содержимого тега размера.

   (8) Тип объекта: задает тип объекта строительной конструкции, размеры которого проставляются. Возможные варианты — Деталь, Болт, Арматура, Обработка поверхности и Захватка бетонирования. Этот параметр недоступен при выборе размера на открытом чертеже.

   (9) Визуальный редактор тегов для добавления содержимого в теги размеров. Элементы можно перетащить в другое место внутри одного контейнера тегов. Щелкните красную кнопку удаления в верхнем правом углу, чтобы удалить элемент.

   (10) Список элементов. Нажмите кнопку , чтобы открыть список элементов, и выберите элементы для добавления в текущий контейнер тега.

   (11) При нажатии кнопки % отображается текущий уровень масштабирования в области предварительного просмотра. Масштаб можно увеличить или уменьшить путем прокрутки средней кнопкой мыши. С помощью кнопки можно изменить масштаб до наилучшего соответствия.

   (12) Поле поиска элементов. Введите имя элемента, который нужно найти. Можно также выполнять поиск элементов. Если не удается найти нужный пользовательский атрибут в списке, можно ввести его имя в поле поиска и нажать ВВОД, чтобы добавить его.

   (13) Если элемент уже добавлен в тег, в списке элементов он будет отмечен надписью Используется.
5. Задайте свойства тега размера:
   • Если вы хотите отобразить в теге количество деталей, установите флажок Количество деталей.
   • Выберите тип и цвет рамки тега, а также цвет, шрифт и высоту текста. Можно добавить рамку вокруг всего контейнера тега или вокруг одного элемента тега.

     Можно использовать стандартный цвет или свой пользовательский цвет RGB.

   • Выберите поворот тега. Поворот задается отдельно для каждого тега, поэтому некоторые теги можно повернуть, а другие оставить без поворота. При применении параметра Параллельно размерной линии тег не поворачивается, а при Перпендикулярно размерной линии — поворачивается.
   • Чтобы отфильтровать часть автоматически созданного содержимого тега, используйте параметр Исключенные теги и выберите предустановленный фильтр вида чертежа.
6. Задайте настройки увеличения размеров и меток сторон пластины.
7. Укажите точки для простановки размеров.

   При добавлении размеров следуйте инструкциям в строке состояния.

   Чтобы размеры были правильными, очень важно использовать правильные переключатели привязки. Вы можете временно сменить переключатель, щелкните правой кнопкой мыши и выбрав переключатель, соответствующий ситуации.

   В размерах, где размерная линия размещается щелчком средней кнопки мыши, на результат влияет режим размещения. Если параметр Метод размещения установлен в значение Фиксированная, щелчок средней кнопкой мыши определяет размещение размерной линии. Если для параметра Метод размещения установлено значение Произвольно, нажатие средней кнопкой мыши определяет, с какой стороны объекта будет находиться размерная линия, а место размещения размерной линии Tekla Structures выбирает автоматически.

   Tekla Structures добавляет размеры, используя текущие свойства размеров.

8. Нажмите ESC, чтобы прервать добавление размеров.

   Если вам не нравятся имеющиеся размеры, вы можете изменить размеры, проставленные автоматически и вручную, позже. Можно также изменить расположение размеров, перетаскивая их. При перетаскивании размеров значение параметра Размещение по умолчанию меняется на «фиксировано». Можно также перетащить метку размера, причем при ее перетаскивании автоматически создается линия выноски.

Примеры проставляемых вручную размеров

Команды и параметры	Пример

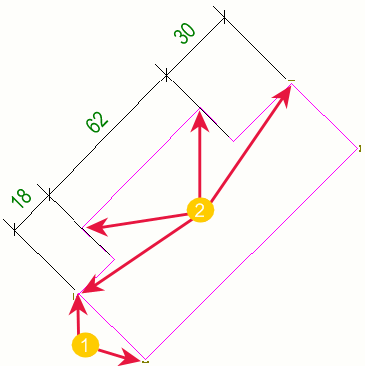

Добавить параллельный размер (1) Показывает точки на кромках, указанные для задания направления параллельной размерной линии. (2) Показывает указанные размерные точки.

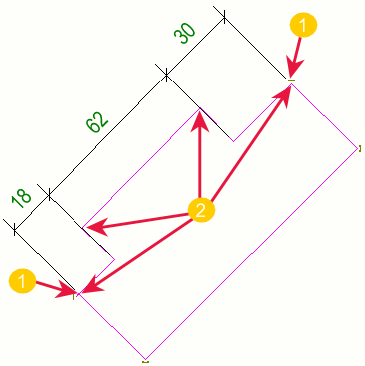

Та же деталь с размерами, проставленными с помощью команды Добавить перпендикулярный размер (1) Показывает точки на кромках, указанные для задания направления перпендикулярной размерной линии. (2) Показывает указанные размерные точки.
Добавить криволинейный размер с ортогональными опорными линиями Метка размера на линии — это значение расстояния.

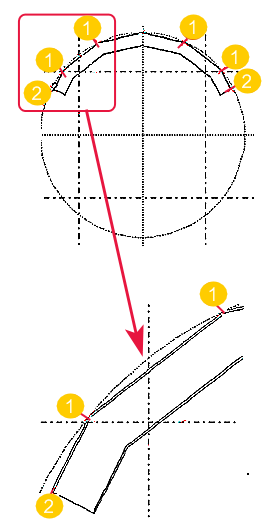

Если торцы изогнутой балки или составной балки срезаны или подогнаны, точки на торцах балки могут не лежать на истинной кривой балки. Это связано с тем, что изогнутые балки создаются из прямых сегментов. Эти точки обозначены цифрой (2). Во избежание создания неверных криволинейных размеров укажите в качестве точек, определяющих дугу, три точки, обозначенные цифрой (1). Используйте привязку к конечным точкам.
Добавить криволинейный размер с радиальными опорными линиями Для параметра Криволинейный размер задано значение Расстояние. Метка размера на линии — это значение расстояния.
Добавить криволинейный размер с радиальными опорными линиями Для параметра Криволинейный размер задано значение Угол. Тег размера на линии — это значение угла.
Добавить угловой размер Для параметра Угловой размер задано значение Градусов при вершине угла.
Добавить угловой размер Для параметра Угловой размер задано значение Градусов при стороне.
Добавить угловой размер Для параметра Угловой размер задано значение Треугольник. Для параметра Длина основания треугольника задано значение 100.
Добавить радиальный размер
Тег размера без поворота
Тег размера с поворотом
