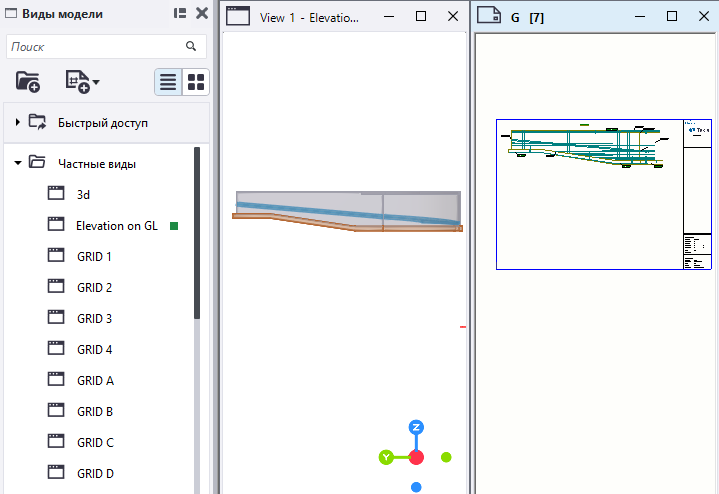

Теперь вы можете без усилий размещать и выравнивать виды модели и чертежи вокруг окна Tekla Structures, используя зоны закрепления. Раньше при создании требуемой компоновки приходилось вручную изменять размеры и расположение видов модели и чертежей. Это было неэффективно и занимало много времени. Теперь закрепленные виды модели и чертежи автоматически подстраиваются друг под друга, а их размеры и положение изменяются так, чтобы не нарушить компоновку.

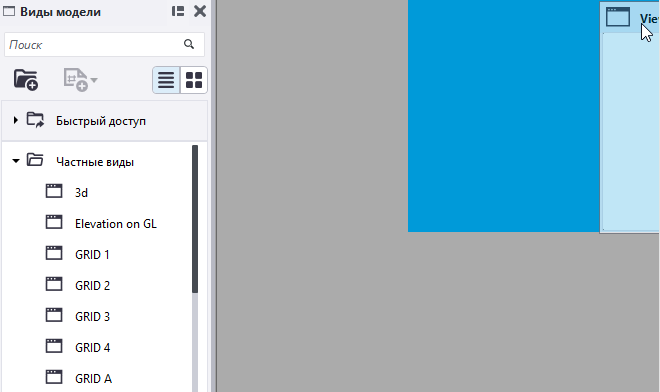

Чтобы закрепить вид модели или чертеж, перетащите его за строку заголовка к краю окна Tekla Structures в направлении места, где его требуется закрепить. Когда вы перетаскиваете вид модели или чертеж близко к краю окна, возможные места для закрепления подсвечиваются синим. Вокруг окна Tekla Structures предусмотрено девять предварительно заданных зон закрепления. Обратите внимание: виды модели или чертежи можно закреплять только в предварительно заданных зонах. Динамическое определение пустых областей для закрепления видов моделей или чертежей не предусмотрено.

Расположение закрепленных видов модели и чертежей сохраняется и восстанавливается при следующем открытии модели.

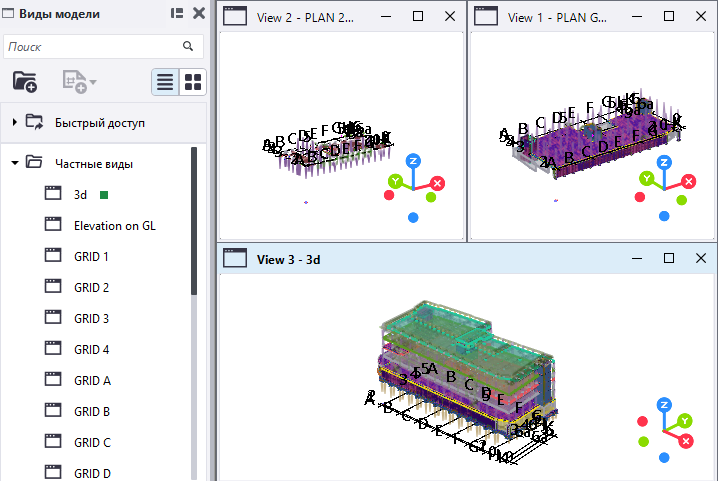

Размер и положение видов модели и чертежей автоматически изменяются в соответствии с размером экрана, чтобы избежать их наложения друг на друга или на открытые окна боковой панели. Если вы растягиваете один из видов, благодаря динамической регулировке размер остальных видов автоматически подстраивается, даже если изменяется размер всего окна Tekla Structures.

Если вы открепляете вид модели или чертеж, его размер и положение возвращаются к исходным.

Вид модели, с которым вы работаете, выделяется, чтобы вы его не спутали.

TTSD-70671
