在 Tekla Structures 窗口中定位和排列模型视图和图纸

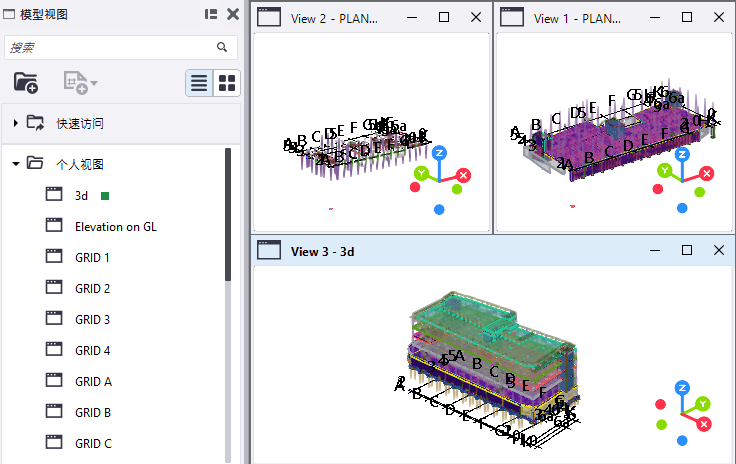

现在可以使用不同的停靠区域轻松在 Tekla Structures 窗口定位和排列模型视图和图纸。之前，必须通过手动调整大小和定位，将模型视图和图纸调整为合适的布局，这样做既低效又耗时。现在，停靠的模型视图和停靠的图纸会相互响应，通过调整大小和进行自适应调整来维持整洁有序的布局。

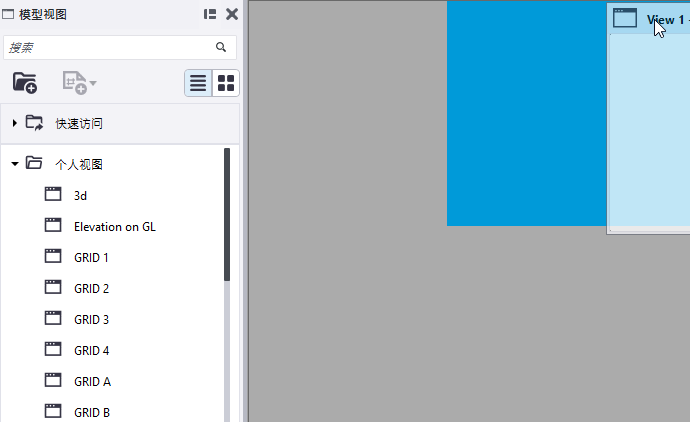

要停靠模型视图或图纸，请按住其标题栏，并将模型视图或图纸朝您希望停靠的方向拖动到靠近 Tekla Structures 窗口边缘的位置。当拖移到靠近窗口边缘的位置时，会出现蓝色高亮显示效果，以指示可以停靠模型视图或图纸的位置。在 Tekla Structures 窗口中共有九个预定义的停靠区域。请注意，您只能将模型视图或图纸停靠到预定义的停靠区域；模型视图或图纸不会动态识别空白区域。
这些模型视图和图纸的停靠位置会被保存，并在下次打开模型时恢复。

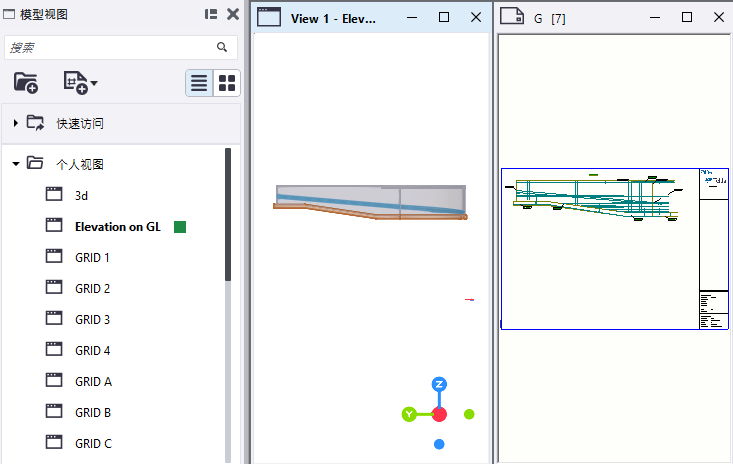

模型视图和图纸会自动自行调整大小和位置以适应屏幕，避免彼此重叠或与任何打开的侧窗体窗口重叠。动态调整确保当您拉伸某个视图时，其他视图会自动调整大小和进行自适应调整，即使整个 Tekla Structures 窗口被调整大小也是如此。
如果取消停靠某个模型视图或图纸，它将恢复为原来的大小和位置。
当前正在处理的模型视图会高亮显示，以确保您在正确的视图中进行操作。
TTSD-70671
