Tekla Structures 창에서 모델 뷰 및 도면 배치 및 정렬
이제 다양한 고정 영역을 사용하여 간편하게 Tekla Structures 창 주변에 모델 뷰 및 도면을 배치하고 정렬할 수 있습니다. 이전에는 모델 뷰 및 도면을 수동으로 크기를 조정하고 적절한 레이아웃에 배치해야 했기 때문에 비효율적이고 시간이 많이 소요되었습니다. 이제 고정된 모델 뷰와 도킹된 도면이 서로 반응하여 크기 및 위치를 조정하므로 깔끔하고 체계적인 레이아웃이 유지됩니다.

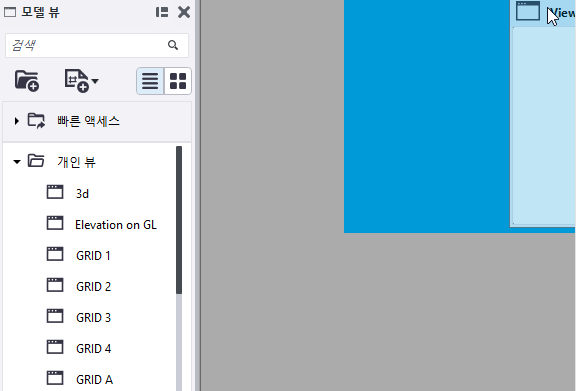

모델 뷰 또는 도면을 고정하려면 모델 뷰 또는 도면의 제목 표시줄을 잡고 고정하려는 방향으로 Tekla Structures 창 가장자리 가까이로 드래그합니다. 모델 뷰 또는 도면을 드래그하여 창 가장자리 가까이로 이동하면 고정이 가능한 위치가 파란색으로 강조 표시됩니다. Tekla Structures 창 주위에는 모두 9개의 사전 정의된 고정 영역이 있습니다. 모델 뷰 또는 도면은 사전 정의된 고정 영역에만 고정할 수 있습니다. 모델 뷰 또는 도면이 빈 영역을 자동으로 감지하지는 않습니다.
이러한 모델 뷰 및 도면 고정 위치는 저장되었다가 다음에 모델을 열 때 복원됩니다.

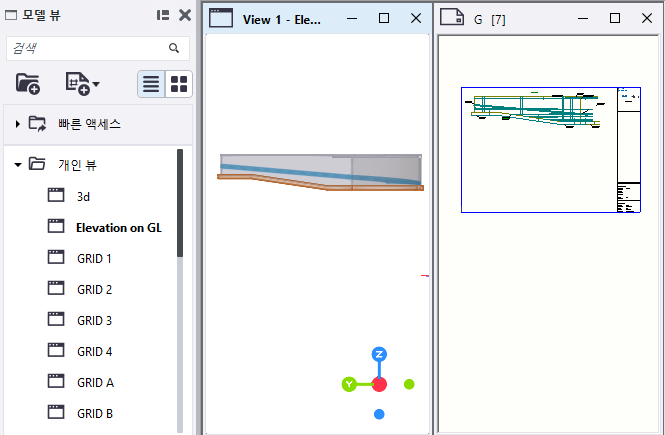

모델 뷰 및 도면은 화면에 맞게 자동으로 크기 및 위치를 조정하며 서로 또는 열려 있는 측면 창과 겹치지 않습니다. 동적 조정 기능은 하나의 뷰를 늘리면 전체 Tekla Structures 창의 크기가 변경되더라도 다른 뷰도 자동으로 크기 및 위치가 조정되도록 합니다.
모델 뷰 또는 도면의 고정을 해제하면 원래 크기 및 위치로 복원됩니다.

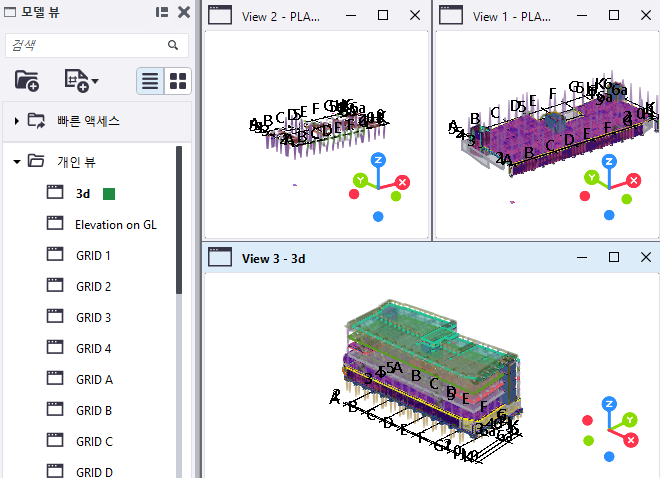

올바른 모델 뷰에서 작업하고 있는지 확인할 수 있도록 작업 중인 뷰가 강조 표시됩니다.
TTSD-70671
