Теперь можно замораживать наборы армирования, чтобы предотвратить их изменения при редактировании модели, в которую они включены. Эта функция полезна в случаях, когда стержни уже изготовлены,

Новые команды Заморозить наборы армирования и Разморозить наборы армирования доступны на вкладке ленты Арматура, в разделе Еще:

Вы также можете выбрать наборы армирования в модели и щелкнуть правой кнопкой мыши. Используйте команду Заморозить/разморозить из контекстного меню, а затем выберите Заморозить или Разморозить.

Если вы выбираете наборы армирования и грани участков показаны, замороженные наборы армирования, грани и поверхности участков обозначаются в видах модели значком снежинки рядом с номером слоя стержней.

Если выбраны замороженные наборы армирования, их количество отображается в заголовке панели свойств. Например: Набор армирования (3 выбраны, 1 заблокирован, 1 заморожен)

Вы также можете использовать атрибут шаблона IS_FROZEN в отчетах, чтобы проверить, заморожен ли набор армирования (например, для фильтрации замороженных наборов армирования). Атрибут показывает 0, если набор армирования не заморожен, 1 — если набор армирования заморожен, и 2 — если набор армирования частично заморожен, то есть некоторые его грани стержней заморожены, а некоторые — нет.

TTSD-70398, TTSD-73525, TTSD-71662, TTSD-73534, TTSD-70352

В панели свойств набора армирования добавлен новый раздел Размещение стержней со следующими настройками:

• Автоматические слои

  Этот параметр также доступен в разделе Размещение участков стержня в свойствах грани и поверхности участка.

  Если набор армирования, грань или поверхность участка заморожены, параметр Автоматические слои неактивен.

• Номер слоя перенесен из раздела Специальный в новый раздел.

  Если набор армирования, грань или поверхность участка заморожены, параметр Номер слоя становится недоступным. При этом он может изменяться, если набор армирования не заблокирован.

• Смещения

  Если набор армирования заморожен, доступны варианты смещения На глубине, Начало и Конец.

• Адаптивность

  Если набор армирования заморожен, значение параметра Адаптивность сменяется на Выкл., но вы можете выбрать другой вариант вручную.

TTSD-71781, TTSD-71895

Раздел Атрибуты в свойствах грани и поверхности участка теперь переименован на Размещение участков стержня. Он содержит не только настройки создания слоев Автоматические слои и номера слоя, но и новые типы смещения. Новые настройки смещения заменяют собой прежнее свойство Дополнительное смещение. Доступные типы смещения:

• От защитного слоя бетона

  Этот параметр работает так же, как прежнее свойство Дополнительное смещение, и доступен только при активном параметре Автоматические слои.

• От предыдущего слоя

  Этот вариант доступен только при активном параметре Автоматические слои.

• От грани участка до кромки стержня

  Если вы замораживаете набор армирования, в котором используется значение защитного слоя бетона от родительской бетонной детали, значение параметра Смещение изменяется на этот вариант. Грань или поверхность участка расположена на грани детали.

• От грани участка до центра стержня

  Если вы замораживаете набор армирования, в котором не используется значение защитного слоя бетона от родительской бетонной детали, значение параметра Смещение изменяется на этот вариант. Грань участка находится не на поверхности детали, а полностью расположена внутри или снаружи детали.

При использовании команды Запросить слои набора армирования вы теперь также получаете отчет о новых типах смещения.

TTSD-71780, TTSD-71895, TTSD-73535

Значение общего смещения теперь может отображаться на видах модели на каждой грани и поверхности участка набора армирования (рядом с номером слоя). Смещение представляет собой сумму значений защитного слоя бетона, смещения слоев стержня и любого заданного дополнительного смещения. Оно отображается, когда в разделе Видимость на вкладке ленты Арматура установлены флажки Размеры арматуры и Грани участков.

TTSD-73112

Теперь можно разбивать наборы армирования с помощью команды Разбить. Ранее можно было разбивать детали, одиночные арматурные стержни, а также группы арматурных стержней обычного и переменного сечения.

Иногда нужно разбивать наборы армирования, например, если в арматурную сборку требуется добавить лишь часть набора.

Чтобы разбить набор армирования, перейдите на вкладку Правка на ленте и нажмите Разбить. Выберите набор армирования и укажите две точки для линии разбиения.

Наборы армирования с гранями участков можно разбивать в любом направлении.

Ограничения:

• Разбиение работает только для наборов арматуры с одной или двумя прямыми направляющими. Если вы попытаетесь разбить набор арматуры, который содержит более двух направляющих или криволинейную направляющую, Tekla Structures отобразит сообщение «Невозможно разбить объект в этом месте».

• Поверхности участков наборов арматуры нельзя разрезать. Если у набора арматуры есть поверхности участков, разбиение возможно только перпендикулярно направляющей (то есть параллельно стержням).

TTSD-69992

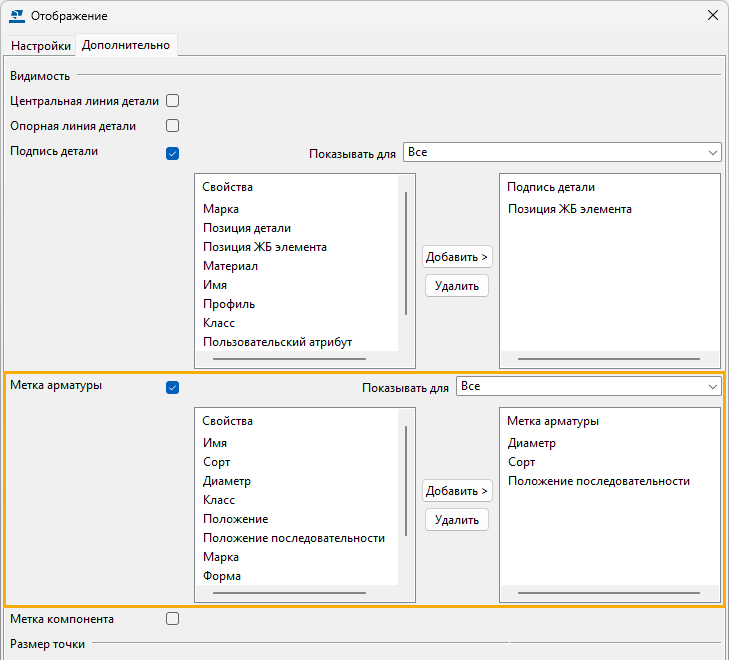

Аналогично подписям деталей, теперь вы можете показать подписи объектов армирования на видах модели. В диалоговом окне Отображение на вкладке Дополнительно добавлен новый раздел Метка арматуры. Здесь можно определить содержимое подписей арматуры и указать объекты армирования, для которых они будут отображаться (для всех или только для выбранных):

Дополнительные сведения см. в разделе Отображение информации о деталях и армировании с помощью подписей деталей и арматурных стержней.

TTSD-69110

• В компоненте Автоматическое разбиение появился новый параметр симметрии соединения встык , который позволяет разбивать арматурные стержни на части одинаковой длины. Эта длина максимально приближена к максимально допустимой длине.

  TSAC-8871

• Следующие атрибуты шаблонов теперь доступны для объектов армирования с типами содержимого REBAR и SINGLE_REBAR, а также в метках арматуры:

  TOP_LEVEL, TOP_LEVEL_GLOBAL, TOP_LEVEL_BASEPOINT, TOP_LEVEL_PROJECT,

  BOTTOM_LEVEL, BOTTOM_LEVEL_GLOBAL, BOTTOM_LEVEL_BASEPOINT, BOTTOM_LEVEL_PROJECT

  TTSD-69106

• Из пользовательского интерфейса Tekla Structures скрыты следующие расширенные параметры:

  • XS_REBARSET_SHOW_LEGFACES

  • XS_REBARSET_SHOW_GUIDELINES

  • XS_REBARSET_SHOW_PROPERTY_MODIFIERS

  • XS_REBARSET_SHOW_SPLITTERS

  • XS_REBARSET_SHOW_END_DETAIL_MODIFIERS

  • XS_DISPLAY_DIMENSIONS_WHEN_SELECTING_REBARS

  • XS_REBARSET_COLOR_BARGROUPS

  Вместо этих расширенных параметров вы можете использовать команды Арматура > Видимость на ленте или сочетания клавиш Alt+1...7.

  TTSD-74620

• Макрос Порядковая нумерация арматурных стержней, который был доступен в каталоге Приложения и компоненты, теперь удален. В Tekla Structures 2025 и последующих версиях можно назначать порядковые номера арматурных стержней с помощью обычных команд нумерации на ленте.

  TTSD-72545
