Опорные точки и линии детали

При создании детали вы задаете ее положение путем указания точек. Эти являются опорными точками детали. Если для задания местоположения детали вы указали две точки, эти точки образуют опорную линию детали, на концах линии отображаются ручки. Положение детали всегда дается относительно ее опорных точек.

При изменении значения Положение в свойствах детали профиль перемещается вокруг опорной линии; местоположение опорной линии в модели не перемещается.

Все свойства раздела Положение основаны на опорной линии, проходящей от начальной опорной точки к конечной.

Системы координат

В Tekla Structures используются две разные систем координат: глобальная и локальная.

Глобальная система координат — это основная опорная система для размещения объектов в Tekla Structures. Она изображается в виде зеленого куба в глобальной точке начала координат (x=0, y=0, z=0), которая в новой модели находится в нижнем углу. Глобальная система координат статическая; изменить ее невозможно.

Локальная система координат также называется активной рабочей плоскостью. Она представлена красной координатной стрелкой с направлениями X и Y, а также символом в правом нижнем углу вида модели. С помощью символа в правом нижнем углу можно также поворачивать вид модели из 3D- в 2D-плоскость, нажимая на оси управления навигацией.

Локальная система координат напрямую влияет на значения позиционирования в свойствах балки и колонны на панели свойств. Значение, используемое, когда локальная система координат установлена ​​в одном направлении, дает совершенно другие результаты, если она перемещается или изменяется.

Кроме того, на позиционирование детали может влиять ее внутренняя система координат. Вы можете использовать макрос Показать систему координат в каталоге Приложения и компоненты, чтобы отобразить систему координат для выбранной детали.

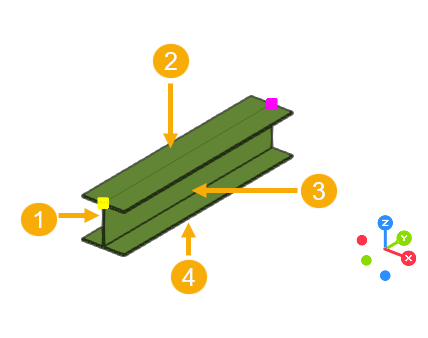

Грани детали

Детали в Tekla Structures имеют четыре грани: верхнюю, переднюю, заднюю и нижнюю.

Грани деталей представлены так, как они выглядели бы в направлении от желтой начальной ручки к пурпурной конечной ручке.

В свойствах балки и колонны на панели свойств есть настройка Поворот. Варианты поворота детали вокруг своей оси на рабочей плоскости: Верх, Спереди, Назад и Снизу.

В системе координат по умолчанию, в которой ось Z направлена вверх, верхняя грань балки должна быть обращена в положительном направлении оси Z.

Обратите внимание, что грани не меняются местами в зависимости от способа моделирования детали: если перевернуть балку набок, верх остается верхом, просто он больше не обращен вверх.

Свойства балки

Для деталей, смоделированных с помощью команды Балка, все настройки позиционирования относятся к активному направлению Z.

В свойствах балки есть следующие параметры позиционирования:

• На плоскости управляет положением справа‑слева относительно опорной линии детали.

  Возможные варианты — Середина, Справа и Слева.

• Поворот определяет, какая сторона обращена в положительном направлении оси Z.

  Возможные варианты — Верх, Спереди, Назад и Снизу.

• На глубине управляет положением вверх-вниз относительно опорной линии детали.

  Возможные варианты — Середина, Спереди и Позади.

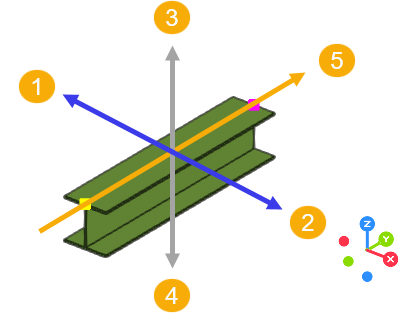

(1): На плоскости: Слева

(2): На плоскости: Справа

(3): На глубине: Спереди

(4): На глубине: Позади

(5): опорная линия

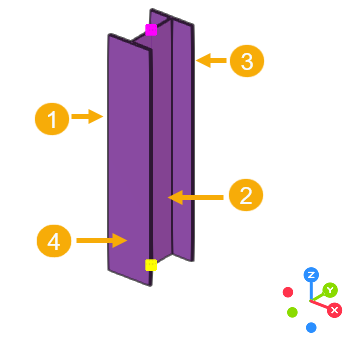

Свойства колонны

В свойствах колонны есть следующие параметры позиционирования:

• Вертикально управляет положением вверх-вниз относительно опорной точки детали.

  Возможные варианты — Середина, Вниз и Вверх.

• Поворот определяет, какая сторона обращена в отрицательном направлении оси X.

  Возможные варианты — Верх, Спереди, Назад и Снизу.

• Горизонтально управляет положением слева‑справа относительно опорной точки детали.

  Возможные варианты — Середина, Слева и Справа.

(1): Горизонтально: Слева

(2): Горизонтально: Справа

(3): Вертикально: Вверх

(4): Вертикально: Вниз

(5): опорная точка

Изменение положения детали

Используйте панель свойств и ее разделы Положение и Смещение конца, чтобы изменить позицию детали, или используйте параметры на контекстной панели инструментов.
