Предварительные условия и примеры лофтинговых пластин

Для создания лофтинговых пластин в модели должны присутствовать вспомогательные объекты. Tekla Structures создает форму лофтинговой пластины в соответствии с геометрией используемых вспомогательных объектов, путем соединения начальной точки первого вспомогательного объекта с начальной точкой второго вспомогательного объекта. Конечные точки вспомогательных объектов соединяются аналогичным образом.

Следующие вспомогательные объекты можно соединить для получения лофтинговой пластины:

Вспомогательную линию со вспомогательной линией

Например:
Вспомогательную линию со вспомогательной дугой

Например:
Вспомогательную дугу со вспомогательной дугой

Например:
Вспомогательную окружность со вспомогательной окружностью

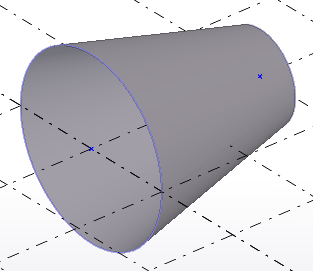

Например:
Вспомогательную поликривую с вспомогательной поликривой

Создание лофтинговой пластины

Создайте необходимые вспомогательные объекты в модели. Форма лофтинговой пластины основывается на форме вспомогательных объектов.
Вам понадобятся
- вспомогательные линии
- вспомогательные дуги
- вспомогательные окружности

  или
- вспомогательные поликривые

  В случае с поликривыми используйте команды Создать дугу по касательной или Создать касательную линию на панели инструментов вспомогательной поликривой. Для создания поликривых, содержащих только прямые сегменты, используйте команду Создать линию . Обратите внимание, что вспомогательные поликривые не обязательно должны иметь одинаковое количество сегментов, при условии, что они являются касательными друг к другу.
После создания необходимых вспомогательных объектов перейдите на вкладку Металл и выберите Пластина > Создать лофтинговую пластину.
На появившейся панели инструментов нажмите кнопку, чтобы указать, как будет создаваться лофтинговая пластина: по двум вспомогательным объектам или по вспомогательному объекту и точке.
- При создании лофтинговой пластины по двум вспомогательным объектам :
  1. Выберите первый вспомогательный объект: линию, дугу, окружность или поликривую.

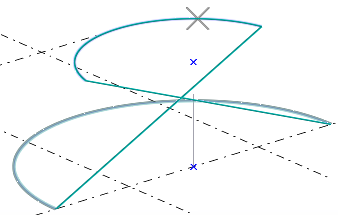

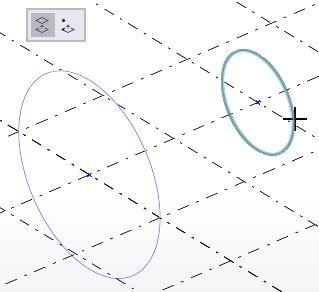

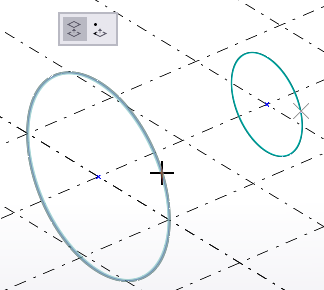

    Например, если для создания лофтинговой пластины используются две вспомогательные окружности:
  2. Выберите второй вспомогательный объект.

    Tekla Structures создает лофтинговую пластину между выбранными вспомогательными объектами, используя свойства объекта Лофтинговая пластина на панели свойств.
- При создании лофтинговой пластины по одному вспомогательному объекту и точке :
  1. Выберите первый вспомогательный объект: линию, дугу, окружность или поликривую.

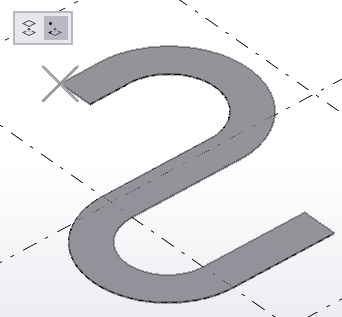

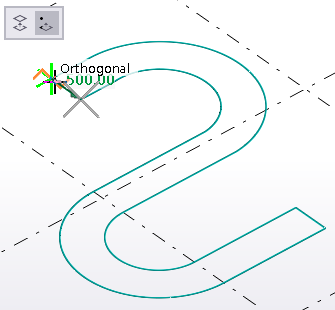

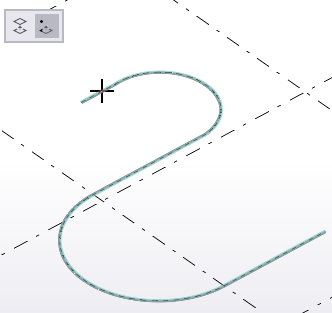

    Например, если для создания лофтинговой пластины используется вспомогательная поликривая и точка:

    Tekla Structures показывает предварительное изображение геометрии детали. Ориентируясь по предварительному изображению, задайте направление и размер лофтинговой пластины.
  2. Укажите точку.

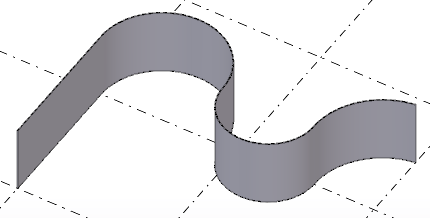

    Tekla Structures создает лофтинговую пластину в соответствии с предварительным изображением, используя свойства объекта Лофтинговая пластина на панели свойств.

Изменение формы лофтинговой пластины

Для изменения формы лофтинговой пластины можно использовать значения размеров и ручки прямого изменения.

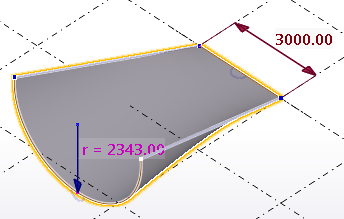

Измените, например, высоту и радиус лофтинговой пластины.
Линии и дуги: перетащите символ в средней точке линии или дуги, чтобы изменить форму лофтинговой пластины.

Разбиение лофтинговой пластины

Обратите внимание, что разбивать замкнутые цилиндрические или конические лофтинговые пластины невозможно.

На вкладке Правка выберите Разбить.
Выберите лофтинговую пластину, которую вы хотите разбить.
Укажите точку для задания линии разбиения.

Tekla Structures разбивает лофтинговую пластину.

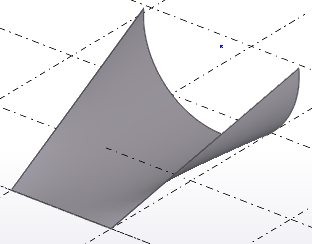

Например:

Перемена местами ручек на концах для корректировки геометрии лофтинговой пластины

В некоторых случаях, когда вы пытаетесь создать лофтинговую пластину, геометрия пластины может получиться самопересекающейся (это значит, что начальная и конечная точки верхнего и нижнего вспомогательного объекта находятся напротив друг друга). В таких случаях пластина не создается.

Можно попробовать устранить проблему, изменив направление моделирования вспомогательных линий или дуг.

Выберите вспомогательную линию или вспомогательную дугу.

При использовании вспомогательных линий убедитесь, что переключатель Прямое изменение не активен. В этом случае вы увидите желтые и пурпурные ручки объектов.
На контекстной панели инструментов нажмите кнопку Поменять концы местами.

Tekla Structures меняет направление моделирования выбранного вспомогательного объекта, чтобы лофтинговую пластину можно было создать корректно.

При использовании вспомогательных окружностей для решения проблемы можно попробовать переместить одну из окружностей.

Развертывание лофтинговых пластин

На чертежах отдельных деталей лофтинговые пластины можно изображать в виде разверток. Создавать развертки можно для лофтинговых пластин, созданных между простыми геометрическими объектами, а также для лофтинговых пластин из касательных поликривых.

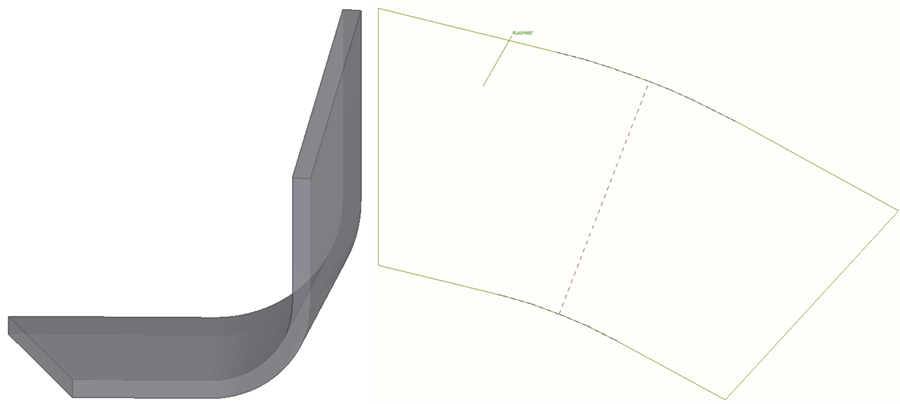

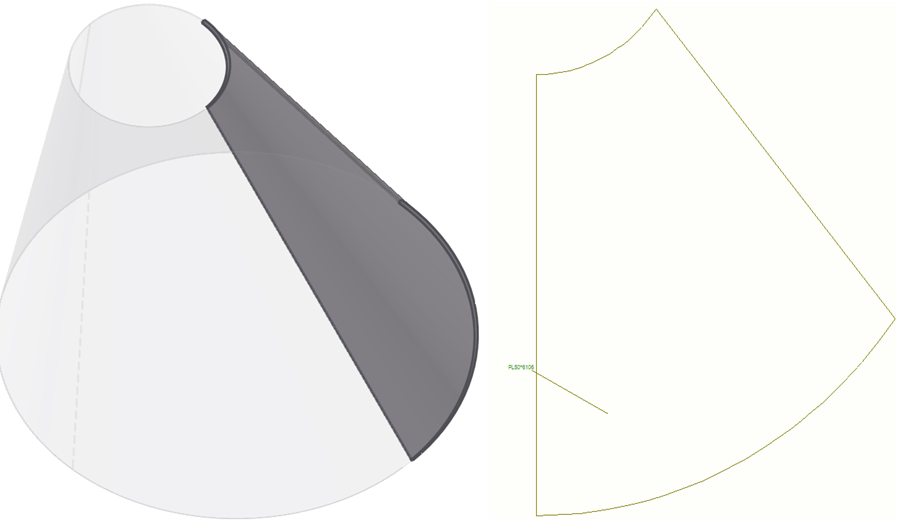

Примеры разверток лофтинговых пластин, созданных между простыми геометрическими объектами:

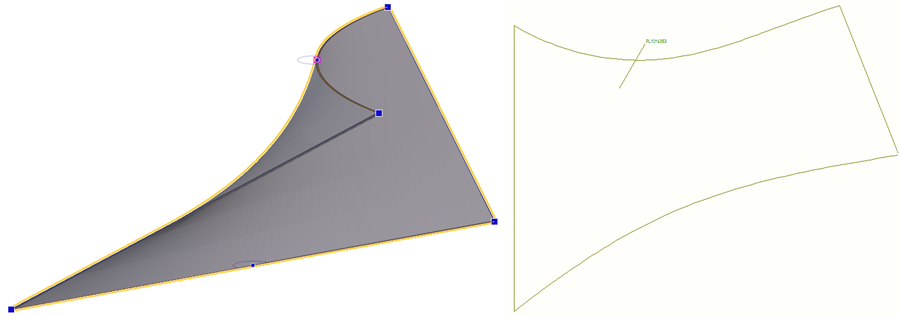

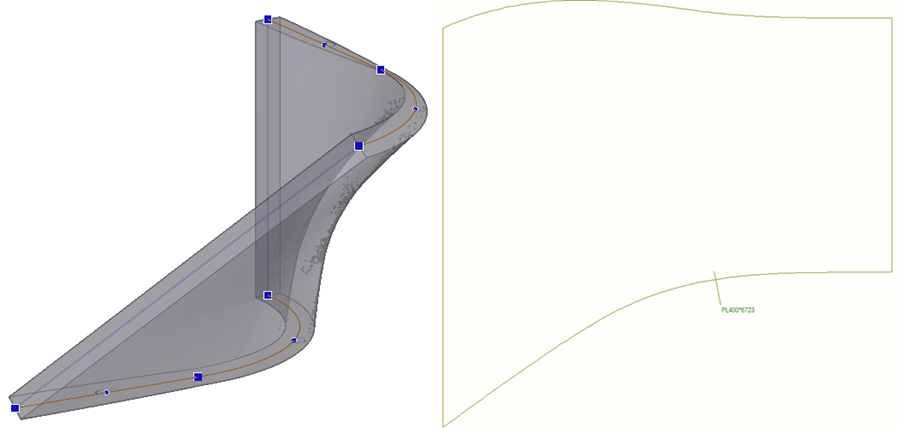

Примеры разверток лофтинговых пластин, созданных из касательных поликривых:

Изменение свойств лофтинговой пластины

Если панель свойств не открыта, дважды щелкните лофтинговую пластину, чтобы открыть свойства объекта Лофтинговая пластина.
Измените свойства требуемым образом.
Нажмите кнопку Изменить.

Свойства лофтинговых пластин

Для просмотра и изменения свойств стальной лофтинговой пластины используются свойства объекта Лофтинговая пластина на панели свойств. Чтобы открыть свойства, дважды щелкните стальную лофтинговую пластину. Файлы свойств стальных лофтинговых пластин имеют расширение *.lpl.

Если вы настроили компоновку панели свойств, список свойств может быть другим.


Параметр	Описание
Общие
Имя	Имя лофтинговой пластины, задаваемое пользователем. Имя может содержать не более 61 символа. Tekla Structures использует имена деталей в отчетах и в диалоговом окне Диспетчер документов, а также для идентификации деталей одного и того же типа.
Профиль	Профиль лофтинговой пластины.
Материал	Материал лофтинговой пластины.
Обработка поверхности	Тип обработки поверхности. Обработка задается пользователем. Это свойство описывает способ обработки поверхности детали (например, противокоррозийная краска, горячее цинкование, огнезащитное покрытие и др.).
Класс	Используется для группирования лофтинговых пластин. Например, детали, принадлежащие к разным классам, можно отображать разными цветами.
Серия нумерации
Нумерация деталей	Префикс детали и начальный номер для номера позиции детали.
Нумерация сборок	Префикс сборки и начальный номер для номера позиции сборки.
Тип грани
Тип грани	Укажите, должны ли верхняя и нижняя грани пластины быть на одном уровне с плоскостью. Перпендикулярно: Верхняя и нижняя грани пластины нелинейны.
Тип грани	Ограничена криволинейными плоскостями: Верхняя и нижняя грани пластины планарны.
Экспорт в IFC
Объект IFC	Для экспорта в IFC выберите тип IFC и подтип детали. Доступные подтипы зависят от выбранного объекта IFC. Можно начать вводить имя объекта IFC, и соответствующие объекты IFC будут отображаться в списке. Можно выбрать подтип IFC4 среди предустановленных параметров или выбрать USERDEFINED, а затем ввести текст в поле Пользовательский тип (IFC4).
Подтип (IFC4)
Пользовательский тип (IFC4)
Еще
Пользовательские атрибуты	Нажмите кнопку Пользовательские атрибуты, чтобы открыть пользовательские атрибуты детали. Пользовательские атрибуты содержит дополнительные сведения о детали.

Создание стальной лофтинговой пластины
