XS_DRAW_BOLTS_THROUGH_NEIGHBOUR_PARTS
Категория в диалоговом окне «Расширенные параметры»: Свойства чертежа
Если этот расширенный параметр установлен в значение TRUE, части болтов, конфликтующие с соседними деталями, изображаются на чертежах. Если изображать эти части болтов не требуется, установите его в значение FALSE. Значение по умолчанию — FALSE.
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.

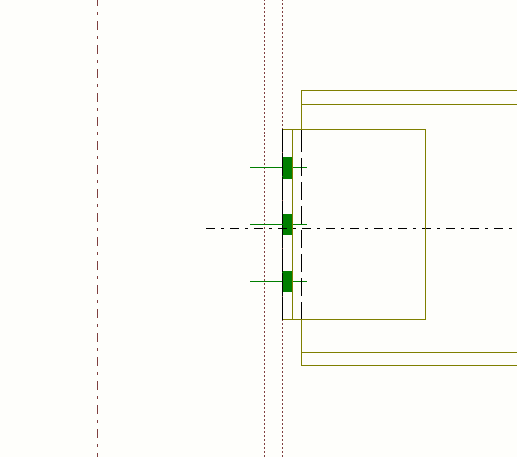

В следующем примере показано, как выглядит чертеж, когда этот расширенный параметр установлен в значение FALSE.

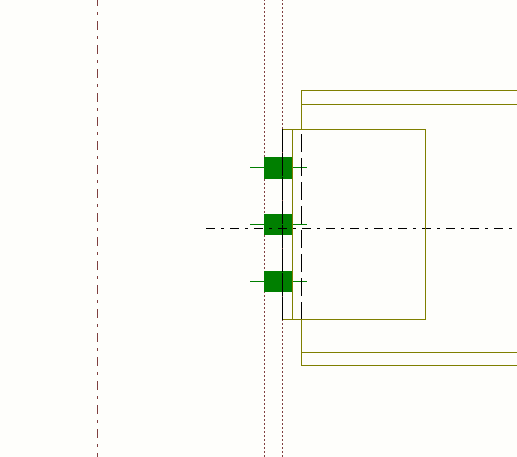

В следующем примере расширенный параметр установлен в значение TRUE.
