XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
Категория в диалоговом окне «Расширенные параметры»: ЧПУ
Этот расширенный параметр позволяет управлять скруглением углов вырезов в файлах ЧПУ. Значение по умолчанию — FALSE.
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
Примеры
В указанном ниже примере рассматриваются понятия вырезов, углов вырезов, скруглений углов вырезов и углов балок.

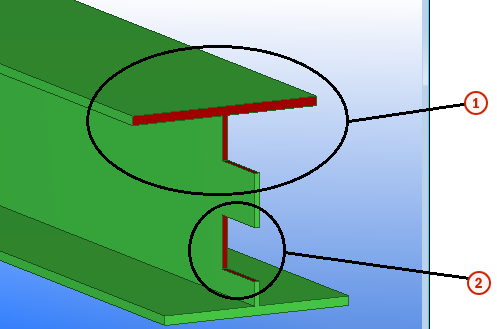

- Вырез расположен в углу балки
- Вырез расположен не в углу балки

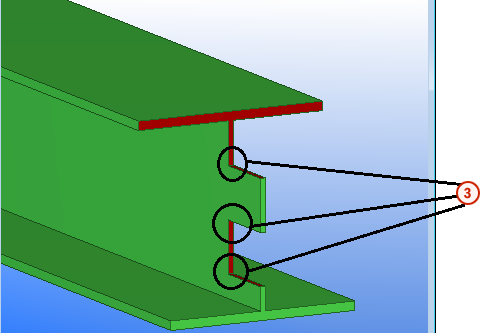

- Три выреза, остальные углы —обычные
- Параметры внутренней формы вырезов (или скругления углов вырезов) в диалоговом окне Настройки файлов ЧПУ
В таблице ниже показано, как настройки XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS (TRUE/FALSE) и настройки Форма внутренних углов влияют на файл ЧПУ.
Расширенный параметр XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS установлен в значение FALSE
|
Расширенный параметр XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS установлен в значение TRUE
|
|
| Форма внутренних углов = 0 |
|
|
| Форма внутренних углов = 1 |
|
|
