XS_DSTV_DO_NOT_UNFOLD_POLYBEAM_PLATES
Категория в диалоговом окне «Расширенные параметры»: ЧПУ
Если этот расширенный параметр установлен в значение TRUE, при создании файлов DSTV пластины составных балок не представляются в виде разверток. Это значит, что пластины составных балок будут обрабатываться как «вырезаемые по форме», а не «сгибаемые по форме» вне зависимости от способа моделирования. Чтобы этот расширенный параметр действовал, пластина составной балки должна лежать в плоскости XY материала.
Если этот расширенный параметр установлен в значение FALSE, Tekla Structures записывает в файлы DSTV геометрию разверток пластин составных балок. Значение по умолчанию — FALSE.

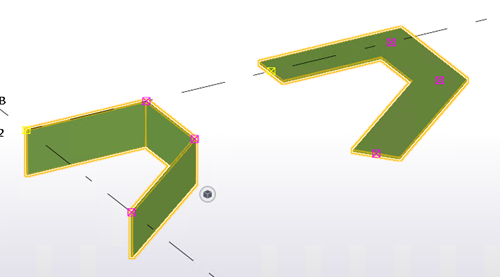

На рисунке ниже пластина составной балки справа находится в плоскости XY, значит установка этого расширенного параметра в значение TRUE работает. Пластина составной балки с левой стороны не находится в плоскости XY, а геометрия развертки записывается в файлы DSTV, даже если этот расширенный параметр установлен в значение TRUE.
Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
