Категория в диалоговом окне «Расширенные параметры»: Свойства чертежа

Этот расширенный параметр определяет, какая высота шрифта используется на чертежах.

• Если для этого расширенного параметра задано значение TRUE, при экспорте чертежей (DGN, DWG и DXF) и их печати (бумага, файлы печати, PDF) используется высота CAP, а высота шрифта такая же, как и высота заглавных букв конкретного шрифта. При использовании высоты CAP высота шрифта, установленная для чертежа в Tekla Structures, остается одинаковой при открытии чертежа в Autodesk AutoCAD или Bentley MicroStation и при его печати на бумаге или в формате PDF.

• Если для этого расширенного параметра установлено значение FALSE, используется высота шрифта em. Например, при использовании высоты em и экспорте чертежа из Tekla Structures в файл DWG изменяется высота шрифта (из em в CAP). В результате во многих случаях высота шрифта оказывается неправильной.
• Значение по умолчанию — FALSE. Вам может потребоваться изменить значение на TRUE в вашей среде или для некоторых ваших проектов.

Традиционно высота текста на чертежах в Tekla Structures устанавливается на основе метрической высоты шрифта em (размер точки). Однако в некоторых проектах высота текста должна определяться с использованием другого отраслевого стандарта — высоты шрифта CAP. Высота CAP более точно представляет высоту заглавной буквы, чем высота em.

(1) Высота CAP

(2) Размер точки (em)

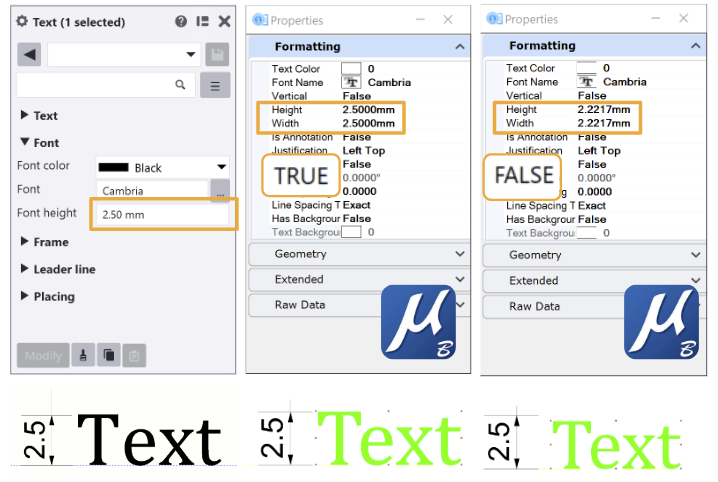

На изображении ниже показана разница в высоте шрифта в экспортированном файле DWG, когда расширенный параметр установлен в значение TRUE (используется высота CAP) или FALSE (используется высота em):

Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
