Категория в диалоговом окне «Расширенные параметры»:Свойства чертежа

Этот расширенный параметр позволяет задать положение опорных линий на чертежах.

Вы можете игнорировать метод вставки детали в модель, воспользовавшись одним из переключателей.

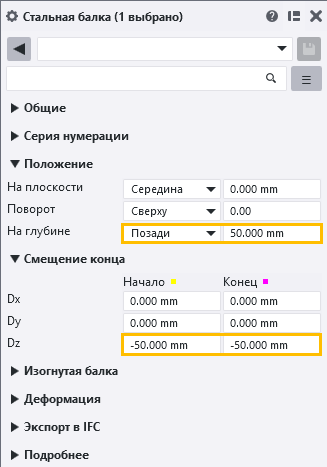

В следующих примерах деталь была создана с конкретными настройками положения (На плоскости, Поворот, На глубине) и смещения концов (Dx, Dy, Dz).

Можно использовать перечисленные ниже переключатели. Если значение не задано, Tekla Structures использует POINT_LINE.

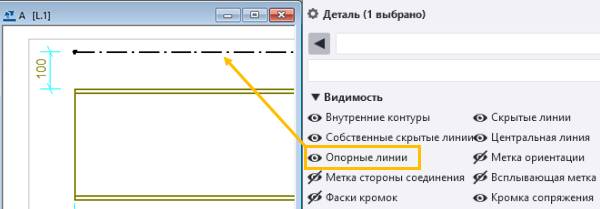

• POINT_LINE учитывает заданное значение положения На глубине 50 мм, а также смещение конца Dz –50 мм, поэтому линия находится в том же относительном положении, что и в модели.



• DEFINITION_LINE создает линию между определяющими точками детали, принимает значения параметров положения, однако игнорирует смещение конца, поэтому опорная линия вычерчивается с использованием На глубине 50 мм, а смещение конца Dz, равное –50 мм, не учитывается.



• CORNER_REFERENCE_LINE игнорирует настройки положения и смещения конца и вычерчивает опорную линию так, чтобы она находилась на детали, а не за ее пределами. При этом способ вставки детали в модель не имеет значения.



Этот расширенный параметр связан с конкретной моделью. Его значение сохраняется в базе данных параметров.
