Importowanie danych układu do narzędzia Menedżer rozmieszczenia

Za pomocą importu danych układu do modelu w Menedżer rozmieszczenia można zweryfikować warunki powykonawcze.

Można skopiować plik zawierający dane układu z urządzenia układu, np. Trimble® LM80, do komputera i później zaimportować plik do Menedżer rozmieszczenia. Można też zaimportować dane układu z Trimble Connect do Menedżer rozmieszczenia. Można też zaimportować plik bezpośrednio do Menedżer rozmieszczenia. Jest to możliwe w przypadku podłączenia urządzenia geodezyjnego do komputera za pomocą połączenia USB lub Bluetooth.

Importowanie danych układu

Na karcie Zarządzaj kliknij Menedżer rozmieszczenia.
W razie potrzeby sprawdź w Ustawienia , czy domyślne ustawienia importu są zgodne z założeniami, i zmień ustawienia w razie potrzeby.
W Menedżer rozmieszczenia kliknij Import.

Okno dialogowe importu zawiera karty punktów projektowych i punktów pomiarowych. Punkty projektowe to punkty układu utworzone w modelu Tekla Structures. Punkty wymiarowe to punkty układu zmierzone na budowie.
Wybierz typ pliku do importu.
- Import pliku punktu (.txt), aby zaimportować punkty układu.

  Pliki punktów (.txt) są zawsze importowane do zakładki Punkty projektowe niezależnie od tego, czy zostały faktycznie zmierzone na budowie.
- Import pliku CSV (.csv), aby zaimportować punkty układu.

  Pliki CSV (.csv) są zawsze importowane do zakładki Punkty projektowe niezależnie od tego, czy zostały faktycznie zmierzone na budowie.
- Import pliku zadania (.cnx) , aby zaimportować wszystkie dane układu z pliku zadania Trimble® LM80.

  Pliki zadań (.cnx) zostaną zaimportowane na kartę Punkty wymiarowe.
- Import pliku Field Link (.tfl) lub Import pliku Field Link (.tflx), aby zaimportować wszystkie dane układu w pliku Trimble FieldLink. Pliki .tflx są używane w Trimble FieldLink w wersji 6.3 i nowszych.
- Import Trimble Connect (.tflx), aby zaimportować wszystkie dane układu z Trimble Connect do pliku Trimble FieldLink.

Wybierz plik do zaimportowania.

Punkty zaimportowane z plików Trimble FieldLink (.tflx) są wyświetlane w oknie dialogowym Menedżer rozmieszczenia przy użyciu różnych kolorów i symboli, w zależności od typu klasyfikacji wizualnej punktu. W modelu zaimportowane punkty są wyświetlane kolorem klasy, który najbardziej odpowiada kolorowi symbolu.


Kolor Trimble FieldLink	Kolor Tekla Structures	Opis
		Punkt kontrolny
		Stan tolerancji - niski
		Stan tolerancji - w tolerancji
		Stan tolerancji - wysoki
		Punkt projektowy
		Marker AprilTag
		Poziom płaszczyzny w tolerancji
		Górna tolerancja na poziomie płaszczyzny
		Dolna tolerancja poziomu płaszczyzny
		W zakresie tolerancji
		Poza zakresem tolerancji

Jeśli plik punktów nie zawiera nagłówków kolumn, Menedżer rozmieszczenia otwiera okno dialogowe Import pliku tekstowego - Odwzorowanie nagłówków kolumn, w którym można zdefiniować kolumny.

Wybierz grupę, do której będą importowane dane układu.

W przypadku plików .txt i .csv grupa wybrana na liście jest używana tylko dla punktów, które nie mają grupy określonej w importowanym pliku. W razie potrzeby kliknij przycisk Nowy , aby utworzyć nową grupę.

Pliki zadania (.cnx) i pliki Trimble FieldLink (.tfl, .tflx) mogą zawierać grupy punktów układu. Jeśli w tych plikach znajdują się grupy, to są one wyświetlane na liście grup, które można wybrać na liście Grupa.
W przypadku importowania do nowej grupy wybierz układ współrzędnych grupy w Grupuj lokalny układ współrzędnych.

Domyślnie nowe grupy używają układu współrzędnych wybranego w Grupuj lokalny układ współrzędnych dla nowych grup.
Kliknij Import.
Zaimportowane punkty zostaną utworzone w modelu i wyświetlone w oknie dialogowym Menedżer rozmieszczenia w grupie wybranej w oknie dialogowym importu.

Niektóre zaimportowane punkty mogą znajdować się poza wartościami tolerancji zdefiniowanymi dla punktów pomiarowych w Menedżer rozmieszczenia w Ustawienia. Punkty te są wyświetlane w grupie Poza tolerancją. Odchylenie tolerancji jest określane przez porównanie zaimportowanych punktów pomiarowych z punktami projektowymi utworzonymi w modelu. Dane odchyleń mogą być używane do dostosowania położeń punktów projektowych do położeń punktów pomiarowych na budowie.

Punkty pomiarowe mają przyrostek _MP w nazwie pierwotnej, aby odróżnić je od punktów projektowych zarówno w modelu, jak i na rysunkach. Grupa, do której należy punkt, jest wyświetlana w nawiasach po nazwie punktu.

Po wybraniu punktu w grupie Poza tolerancją właściwości punktu są wyświetlane w Menedżer rozmieszczenia. Sprawdź, czy dane odchyleń dokładnie odzwierciedlają dane w importowanym pliku .tflx lub .tfl. Wartości, które znajdują się poza zdefiniowanymi wartościami tolerancji, są wyświetlane na czerwonym tle.

Aby zwizualizować punkty pomiarowe w modelu, użyj opcji Tolerancja rozmieszczenia:
- Pokaż tylko punkty pomiarowe tymczasowo ukrywa wszystkie obiekty układu poza punktami pomiarowymi.
- Pokaż tylko punkty poza tolerancją tymczasowo ukrywa wszystkie obiekty układu poza punktami pomiarowymi, które znajdują się poza tolerancją.
- Pokaż wszystko przywraca widoczność wszystkich obiektów układu.

Określanie kolumn pliku punktów

Punkty układu można importować do modelu w pliku punktów, w którym wymienione są nazwy i współrzędne punktów układu. Jeśli plik punktu nie ma nagłówka lub jeśli Menedżer rozmieszczenia nie rozpoznaje nagłówka, wówczas po wybraniu pliku importu jest wyświetlane okno dialogowe Import pliku tekstowego - Odwzorowanie nagłówków kolumn.

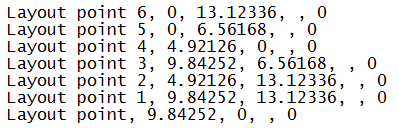

Przykład pliku punktów bez nagłówka:

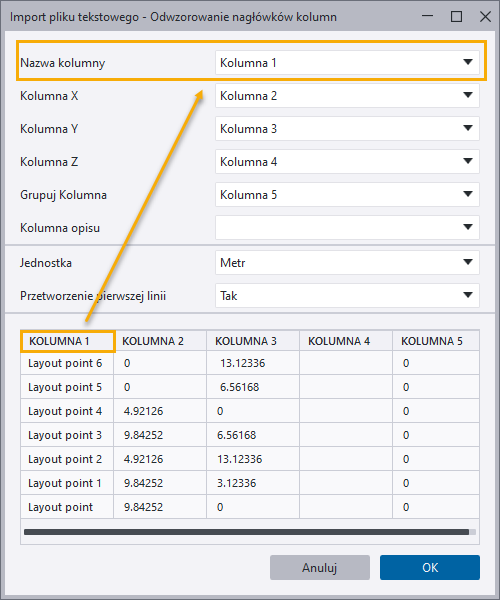

W oknie dialogowym Import pliku tekstowego - Odwzorowanie nagłówków kolumn zawartość pliku punktów jest wyświetlana na dole, a nagłówki kolumn są wyświetlane u góry.

Sprawdź, czy zawartość pliku punktów jest wyświetlona pod właściwymi nagłówkami kolumn.
- Nazwa kolumny wyświetla nazwę punktu układu.
- Kolumna X wyświetla współrzędne x.
- Kolumna Y wyświetla współrzędne y.
- Kolumna Z wyświetla współrzędne z.
- Kolumna Grupa pokazuje grupę, do której są importowane punkty.
W razie potrzeby można zmienić kolumny w górnej części okna dialogowego, wybierając właściwą kolumnę z listy.
Wybierz jednostkę miary.
W ustawieniu Przetworzenie pierwszej linii określ, czy pierwszy wiersz w pliku punktów jest wierszem nagłówków.
- Tak oznacza, że pierwszy wiersz zawiera dane punktu układu i nie jest wierszem nagłówków.
- Nie oznacza, że pierwszy wiersz jest wierszem nagłówków.
Kliknij OK.

Punkty wymiarowe w narzędziu Menedżer rozmieszczenia

Punkty wymiarowe to punkty układu zmierzone na budowie za pomocą urządzenia geodezyjnego i zaimportowane do Tekla Structures. Możesz wyświetlić właściwości punktów pomiarowych w Menedżer rozmieszczenia lub w oknie dialogowym narzędzia Punkt układu. Oprócz ogólnych właściwości punktu, takich jak nazwa, średnica i kształt, punkty pomiarowe mają właściwości punktów pomiarowych, których nie można modyfikować w Tekla Structures.

Aby wyświetlić właściwości punktu pomiarowego, wybierz punkt w Menedżer rozmieszczenia lub kliknij dwukrotnie punkt w modelu.

Właściwości punktów wymiarowych są następujące:


Właściwość	Opis
Jest pkt. obserwacji	Można oznaczyć punkt wymiarowy jako obserwowany w urządzeniu Trimble® LM80, jeśli ma odchylenie od odpowiadającego mu punktu układu utworzonego w modelu. Właściwość jest wyświetlana w oknie dialogowym Punkt układu.
Jest pkt. pola	Punkt pola został zmierzony na budowie i zaimportowany do Tekla Structures. Jest linią pola to odpowiadająca właściwość dla linii układu. Właściwość jest wyświetlana w oknie dialogowym Punkt układu.
HR	Wysokość, na której znajduje się pryzmat na słupku. Jest używana do określania wysokości urządzenia, a także rzeczywistej wysokości punktu pomiarowego.
HA	Kąt poziomy to kąt zmierzony z odczytu wstecz lub kąta 0.
VA	Kąt pionowy to różnica wymiaru kąta z pozycji poziomej zakresu przyrządu.
SD	Odległość skośna to rzeczywista odległość niezależna od zmiany wysokości. Kąt poziomy to odległość wzdłuż płaszczyzny poziomej.
PPM	Liczba cząstek na milion to współczynnik używany do wyznaczania pomiarów uwzględniających warunki atmosferyczne i ich wpływ na załamywanie światła. Właściwość ta jest istotna dla obliczania i dokładności wymiaru.
Offset repera	Offset repera to pomiar wykonywany w celu określenia repera, od którego są obliczane wymiary wysokości.
