Importazione dei dati di layout in Gestione layout

È possibile utilizzare Gestione layout per importare i dati di layout nel modello per verificare le condizioni dell'eseguito.

È possibile copiare il file contenente i dati di layout da un dispositivo di layout, ad esempio Trimble® LM80, sul computer e importarlo successivamente in Gestione layout. È inoltre possibile importare i dati di layout da Trimble Connect a Gestione layout. In alternativa, è possibile importare un file direttamente in Gestione layout. È possibile eseguire questa operazione collegando il dispositivo di layout al computer in uso mediante connessione USB o Bluetooth.

Importazione dei dati di layout

Nella scheda Gestione cliccare su Gestione layout.
Se necessario, verificare da Impostazioni che le impostazioni di importazione di default siano quelle previste e modificarle se necessario.
In Gestione layout, clicca Importazione.

La finestra di dialogo di importazione include schede per i punti progetto e i punti misurati. I punti progetto sono punti di layout creati nel modello Tekla Structures. I punti misurati sono punti di layout misurati in cantiere.
Selezionare il tipo di file per l'importazione.
- Importa file punto (.txt) per importare i punti di layout.

  I file dei punti (.txt) vengono sempre importati nella scheda Punti progetto, senza considerare se sono stati misurati in cantiere.
- Importa file CSV (.csv) per importare i punti di layout.

  I file CSV (.csv) vengono sempre importati nella scheda Punti progetto, senza considerare se sono stati misurati in cantiere.
- Importa file lavoro (.cnx) per importare tutti i dati di layout in un file lavoro Trimble® LM80.

  I file lavoro (.cnx) vengono importati nella scheda Punti misurati.
- Importa file di collegamento campi (.tfl) o Importa file di collegamento campi (.tflx) per importare tutti i dati di layout in un file Trimble FieldLink. I file .tflx sono utilizzati per Trimble FieldLink dalla versione 6.3 in avanti.
- Importa Trimble Connect (.tflx) per importare tutti i dati di layout da Trimble Connect in un file Trimble FieldLink.

Selezionare il file da importare.

I punti importati dai file Trimble FieldLink (.tflx) vengono visualizzati nella finestra di dialogo Gestione layout utilizzando colori e simboli diversi, a seconda del tipo di classificazione visiva del punto. Nel modello i punti importati vengono visualizzati in base al colore della classe che più si avvicina al colore del simbolo.


Colore Trimble FieldLink	Colore di Tekla Structures	Descrizione
		Punto di controllo
		Stato di tolleranza: basso
		Stato di tolleranza: in tolleranza
		Stato di tolleranza: alto
		Punto progetto
		Etichetta April
		Livello piano in tolleranza
		Tolleranza elevata livello piano
		Tolleranza bassa livello piano
		Palo sulla tolleranza
		Palo fuori tolleranza

Se un file punto non contiene intestazioni di colonna, Gestione layout apre la finestra di dialogo Importazione file di testo - Mappatura intestazioni colonne in cui è possibile definire le colonne.

Selezionare il gruppo in cui vengono importati i dati di layout.

Per i file .txt e .csv, il gruppo selezionato nella lista viene utilizzato solo per i punti per i quali non è specificato un gruppo nel file importato. Se necessario, cliccare sul Nuovo pulsante per creare un nuovo gruppo.

I file di lavoro (.cnx) e i file Trimble FieldLink (.tfl, .tflx) possono contenere gruppi di punti di layout. Se sono presenti gruppi in questi file, i gruppi sono visualizzati nella lista dei gruppi selezionabili nella lista Gruppo.
Se si esegue l'importazione in un nuovo gruppo, selezionare il sistema di coordinate del gruppo in Sistema di coordinate locale del gruppo.

Di default, i nuovi gruppi utilizzano il sistema di coordinate selezionato in Sistema di coordinate locale per i nuovi gruppi.
Cliccare su Importazione.
I punti importati vengono creati nel modello e visualizzati nella finestra di dialogo Gestione layout nel gruppo selezionato nella finestra di dialogo Importa.

Alcuni punti importati potrebbero trovarsi al di fuori dei valori di tolleranza specificati per i punti misurati in Gestione layout Impostazioni. Questi punti sono elencati nel gruppo Fuori tolleranza. La deviazione di tolleranza si determina confrontando i punti misurati importati con i punti progetto creati nel modello. I dati sulle deviazioni possono essere utilizzati per regolare le posizioni dei punti progetto in modo che corrispondano alle posizioni dei punti misurate in cantiere.

I punti misurati hanno il suffisso _MP nel nome originale per distinguerli dai punti progetto, sia nel modello che nei disegni. Il gruppo di appartenenza di un punto viene visualizzato tra parentesi dopo il nome punto.

Quando si seleziona un punto nel gruppo Fuori tolleranza, le proprietà del punto vengono visualizzate in Gestione layout. Verificare che i dati sulle deviazione riflettano accuratamente i dati presenti nel file di importazione .tflx o .tfl. I valori al di fuori dei valori di tolleranza specificati vengono visualizzati su uno sfondo rosso.

Per visualizzare i punti misurati nel modello, utilizzare le opzioni Tolleranza layout:
- Mostra solo i punti misurati nasconde temporaneamente tutti gli oggetti di layout ad eccezione dei punti misurati.
- Mostra solo i punti fuori tolleranza nasconde temporaneamente tutti gli oggetti di layout ad eccezione dei punti misurati fuori tolleranza.
- Mostra tutto ripristina la visibilità di tutti gli oggetti di layout.

Definizione delle colonne dei file punto

È possibile importare i punti di layout nel modello in un file punto in cui sono elencati i nomi dei punti di layout e le coordinate dei punti. Se il file punto non ha un'intestazione o se Gestione layout non riconosce l'intestazione, viene visualizzata la finestra di dialogo Importazione file di testo - Mappatura intestazioni colonne quando si seleziona il file di importazione.

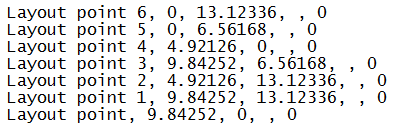

Esempio di un file punto senza intestazione:

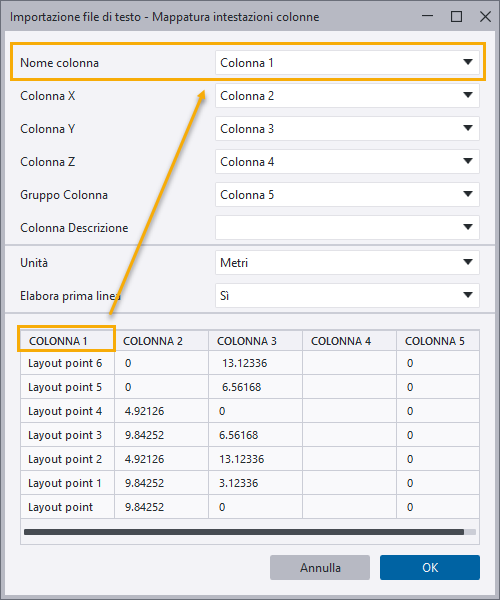

Nella finestra di dialogo Importazione file di testo - Mappatura intestazioni colonne, il contenuto del file punto viene visualizzato in basso, mentre le intestazioni di colonna vengono visualizzate in alto.

Verificare che il contenuto del file punto siamo mostrato sotto alle intestazioni di colonna corrette:
- Nome colonna mostra il nome del punto di layout.
- Colonna X mostra le coordinate x.
- Colonna Y mostra le coordinate y.
- Colonna Z mostra le coordinate z.
- La colonna Gruppo mostra il gruppo in cui vengono importati i punti.
Se necessario, modificare le colonne nella parte superiore della finestra di dialogo selezionando la colonna corretta dalla lista.
Selezionare un'unità di misura.
Scegliere nell'impostazione Elabora prima linea se la prima linea nel file punto è una riga di intestazione.
- Sì significa che la prima linea include dati sui punti di layout e che non è una riga di intestazione.
- No significa che la prima linea è una riga di intestazione.
Cliccare su OK.

Punti misurati in Gestione layout

I punti misurati sono punti misurati in cantiere utilizzando un dispositivo di layout e importati in Tekla Structures. È possibile visualizzare le proprietà dei punti misurati in Gestione layout o nella finestra di dialogo Punto di layout dello strumento. Oltre alle proprietà generali dei punti, come nome, diametro e forma, i punti misurati presentano proprietà specifiche non modificabili in Tekla Structures.

Per visualizzare le proprietà dei punti misurati, selezionare il punto in Gestione layout o cliccare due volte sul punto nel modello.

Le proprietà dei punti misurati sono le seguenti:


Proprietà	Descrizione
È un punto di sorveglianza	È possibile etichettare un punto misurato come fissato nel dispositivo Trimble® LM80 se devia dal punto di layout corrispondente creato nel modello. La proprietà viene visualizzata nella finestra di dialogo dello Punto di layout strumento.
È un punto di campo	Un punto di cantiere è stato misurato in cantiere e importato in Tekla Structures. È una linea di campo è la proprietà corrispondente per le linee di layout. La proprietà viene visualizzata nella finestra di dialogo dello Punto di layout strumento.
HR	L'altezza della barra è l'altezza del prisma sul polo. È utilizzata per determinare l'altezza dello strumento e, pertanto, l'altezza effettiva del punto misurato.
HA	L'angolo orizzontale è l'angolo misurato dalla visuale posteriore o l'angolo 0.
VA	L'angolo verticale è la differenza nella misurazione dell'angolo dalla posizione orizzontale dell'ambito dello strumento.
SD	La distanza della pendenza è la distanza effettiva indipendentemente dalla variazione di altezza. L'angolo orizzontale è la distanza lungo il piano orizzontale.
PPM	Parti per milione è il fattore utilizzato per determinare le misurazioni che prendono in considerazione le condizioni dell'aria e in che modo queste influiscono sulla capacità della luce di spostarsi nell'aria. Questa proprietà è importante per la precisione e il calcolo della misurazione.
Offset benchmark	L'offset benchmark è una misurazione che definisce un benchmark dal quale sono calcolate le misurazioni dell'altezza.
