Blacha podstawy słupa rurowego (1066)

Komponent Blacha podstawy słupa rurowego (1066) pozwala utworzyć blachę podstawy kwadratowego lub okrągłego słupa osadzonego w betonie.

Utworzone obiekty

Blacha podstawy
Żebra
Otwory przelotowe
Śruby
Spoiny

Zastosowania


Sytuacja	Opis

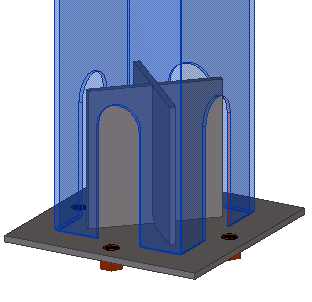

	Blacha podstawy z kwadratowym słupem
	Blacha podstawy z kwadratowym słupem
	Blacha podstawy z okrągłym słupem
	Blacha podstawy z okrągłym słupem

Przed rozpoczęciem

Utwórz słup.

Kolejność wyboru

Wybierz element główny (słup).
Wybierz pozycję.

Detal zostanie utworzony automatycznie.

Klucz do identyfikacji elementów


Liczba	Element
1	Blacha podstawy
2	Żebro

Zakładka Obraz

Użyj zakładki Obraz, aby określić położenie blachy podstawy.

Wymiary


	Opis	Domyślnie
1	Odległość od krawędzi słupa do krawędzi blachy podstawy.	`50 mm`

Zakładka Elementy

Zakładka Elementy umożliwia określenie wymiarów blachy podstawy, długiego żebra i krótkiego żebra.

Blacha


Opcja	Opis	Domyślna
Blacha podstawy	Grubość blachy podstawy.
Długie żebro	Grubość długiego żebra.	`9 mm`
Krótkie żebro	Grubość krótkiego żebra.	`9 mm`


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Zakładka Parametry

Zakładka Parametry służy do kontroli blachy podstawy i wymiarów żebra.

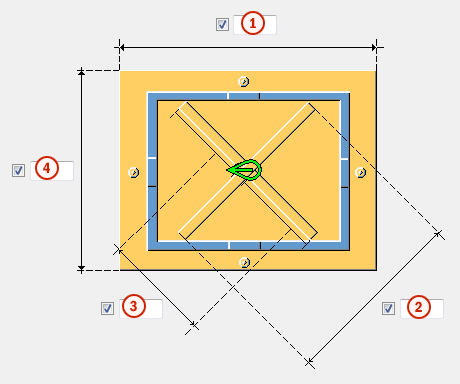

Wymiary blachy podstawy i żeber


	Opis
1	Szerokość blachy podstawy.
2	Długość długiego żebra.
3	Długość krótkich żeber.
4	Wysokość blachy podstawy.

Tworzenie żebra


Opcja	Opis
	Domyślna Nie są tworzone żadne żebra. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Nie są tworzone żadne żebra.
	Żebra zostają utworzone.

Tworzenie blachy podstawy


Opcja	Opis
	Domyślna Prostokątna blacha podstawy Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Automatycznie
	Okrągła blacha podstawy
	Prostokątna blacha podstawy

Zakładka Otwory przelotowe

Na zakładce Otwory przelotowe można określić odległość między blachą podstawy a słupem.

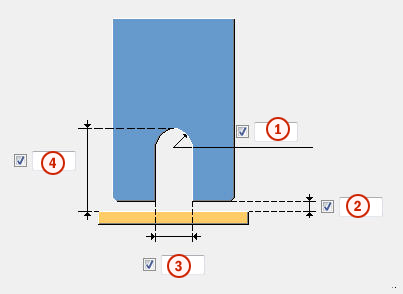

Właściwości otworu przelotowego


	Opis
1	Zaokrąglenie otworu przelotowego słupa.
2	Szczelina przy spawaniu.
3	Szerokość otworu przelotowego słupa.
4	Wysokość otworu przelotowego słupa.

Tworzenie otworu przelotowego


Opcja	Opis
	Domyślna Otwory przelotowe zostaną utworzone. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Otwory przelotowe nie zostaną utworzone.
	Otwory przelotowe zostaną utworzone.

Karta Śruby

Zakładka Śruby umożliwia sterowanie właściwościami śrub.

Pozycje śrub


	Opis
1	Wymiar pionowego rozstawu śrub.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
3	Wymiar poziomego rozstawu śrub.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Długość cięcia

Definiuje głębokość, do której Tekla Structures poszukuje przekrojów skręcanych elementów. Można w ten sposób ustalić, czy śruba będzie przechodzić przez jedną półkę czy przez dwie.

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Utwórz jako

Ta opcja umożliwia przełączanie między śrubami i komponentami użytkownika.

Wybierz komponent użytkownika z katalogu Aplikacje i komponenty i określ ustawienia niestandardowe, kierunek w górę, obrót i długość zakotwienia.

Zakładka Wysokość żeber

Użyj Zakładki Wysokość żeber, aby kontrolować wysokość krótkich i długich żeber.

Wysokość żeber


	Opis	Domyślna
1	Wysokość długiego żebra.	`200 mm`
2	Wysokość krótkich żeber.	`200 mm`

Fazowanie krótkiego żebra


Opcja	Opis
	Domyślna Utworzone zostanie fazowanie liniowe. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Fazowanie nie zostanie utworzone.
	Utworzone zostanie fazowanie liniowe.
	Utworzone zostanie fazowanie łukowe.

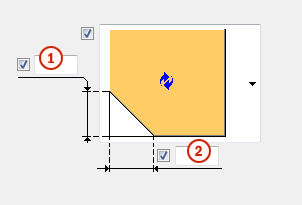

Wymiary fazowania


	Opis	Domyślna
1	Wysokość fazowania.	`15 mm`
2	Szerokość fazowania.	`15 mm`

Zakładka Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Zakładka Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Obliczenia

Zakładka Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
