Samengevoegde onderdeellabels

Een samengevoegd onderdeellabel houdt in dat u slechts één onderdeellabel voor vergelijkbare onderdelen in een tekening hebt in plaats van een afzonderlijk label voor elk van de onderdelen. Samengevoegde onderdeellabels geven het aantal opgenomen onderdelen aan en bevatten de gedefinieerde onderdeellabelinhoud en de informatie over de voor- en achterzijde. De labels worden alleen in de X-richting van het hoofdonderdeel samengevoegd.

In Tekla Structures worden labels van zichtbare onderdelen in tekeningen samengevoegd als:

De aansluitende onderdelen zijn gelast of met bouten aan hetzelfde hoofdonderdeel zijn bevestigd.
Als de onderdelen zich op dezelfde lijn bevinden.
Als de afstanden tussen de onderdelen gelijk zijn.
Als de onderdelen dezelfde onderdeelpositie hebben.
De afstand tussen onderdelen niet groter is dan wat voor de variabele XS_PART_MERGE_MAX_DISTANCEis ingesteld.
Minstens zoveel onderdelen in de array als in de variabele XS_MIN_MERGE_PART_COUNTzijn ingesteld.

Beperkingen

U kunt geen onderdeellabels (merklabels) samenvoegen die geen onderdeel van hetzelfde merk zijn.
Tekla Structures voegt geen labels van aansluitende onderdelen samen.
U kunt alleen labels met dezelfde inhoud samenvoegen.

Variabelen voor het samenvoegen van labels

Voor het samenvoegen van onderdeellabels kunnen de volgende variabelen mogelijk handig zijn:

XS_MULTIPLIER_SEPARATOR_FOR_MERGED_PART_MARK

XS_NSFS_POSTFIX_FOR_MERGED_PART_MARK

XS_NS_POSTFIX_FOR_MERGED_PART_MARK

XS_FS_POSTFIX_FOR_MERGED_PART_MARK

XS_PART_MERGE_MAX_DISTANCE

XS_MIN_MERGE_PART_COUNT

Voorbeeld

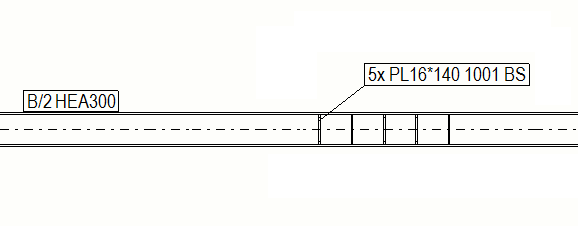

In het onderstaande voorbeeld zijn 5 onderdeellabels samengevoegd in X-richting van de HEA300-ligger (hoofdonderdeel).

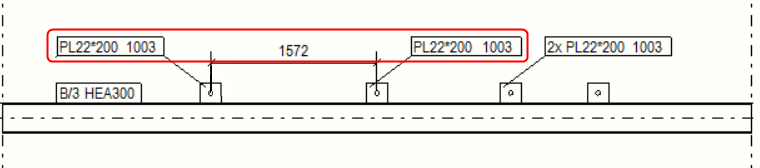

In het onderstaande voorbeeld worden de onderdeellabels niet samengevoegd, omdat ze te ver van elkaar liggen.

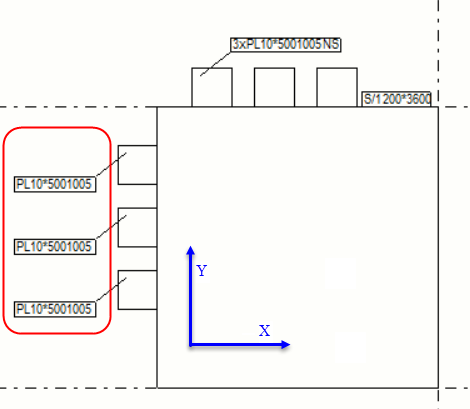

In het onderstaande voorbeeld worden labels in de Y-richting niet samengevoegd, omdat de labels alleen in de X-richting worden samengevoegd (wat in dit voorbeeld horizontaal is).

Onderdeellabels of boutlabels handmatig samenvoegen

Open een tekening waarin u onderdeellabels of boutlabels wilt samenvoegen en zorg ervoor dat de labels zichtbaar zijn.
Selecteer de labels die u wilt samenvoegen.
Rechtsklik en selecteer Samenvoegen.
Klik op het samengevoegde label en wijzig de instellingen om de eigenschappen van het samengevoegde label te wijzigen.
Dubbelklik op het label als het eigenschappenvenster niet is geopend.
Selecteer een van de opties in de Samengevoegde labels-lijst:
- Eén aanhaallijn per groep: Maak één aanhaallijn voor een groep onderdelen.
- Eén aanhaallijn per rij: Voegt de labels samen en maakt één aanhaallijn voor een rij onderdelen.
- Parallelle aanhaallijnen: Voegt de labels samen en maakt parallelle aanhaallijnen.
- Aanhaallijn naar 1 punt: Voegt de labels samen en tekent alle aanhaallijnen naar één punt.
Selecteer het type voor de aanhaallijn en de pijl die u wilt gebruiken.
Als u klaar bent, klikt u op Wijzigen
Zo nodig kunt u de samengevoegde labels splitsen door de te splitsen labels te selecteren, er met de rechtermuisknop op te klikken en Splitsen te selecteren.

Als het samenvoegen van onderdeellabels om de een of andere reden mislukt, wordt een foutmelding in de statusbalk weergegeven.

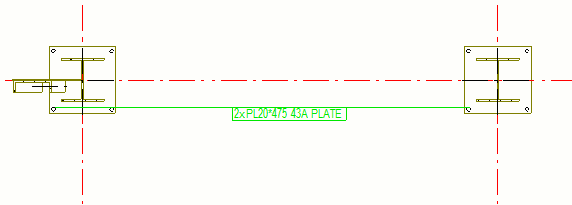

In het volgende voorbeeld is in de labeleigenschappen Aanhaallijn naar 1 punt geselecteerd. De aanhaallijn loopt van het kader van het samengevoegde label naar elk onderdeel waaraan het is gekoppeld:

Samengevoegde wapeningslabels

Tekla Structures kan gelijksoortige wapeningslabels automatisch samenvoegen en u kunt wapeningslabels ook handmatig samenvoegen. Samengevoegde wapeningslabels kunnen verschillende blokken en extra informatie bevatten. Blokken combineren gelijksoortige afzonderlijke labels.

Als u wapeningslabels in tekeningen automatisch wilt samenvoegen, moet de wapening aan een betonnen onderdeel of betonelement in het model zijn gekoppeld.

Tekla Structures voegt labels voor zichtbare wapeningsstaven in tekeningen toe als:

De staven bij hetzelfde betonnen onderdeel of betonelement horen.
De richting van de staven hetzelfde is.
De staaflabels identiek zijn.
De staven dicht bij elkaar liggen.
Een rechte lijn door alle staven kan worden getrokken.

Handmatig wapeningslabels samenvoegen

Open een tekening waarin u wapeningslabels wilt samenvoegen en zorg ervoor dat de labels zichtbaar zijn.
Selecteer de wapeningslabels die u in de tekening wilt samenvoegen.
Klik met de rechtermuisknop en selecteer Samenvoegen.
Als u de eigenschappen van het samengevoegde wapeningslabel zoals de aanhaallijninstellingen wilt wijzigen, klikt u op het samengevoegde label en wijzigt u de instellingen.
Dubbelklik op het label als het eigenschappenvenster niet is geopend.
Als u klaar bent, klikt u op Wijzigen.
Zo nodig kunt u de samengevoegde labels splitsen door de te splitsen labels te selecteren, er met de rechtermuisknop op te klikken en Splitsen te selecteren.

Als het samenvoegen van staaflabels mislukt vanwege instellingen die niet compatibel met het samenvoegen zijn of door andere fouten in instellingen, wordt een foutmelding getoond: Kan niet alle labels samenvoegen. Controleer de toegepaste samengevoegde staaflabelinstellingen..
Wanneer u meerdere wapeningslabels samenvoegt en de labeltekst erg lang is, wordt er een foutmelding weergegeven en worden de labels niet samengevoegd.
Voor samengevoegde wapeningslabels met een enkele aanhaallijn kunt u het associativiteitspunt van de aanhaallijn verplaatsen door het te verslepen.

Labels samenvoegen door tekeningeigenschappen aan te passen

In een definitieve tekening kunt u labels ook samenvoegen door de tekeningeigenschappen te wijzigen.

U schakelt als volgt samenvoeging via tekeningeigenschappen in:

Open een tekening.
Dubbelklik in de tekeningachtergrond om tekeningeigenschappen te openen.
Wijzig de instellingen voor de zichtbaarheid van labels volgens onderstaande voorbeelden:


Tekeningtype	Instellingen voor de zichtbaarheid van labels aanpassen
Betontekeningen	Klik in de optiestructuur aan de linkerzijde op Maken aanzicht, selecteer het aanzicht en de eigenschappen die u wilt wijzigen en klik op Aanzichteigenschappen. Het samenvoegen moet aanzicht voor aanzicht apart worden ingesteld. Klik in de optiestructuur op een labeltype. Klik bijvoorbeeld op Onderdeellabel. Ga naar het tabblad Algemeen tab, and set Combineer markeringen en stel in op Aan. Selecteer in Samengevoegde labels een van de volgende opties: Eén aanhaallijn per groep: maakt één aanhaallijn voor een groep onderdelen. Eén aanhaallijn per rij: Voegt de labels samen en maakt één aanhaallijn voor een rij onderdelen. Parallelle aanhaallijnen: Voegt de labels samen en maakt parallelle aanhaallijnen. Aanhaallijn naar 1 punt: Voegt de labels samen en tekent alle aanhaallijnen naar één punt. Selecteer het type voor de aanhaallijn en de pijl die u wilt gebruiken. Voor het samenvoegen van wapeningslabels, klikt u in de optiestructuur op Wapeningslabel en gaat u naar het tabblad Samenvoegen. Selecteer in Gelijke labels in 1 label plaatsen een van de volgende opties: Eén aanhaallijn per groep maakt één aanhaallijn voor een groep wapeningsstaven. Eén aanhaallijn per rij: Voegt de labels samen en maakt één aanhaallijn voor een rij wapeningsstaven. Parallelle aanhaallijnen: Voegt de labels samen en maakt parallelle aanhaallijnen. Aanhaallijn naar 1 punt: Voegt de labels samen en tekent alle aanhaallijnen naar één punt. Enkele aanhaallijnen: Labels worden niet samengevoegd. Er wordt voor elk label een afzonderlijke aanhaallijn gemaakt. Als u Enkele aanhaallijnen selecteert, moet u nog steeds de labelinhoud definiëren voor de labels die Tekla Structures automatisch op het tabblad Samenvoegen worden samengevoegd. Als in Voorkeursrichting labels meerdere mogelijke samenvoegrichtingen zijn, selecteert u Horizontaal samenvoegen of Verticaal samenvoegen. In Beschikbare elementen/Elementen in label selecteert u de inhoud die in de samengevoegde wapeningslabels moet worden opgenomen. Om ervoor te zorgen dat samengevoegde wapeningslabels in de tekening worden weergegeven, moet u Symbool scheidende blokken in label altijd als laatste element in het wapeningslabel opnemen. Als u het scheidingssymbool wilt weglaten, laat u dit vak leeg maar neemt u het element wel op in het label. Selecteer het type voor de aanhaallijn en de pijl die u wilt gebruiken. Klik op Opslaan om de wijzigingen in aanzichteigenschappen op te slaan en klik vervolgens op Sluiten om naar de tekeningeigenschappen terug te gaan. Klik op Wijzigen.
Overzichttekeningen	Klik in tekeningeigenschappen op een labeltypeknop. Klik bijvoorbeeld op Onderdeellabel.... Ga naar het tabblad Algemeen tab, and set Combineer markeringen en stel in op Aan. Selecteer in Samengevoegde labels een van de volgende opties: Eén aanhaallijn per groep maakt één aanhaallijn voor een groep onderdelen. Eén aanhaallijn per rij: Voegt de labels samen en maakt één aanhaallijn voor een rij onderdelen. Parallelle aanhaallijnen: Voegt de labels samen en maakt parallelle aanhaallijnen. Aanhaallijn naar 1 punt: Voegt de labels samen en tekent alle aanhaallijnen naar één punt. Selecteer het type voor de aanhaallijn en de pijl die u wilt gebruiken. Als u wapeningslabels wilt samenvoegen, klikt u in tekeningeigenschappen op Wapeningslabels... en gaat u naar het tabblad Samenvoegen. Selecteer in Gelijke labels in 1 label plaatsen een van de volgende opties: Eén aanhaallijn per groep maakt één aanhaallijn voor een groep wapeningsstaven. Eén aanhaallijn per rij: Voegt de labels samen en maakt één aanhaallijn voor een rij wapeningsstaven. Parallelle aanhaallijnen: Voegt de labels samen en maakt parallelle aanhaallijnen. Aanhaallijn naar 1 punt: Voegt de labels samen en tekent alle aanhaallijnen naar één punt. Enkele aanhaallijnen: Labels worden niet samengevoegd. Er wordt voor elk label een afzonderlijke aanhaallijn gemaakt. Als u Enkele aanhaallijnen selecteert, moet u nog steeds de labelinhoud definiëren voor de labels die Tekla Structures automatisch op het tabblad Samenvoegen worden samengevoegd. Als in Voorkeursrichting labels meerdere mogelijke samenvoegrichtingen zijn, selecteert u Horizontaal samenvoegen of Verticaal samenvoegen. In Beschikbare elementen/Elementen in label selecteert u de inhoud die in de samengevoegde wapeningslabels moet worden opgenomen. Om ervoor te zorgen dat samengevoegde wapeningslabels in de tekening worden weergegeven, moet u Symbool scheidende blokken in label altijd als laatste element in het wapeningslabel opnemen. Als u het scheidingssymbool wilt weglaten, laat u dit vak leeg maar neemt u het element wel op in het label. Selecteer het type voor de aanhaallijn en de pijl die u wilt gebruiken. Klik op OK. Klik op Wijzigen.

Nieuwe labels samenvoegen met bestaande samengevoegde labels

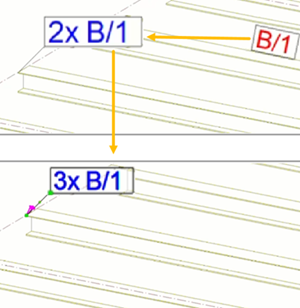

Als u een nieuw label wilt samenvoegen met bestaande samengevoegde labels, selecteert u het nieuwe label, klikt u met de rechtermuisknop op het samengevoegde label en selecteert u Samenvoegen.

Als u één set bestaande samengevoegde labels hebt geselecteerd, worden alle geselecteerde afzonderlijke labels samengevoegd met die set samengevoegde labels. Als u meerdere sets van bestaande samengevoegde labels hebt geselecteerd, worden alle geselecteerde enkele labels samengevoegd met de set samengevoegde labels die u als laatste selecteerde.
