Scalone znaki elementów

Scalenie znaków elementów sprawia, że na rysunku istnieje tylko jeden znak elementu dla wszystkich podobnych elementów zamiast osobnego znaku dla każdego elementu. Scalone znaki elementów pokazują liczbę elementów objętych scaleniem, a także zawierają treść zdefiniowanych znaków elementów oraz informacje o stronach bliższej i dalszej. Znaki są scalane tylko wzdłuż osi X elementu głównego.

Tekla Structures scala znaki elementów widocznych na rysunkach, gdy są spełnione następujące warunki:

Elementy podrzędne są przyspawane lub przykręcone do tego samego elementu głównego.
Elementy są w jednej linii.
Odległości między elementami są równe.
Elementy są w tej samej pozycji.
Odległość między elementami jest nie większa niż ustawiona w opcji zaawansowanej XS_PART_MERGE_MAX_DISTANCE.
Istnieje co najmniej tyle elementów, ile ustawiono w opcji zaawansowanej XS_MIN_MERGE_PART_COUNT.

Ograniczenia

Nie można scalić znaków elementów (znaków zespołu), które nie należą do tego samego zespołu.
Tekla Structures nie scala znaków elementów sąsiednich.
Scalane są tylko te znaki, które mają tę samą zawartość.

Zaawansowane opcje scalania znaków

Podczas scalania znaków elementów mogą się przydać następujące opcje zaawansowane:

XS_MULTIPLIER_SEPARATOR_FOR_MERGED_PART_MARK

XS_NSFS_POSTFIX_FOR_MERGED_PART_MARK

XS_NS_POSTFIX_FOR_MERGED_PART_MARK

XS_FS_POSTFIX_FOR_MERGED_PART_MARK

XS_PART_MERGE_MAX_DISTANCE

XS_MIN_MERGE_PART_COUNT

Przykład

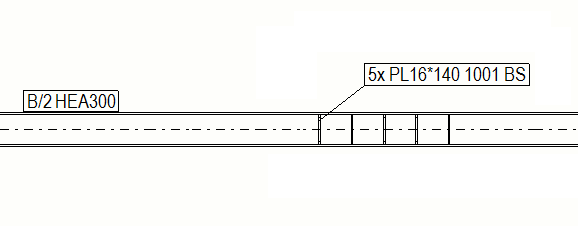

W poniższym przykładzie 5 znaków elementów zostało scalonych wzdłuż osi X belki HEA300 (element główny).

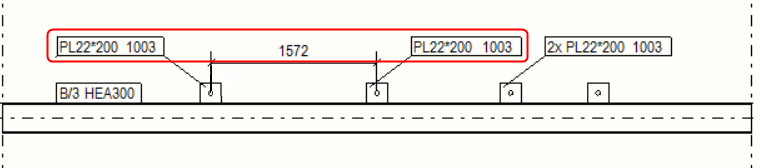

W poniższym przykładzie znaki elementów nie są łączone, ponieważ znajdują się zbyt daleko od siebie.

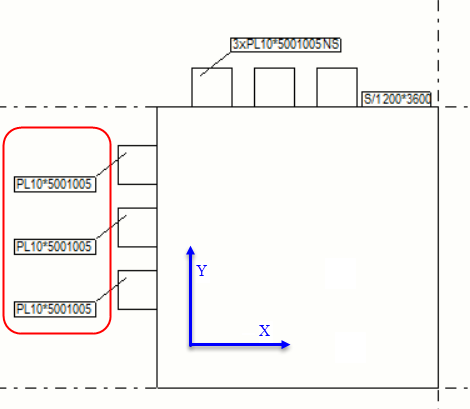

W przykładzie poniżej znaki na osi Y nie są scalone, ponieważ znaki są scalane tylko wzdłuż osi X (która w tym przykładzie jest pozioma).

Ręczne scalanie znaków elementów lub znaków śrub

Otwórz rysunek, na którym chcesz scalić znaki elementów lub śrub i upewnij się, że są one widoczne.
Wybierz znaki, które chcesz scalić.
Kliknij prawym przyciskiem myszy i wybierz Scal.
Aby zmienić właściwości scalonego znaku, kliknij go i zmień ustawienia.
Jeśli panel właściwości nie jest otwarty, kliknij dwukrotnie znak.
Wybierz jedną z opcji na liście Znaki scalone:
- Jedna linia odniesienia do grupy: umożliwia utworzenie jednej linii odniesienia dla grupy elementów.
- Jedna linia odniesienia na wiersz: umożliwia scalenie znaków i utworzenie jednej linii odniesienia dla rzędu elementów.
- Równoległe linie odniesienia: umożliwia scalenie znaków i utworzenie równoległych linii odniesienia.
- Linie odniesienia do jednego punktu: umożliwia scalenie znaków i narysowanie wszystkich linii odniesienia do jednego punktu.
Wybierz typ linii odniesienia i strzałkę, jakich chcesz użyć.
Kiedy skończysz, kliknij Zmień
W razie potrzeby można rozdzielić scalone znaki, zaznaczając je, klikając prawym przyciskiem myszy i wybierając opcję Podziel.

Jeśli scalenie znaków elementów z jakiegoś powodu nie powiedzie się, na pasku stanu zostanie wyświetlony komunikat o błędzie.

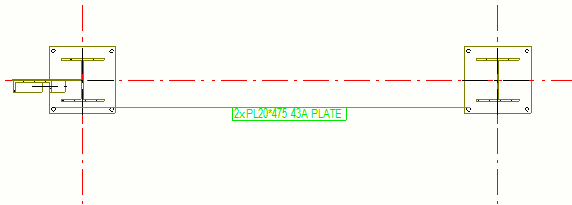

W poniższym przykładzie wybrano Linie odniesienia do jednego punktu we właściwościach znaku. Linia odniesienia przechodzi od scalonej ramki znaku do każdego elementu, z którym jest powiązana:

Scalone znaki zbrojenia

Tekla Structures może automatycznie scalać podobne znaki zbrojenia. Można też robić to ręcznie. Scalone znaki zbrojenia mogą zawierać kilka bloków oraz dodatkowe informacje. Bloki to połączenia podobnych pojedynczych znaków.

Scalanie znaków zbrojenia na rysunkach wymaga, aby zbrojenie było dołączone do elementu betonowego lub zespołu betonowego w modelu.

Tekla Structures scala znaki prętów zbrojeniowych widocznych na rysunkach, gdy są spełnione następujące warunki:

Pręty należą do tego samego elementu betonowego lub zespołu betonowego.
Kierunek prętów jest taki sam.
Znaki prętów są identyczne.
Pręty są położone blisko siebie.
Przez wszystkie pręty może zostać poprowadzona linia prosta.

Ręczne scalanie znaków zbrojenia

Otwórz rysunek, w którym chcesz scalać znaki zbrojeń, i upewnij się, że znaki są widoczne.
Wybierz znaki zbrojenia do scalenia na rysunku.
Kliknij prawym przyciskiem myszy i wybierz Scal.
Aby zmienić właściwości scalonego znaku zbrojenia, takie jak ustawienia linii odniesienia, kliknij scalony znak i zmień ustawienia.
Jeśli panel właściwości nie jest otwarty, kliknij dwukrotnie znak.
Po zakończeniu kliknij Zmień.
W razie potrzeby można rozdzielić scalone znaki, zaznaczając je, klikając prawym przyciskiem myszy i wybierając opcję Podziel.

W przypadku niepowodzenia scalania znaków prętów zbrojeniowych z powodu ustawień niezgodnych ze scalaniem lub innych błędów w ustawieniach, zostanie wyświetlony nowy komunikat o błędzie: Nie można scalić wszystkich znaków. Sprawdź zastosowane ustawienia scalonych znaków zbrojenia.
Podczas scalania kilku znaków zbrojenia, gdy tekst znaku jest bardzo długi, zostanie wyświetlony komunikat o błędzie i znaki nie zostaną scalone.
W przypadku scalonych znaków zbrojenia z pojedynczą linią odniesienia możesz przenieść punkt powiązania linii odniesienia, przeciągając go.

Scalanie znaków poprzez zmianę właściwości rysunku

Na rysunku końcowym można też scalać znaki poprzez zmianę jego właściwości.

Aby uaktywnić scalanie za pośrednictwem właściwości rysunku:

Otwórz rysunek.
Kliknij dwukrotnie tło rysunku, aby otworzyć okno właściwości rysunku.
Dostosuj ustawienia widoczności znaków zgodnie z poniższymi przykładami:


Typ rysunku	Dostosowanie widoczności znaków
Rysunki zespołu betonowego	Kliknij Tworzenie widoku w drzewie opcji po lewej stronie, wybierz widok i właściwości, które chcesz zmienić, a następnie kliknij Właściwości widoku. Scalanie trzeba określać osobno widok po widoku. Kliknij typ znaku w drzewie opcji. Na przykład kliknij Znak elementu. Przejdź do zakładki Ogólne i wybierz dla opcji Scal znaki ustawienie Wł. W polu Znaki scalone wybierz jedną z następujących opcji: Jedna linia odniesienia do grupy: umożliwia utworzenie jednej linii odniesienia dla grupy elementów. Jedna linia odniesienia na wiersz: umożliwia scalenie znaków i utworzenie jednej linii odniesienia dla rzędu elementów. Równoległe linie odniesienia: umożliwia scalenie znaków i utworzenie równoległych linii odniesienia. Linie odniesienia do jednego punktu: umożliwia scalenie znaków i narysowanie wszystkich linii odniesienia do jednego punktu. Wybierz typ linii odniesienia i strzałkę, jakich chcesz użyć. Aby scalić znaki zbrojenia, kliknij Znak zbrojenia w drzewie opcji i przejdź do zakładki Scalanie. W polu Identyczne znaki w zespole betonowym wybierz jedną z następujących opcji: Jedna linia odniesienia do grupy pozwala utworzyć jedną linię odniesienia dla grupy prętów zbrojeniowych. Jedna linia odniesienia na wiersz: umożliwia scalenie znaków i utworzenie jednej linii odniesienia dla rzędu prętów zbrojeniowych. Równoległe linie odniesienia: Scala znaki i tworzy równoległe linie odniesienia. Linie odniesienia do jednego punktu: Scala znaki i rysuje wszystkie linie odniesienia do jednego punktu. Nie scalaj: Znaki nie zostaną scalone, a dla każdego znaku zostanie utworzona indywidualna linia odniesienia. Po wybraniu opcji Nie scalaj w dalszym ciągu trzeba na zakładce Tekla Structures określić zawartość znaków, które Scalanie scala automatycznie. Jeśli w oknie Preferowany kierunek scalania występuje kilka możliwych kierunków scalania, wybierz Scal poziomo lub Scal pionowo. W oknie Dostępne elementy/Elementy w znaku wybierz zawartość, która ma zostać dołączona do scalonych znaków zbrojenia. Aby mieć pewność, że scalone znaki zbrojenia będą widoczne na rysunku, zawsze dodawaj Bloki oddzielające symbol w znaku jako ostatni element znaku zbrojenia. Aby pominąć symbol rozdzielający, pozostaw to pole puste, ale i tak umieść element w znaku. Wybierz typ linii odniesienia i strzałkę, jakich chcesz użyć. Kliknij Zapisz, aby zapisać zmiany we właściwościach widoku, a następnie kliknij Zamknij, aby powrócić do właściwości rysunku. Kliknij Zmień.
Rysunki zestawcze	Kliknij przycisk typu znaku we właściwościach rysunku. Na przykład kliknij Znak elementu.... Przejdź do zakładki Ogólne i wybierz dla opcji Scal znaki ustawienie Wł. W polu Znaki scalone wybierz jedną z następujących opcji: Opcja Jedna linia odniesienia do grupy umożliwia utworzenie jednej linii odniesienia dla grupy elementów. Jedna linia odniesienia na wiersz: umożliwia scalenie znaków i utworzenie jednej linii odniesienia dla rzędu elementów. Równoległe linie odniesienia: umożliwia scalenie znaków i utworzenie równoległych linii odniesienia. Linie odniesienia do jednego punktu: umożliwia scalenie znaków i narysowanie wszystkich linii odniesienia do jednego punktu. Wybierz typ linii odniesienia i strzałkę, jakich chcesz użyć. Aby scalić znaki zbrojenia, kliknij Znak zbrojenia... we właściwościach rysunku i przejdź do zakładki Scalanie. W polu Identyczne znaki w zespole betonowym wybierz jedną z następujących opcji: Jedna linia odniesienia do grupy pozwala utworzyć jedną linię odniesienia dla grupy prętów zbrojeniowych. Jedna linia odniesienia na wiersz: umożliwia scalenie znaków i utworzenie jednej linii odniesienia dla rzędu prętów zbrojeniowych. Równoległe linie odniesienia: Scala znaki i tworzy równoległe linie odniesienia. Linie odniesienia do jednego punktu: Scala znaki i rysuje wszystkie linie odniesienia do jednego punktu. Nie scalaj: Znaki nie zostaną scalone, a dla każdego znaku zostanie utworzona indywidualna linia odniesienia. Po wybraniu opcji Nie scalaj w dalszym ciągu trzeba na zakładce Tekla Structures określić zawartość znaków, które Scalanie scala automatycznie. Jeśli w oknie Preferowany kierunek scalania występuje kilka możliwych kierunków scalania, wybierz Scal poziomo lub Scal pionowo. W oknie Dostępne elementy/Elementy w znaku wybierz zawartość, która ma zostać dołączona do scalonych znaków zbrojenia. Aby mieć pewność, że scalone znaki zbrojenia będą widoczne na rysunku, zawsze dodawaj Bloki oddzielające symbol w znaku jako ostatni element znaku zbrojenia. Aby pominąć symbol rozdzielający, pozostaw to pole puste, ale i tak umieść element w znaku. Wybierz typ linii odniesienia i strzałkę, jakich chcesz użyć. Kliknij OK. Kliknij Zmień.

Scalanie nowych znaków z istniejącymi znakami scalonymi

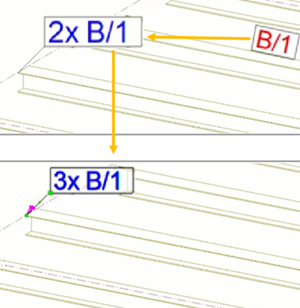

Aby scalić nowy znak z istniejącymi znakami scalonymi, wskaż nowy znak, a następnie kliknij prawym przyciskiem myszy znaki scalone i wybierz opcję Scal.

Jeśli zaznaczono jeden zestaw istniejących scalonych znaków, wszystkie zaznaczone pojedyncze znaki zostaną scalone w ten zestaw scalonych znaków. Jeśli zaznaczono wiele zestawów istniejących scalonych znaków, wszystkie zaznaczone pojedyncze znaki zostaną scalone w ostatni wybrany zestaw scalonych znaków.
