XS_SECTION_VIEW_REFERENCE
Categorie in dialoogvenster Variabelen: Tekeningeigenschappen
U kunt tekeningaanzichten van de ene naar de andere tekening verplaatsen. Met deze variabele wordt de referentietekst voor doorsnedelabels ingesteld voor doorsneden die naar een andere tekening zijn verplaatst. U kunt vrije tekst, gebruikersattributen (%UDA_NAME% %USERDEFINED.UDA_NAME%) of template-attributen invoeren (%ATTRIBUTE_NAME%).

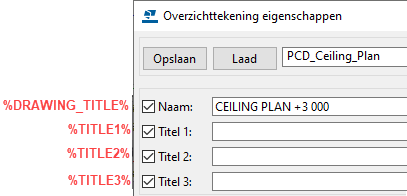

Als u gebruikersattributen of template-attributen invoert, moet u in het dialoogvenster Geavanceerde opties enkele procent tekens eromheen gebruiken. Het %DRAWING_TITLE% attribuut is de standaardwaarde en het %TITLE%-attribuut geeft hetzelfde resultaat. Als u deze attributen gebruikt, krijgt het vensterlabel de tekeningnaam die is ingevoerd in het veldnaam in het dialoogvenster met tekeningeigenschappen. Als u %TITLE1%, %TITLE2% invoert of %TITLE3%, krijgt het vensterlabel de tekst van de velden Titel 1 - Titel 3 in de tekeningeigenschappen. U kunt ook de indeling %DR_TITLE1% %DR_TITLE2% en %DR_TITLE3% gebruiken om hetzelfde te doen.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
